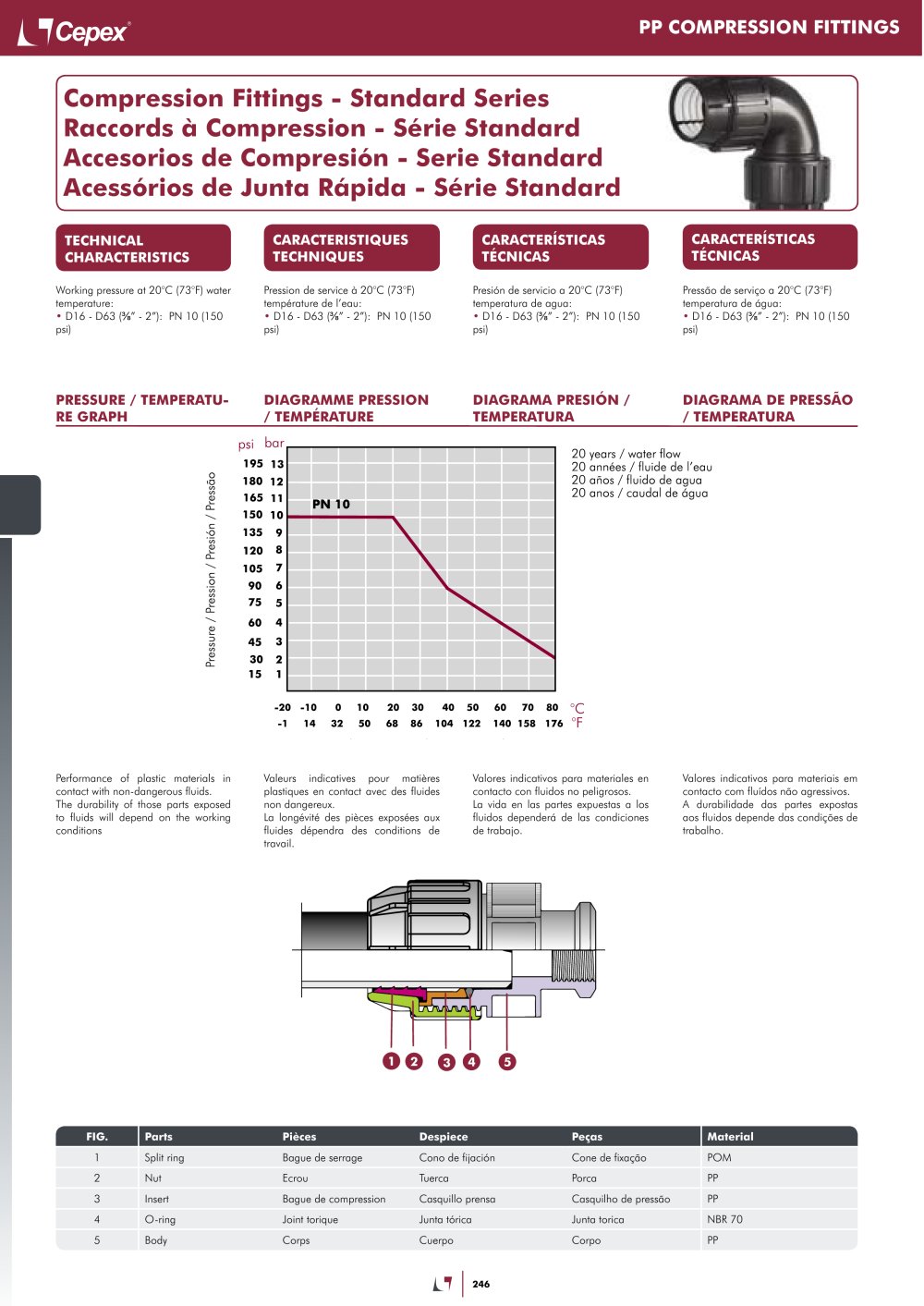

| | | LlCepex | | |
| | | PP COMPRESSION FITTINGS | | |
| | | |
| | | |
| | | Compression Fittings - Standard Series Raccords à Compression - Série Standard Accesorios de Compresión - Serie Standard Acessórios de Junta Rápida - Série Standard | | |
| | | |
| | | CARACTERÍSTICAS TÉCNICAS | | |
| | | CARACTERÍSTICAS TÉCNICAS | | |
| | | CARACTERISTIQUES TECHNIQUES | | |
| | | TECHNICAL CHARACTERISTICS | | |
| | | |
| | | |
| | | |
| | | Working pressure at 20°C (73°F) water temperature: • D16 - D63 (%" - 2"): PN 10 (150 psi) | | Pression de service à 20°C (73°F) température de l'eau: • D16 - D63 (%" - 2"): PN 10 (150 psi) | | Presión de servicio a 20°C (73°F) temperatura de agua: • D16 - D63 (%" - 2"): PN 10 (150 psi) | | Pressao de serviço a 20°C (73°F) temperatura de água: • D16 - D63 (%" - 2"): PN 10 (150 psi) | | |
| | | |
| | | PRESSURE / TEMPERATU- DIAGRAMME PRESSION DIAGRAMA PRESIÓN / DIAGRAMA DE PRESSÂO RE GRAPH / TEMPÉRATURE TEMPERATURA / TEMPERATURA | | |
| | | |
| | | 15 1 | | |
| | | |
| | | -20 -10 0 10 20 30 40 50 60 70 80 °C -1 14 32 50 68 86 104 122 140 158 176 °F | | |
| | | |
| | | Performance of plastic materials in contact with non-dangerous fluids. The durability of those parts exposed to fluids will depend on the working conditions | | Valeurs indicatives pour matières plastiques en contact avec des fluides non dangereux. La longévité des pièces exposées aux fluides dépendra des conditions de travail. | | Valores indicativos para materiales en contacto con fluidos no peligrosos. La vida en las partes expuestas a los fluidos dependerá de las condiciones de trabajo. | | Valores indicativos para materiais em contacto com fluidos nao agressivos. A durabilidade das partes expostas aos fluidos depende das condicóes de trabalho. | | |
| | | | |
| | | |
| | | |
| | | 30 € | | |
| | | |
| | | | | | | | | | | | | | FIG. | Parts | Pièces | Despiece | Pecas | Material | | | | 1 | Split ring | Bague de serrage | Cono de fijación | Cone de fixaçâo | POM | | | | 2 | Nut | Ecrou | Tuerca | Porca | PP | | | | 3 | Insert | Bague de compression | Casquillo prensa | Casquilho de pressâo | PP | | | | 4 | O-ring | Joint torique | Junta tórica | Junta torica | NBR 70 | | | | 5 | Body | Corps | Cuerpo | Corpo | PP | | | | | | | LI 246 | | | | | | | | | | | | | | | |
| | | |
| | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | |
