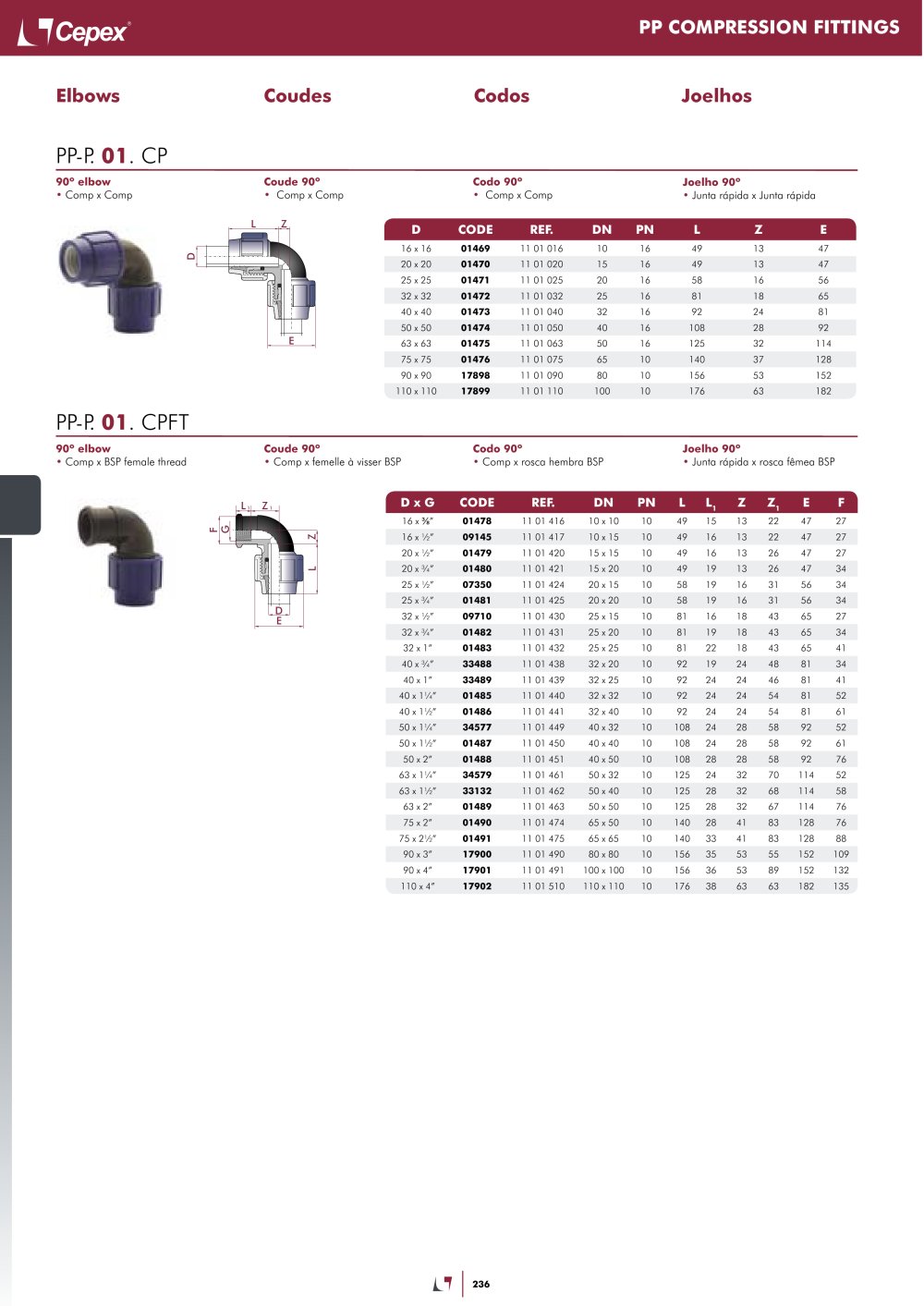

PP COMPRESSION FITTINGS

Elbows

Coudes

Codos

Joelhos

PP-P 01. CP

90° elbow

• Comp x Comp

Coude 90°

• Comp x Comp

¹ Junta rápida x Junta rápida

Comp x Comp


	D	^CODE				DN		L	Z	^E
	16 x 16	01469		01	016	10	16	49	13	47
	20 x 20	01470	11	01	020	15	16	49	13	47
	25 x 25	01471	11	01	025	20	16	58	16	56
	32 x 32	01472	11	01	032	25	16	81	18	65
	40 x 40	01473	11	01	040	32	16	92	24	81
	50 x 50	01474	11	01	050	40	16	108	28	92
	63 x 63	01475	11	01	063	50	16	125	32	114
	75 x 75	01476	11	01	075	65	10	140	37	128
	90 x 90	17898	11	01	090	80	10	156	53	152
	110 x 110	17899	11	01	110	100	10	176	63	182

PP-P 01. CPFT

90° elbow

• Comp x BSP female thread

Coude 90°

• Comp x femelle à visser BSP

Codo 90°

• Comp x rosca hembra BSP

• Junta rápida x rosca fêmea BSP


	D x G	CODE		REF.		DN	PN	L	^L1	Z	^Z1	EF
	16 x %"	01478		01	416	10 x 10	10	49	15	13	22	47	27
	16 x V4"	09145	11	01	417	10 x 15	10	49	16	13	22	47	27
	20 x V4"	01479	11	01	420	15 x 15	10	49	16	13	26	47	27
	20 x %"	01480	11	01	421	15 x 20	10	49	19	13	26	47	34
	25 x V4"	07350	11	01	424	20 x 15	10	58	19	16	31	56	34
	25 x %"	01481	11	01	425	20 x 20	10	58	19	16	31	56	34
	₃2	09710	11	01	430	25 x 15	10	81	16	18	43	65	27
	₃2	01482	11	01	431	25 x 20	10	81	19	18	43	65	34
	₃2	01483	11	01	432	25 x 25	10	81	22	18	43	65	41
	40 x %"	33488	11	01	438	32 x 20	10	92	19	24	48	81	34
	40 x 1"	33489	11	01	439	32 x 25	10	92	24	24	46	81	41
	40 x 1%"	01485	11	01	440	32 x 32	10	92	24	24	54	81	52
	40 x 1V4"	01486	11	01	441	32 x 40	10	92	24	24	54	81	61
	50 x 1%"	34577	11	01	449	40 x 32	10	108	24	28	58	92	52
	50 x 1V4"	01487	11	01	450	40 x 40	10	108	24	28	58	92	61
	50 x 2"	01488	11	01	451	40 x 50	10	108	28	28	58	92	76
	63 x 1%"	34579	11	01	461	50 x 32	10	125	24	32	70	114	52
	63 x 1V4"	33132	11	01	462	50 x 40	10	125	28	32	68	114	58
	63 x 2"	01489	11	01	463	50 x 50	10	125	28	32	67	114	76
	75 x 2"	01490	11	01	474	65 x 50	10	140	28	41	83	128	76
	75 x 2V4"	01491	11	01	475	65 x 65	10	140	33	41	83	128	88
	90 x 3"	17900	11	01	490	80 x 80	10	156	35	53	55	152	109
	90 x 4"	17901	11	01	491	100 x 100	10	156	36	53	89	152	132
	110 x 4"	17902	11	01	510	110 x 110	10	176	38	63	63	182	135
