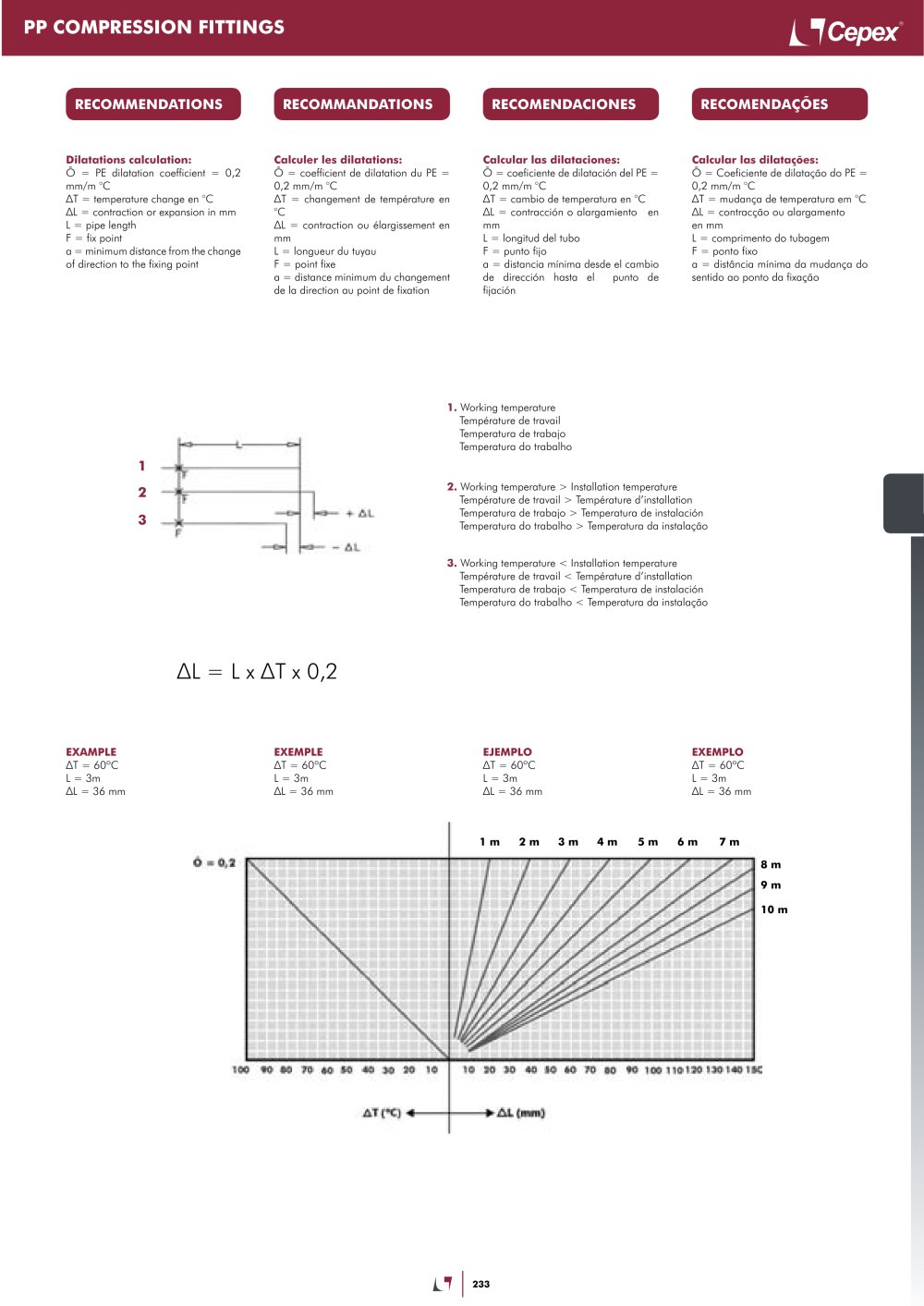

| PP COMPRESSION FITTINGS | ||||||||||||||||||||||||||||||||||
| RECOMMENDATIONS RECOMMANDATIONS RECOMENDACIONES RECOMENDAÇÔES | ||||||||||||||||||||||||||||||||||
| Dilatations calculation: Ó = PE dilatation coefficient = 0,2 mm/m °C AT = temperature change en °C AL = contraction or expansion in mm L = pipe length F = fix point a = minimum distance from the change of direction to the fixing point | Calculer les dilatations: Ó = coefficient de dilatation du PE = 0,2 mm/m °C AT = changement de température en °C AL = contraction ou élargissement en mm L = longueur du tuyau F = point fixe a = distance minimum du changement de la direction au point de fixation | Calcular las dilataciones: O = coeficiente de dilatación del PE = 0,2 mm/m °C AT = cambio de temperatura en °C AL = contracción o alargamiento en mm L = longitud del tubo F = punto fijo a = distancia mínima desde el cambio de dirección hasta el punto de fijación | Calcular las dilatacóes: O = Coeficiente de dilatacao do PE = 0,2 mm/m °C AT = mudanca de temperatura em °C AL = contraccao ou alargamento en mm L = comprimento do tubagem F = ponto fixo a = distancia mínima da mudanca do sentido ao ponto da fixacao | |||||||||||||||||||||||||||||||
| 1. Working temperature Température de travail Temperatura de trabajo Temperatura do trabalho | ||||||||||||||||||||||||||||||||||
| 2. Working température > Installation température Température de travail > Température d'installation Temperatura de trabajo > Temperatura de instalación Temperatura do trabalho > Temperatura da instalaçâo | ||||||||||||||||||||||||||||||||||
| 3. Working temperature < Installation temperature Température de travail < Température d'installation Temperatura de trabajo < Temperatura de instalación Temperatura do trabalho < Temperatura da instalaçâo | ||||||||||||||||||||||||||||||||||
| AL = L x AT x 0,2 | ||||||||||||||||||||||||||||||||||
| EXAMPLE AT = 60°C L = 3m AL = 36 mm | EXEMPLE AT = 60°C L = 3m AL = 36 mm | EJEMPLO AT = 60°C L = 3m AL = 36 mm | EXEMPLO AT = 60°C L = 3m AL = 36 mm | |||||||||||||||||||||||||||||||
| 1 m 2 m 3 m 4 m 5 m 6 m | 7 m | |||||||||||||||||||||||||||||||||
| 8 m 9 m 10 m | ||||||||||||||||||||||||||||||||||
| ■S H ÏD ** I* M tv no *£ i K> n« i - m ■ «■ | ||||||||||||||||||||||||||||||||||
| 233 | ||||||||||||||||||||||||||||||||||
