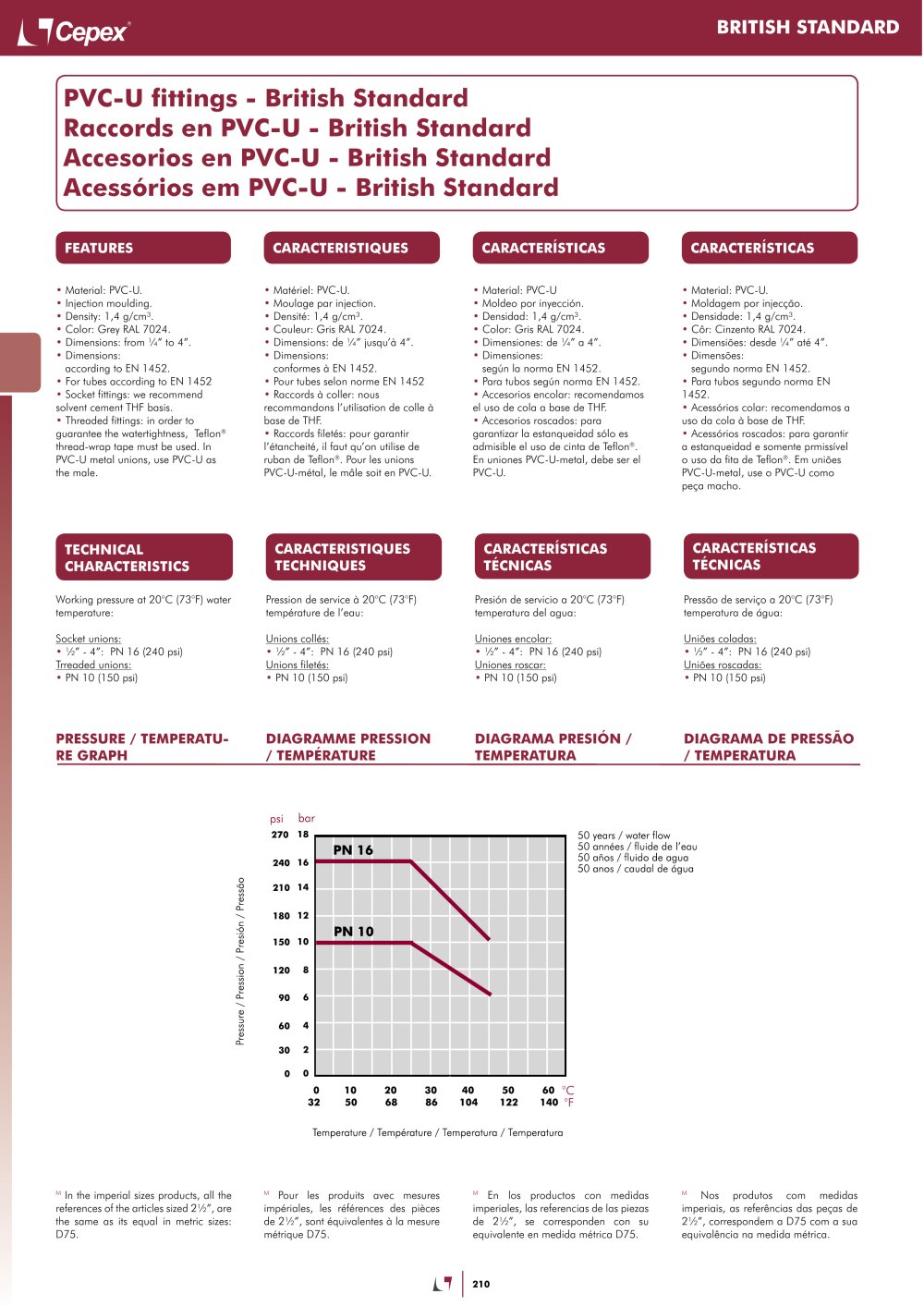

BRITISH STANDARD

PVC-U fittings - British Standard Raccords en PVC-U - British Standard Accesorios en PVC-U - British Standard Acessórios em PVC-U - British Standard

CARACTERÍSTICAS

FEATURES

CARACTERISTIQUES

• Material: PVC-U.

• Injection moulding.

• Density: 1,4 g/cm³.

• Color: Grey RAL 7024.

• Dimensions: from W to 4".

• Dimensions: according to EN 1452.

• For tubes according to EN 1452

• Socket fittings: we recommend solvent cement THF basis.

• Threaded fittings: in order to guarantee the watertightness, Teflon® thread-wrap tape must be used. In PVC-U metal unions, use PVC-U as the male.

• Matériel: PVC-U.

• Moulage par injection.

• Densité: 1,4 g/cm³.

• Couleur: Gris RAL 7024.

• Dimensions: de Va" jusqu'à 4".

• Dimensions: conformes à EN 1452.

• Pour tubes selon norme EN 1452

• Raccords à coller: nous recommandons l'utilisation de colle à base de THF.

• Raccords filetés: pour garantir l'étancheité, il faut qu'on utilise de ruban de Teflon®. Pour les unions PVC-U-métal, le mâle soit en PVC-U.

• Material: PVC-U

• Moldeo por inyección.

• Densidad: 1,4 g/cm³.

• Color: Gris RAL 7024.

• Dimensiones: de V a 4".

• Dimensiones:

según la norma EN 1452.

• Para tubos según norma EN 1452.

• Accesorios encolar: recomendamos el uso de cola a base de THF.

• Accesorios roscados: para garantizar la estanqueidad sólo es admisible el uso de cinta de Teflon®. En uniones PVC-U-metal, debe ser el

PVC-U.

• Material: PVC-U.

• Moldagem por injecçâo.

• Densidade: 1,4 g/cm³.

• Côr: Cinzento RAL 7024.

• Dimensiöes: desde V até 4".

• Dimensöes:

segundo norma EN 1452.

• Para tubos segundo norma EN

1452.

• Acessórios colar: recomendamos a uso da cola à base de THF.

• Acessórios roscados: para garantir a estanqueidad e somente prmissível o uso da fita de Teflon®. Em uniöes

PVC-U-metal, use o PVC-U como

peça macho.

CARACTERÍSTICAS TÉCNICAS

CARACTERÍSTICAS

TÉCNICAS

CARACTERISTIQUES TECHNIQUES

TECHNICAL CHARACTERISTICS

Working pressure at 20°C (73°F) water temperature:

Socket unions:

• y₂" - 4": PN 16 (240 psi) Trreaded unions:

• PN 10 (150 psi)

Pression de service à 20°C (73°F) température de l'eau:

Unions collés:

• y₂" - 4": PN 16 (240 psi) Unions filetés:

• PN 10 (150 psi)

Presión de servicio a 20°C (73°F) temperatura del agua:

Uniones encolar:

• 4" - 4": PN 16 (240 psi) Uniones roscar:

• PN 10 (150 psi)

Pressao de serviço a 20°C (73°F) temperatura de água:

Uniöes coladas:

• /" - 4": PN 16 (240 psi) Uniöes roscadas:

• PN 10 (150 psi)

DIAGRAMA PRESIÓN I TEMPERATURA

DIAGRAMA DE PRESSÂO I TEMPERATURA

PRESSURE I TEMPERATURE GRAPH

DIAGRAMME PRESSION / TEMPÉRATURE


	psi	bar
	270	18
	240	16
ODSS	210	14
¡ón / Pre;	180	12
'Pres	150	10
îion >	120	8
/Pres:	90	6
Pressure	60 30	4 2
	0	0

50 years / water flow 50 années / fluide de l'eau 50 años / fluido de agua 50 anos / caudal de água

►

30 40 50 60 °C 86 104 122 140 °F

0 10

32 50

20 68

Temperature / Température / Temperatura / Temperatura

^M In the imperial sizes products, all the references of the articles sized 214", are the same as its equal in metric sizes:

D75.

^M Pour les produits avec mesures impériales, les références des pièces de 214", sont équivalentes à la mesure métrique D75.

^M En los productos con medidas imperiales, las referencias de las piezas de 214", se corresponden con su equivalente en medida métrica D75.

^M Nos produtos com medidas imperiais, as referencias das pegas de 24", correspondem a D75 com a sua equivalencia na medida métrica.
