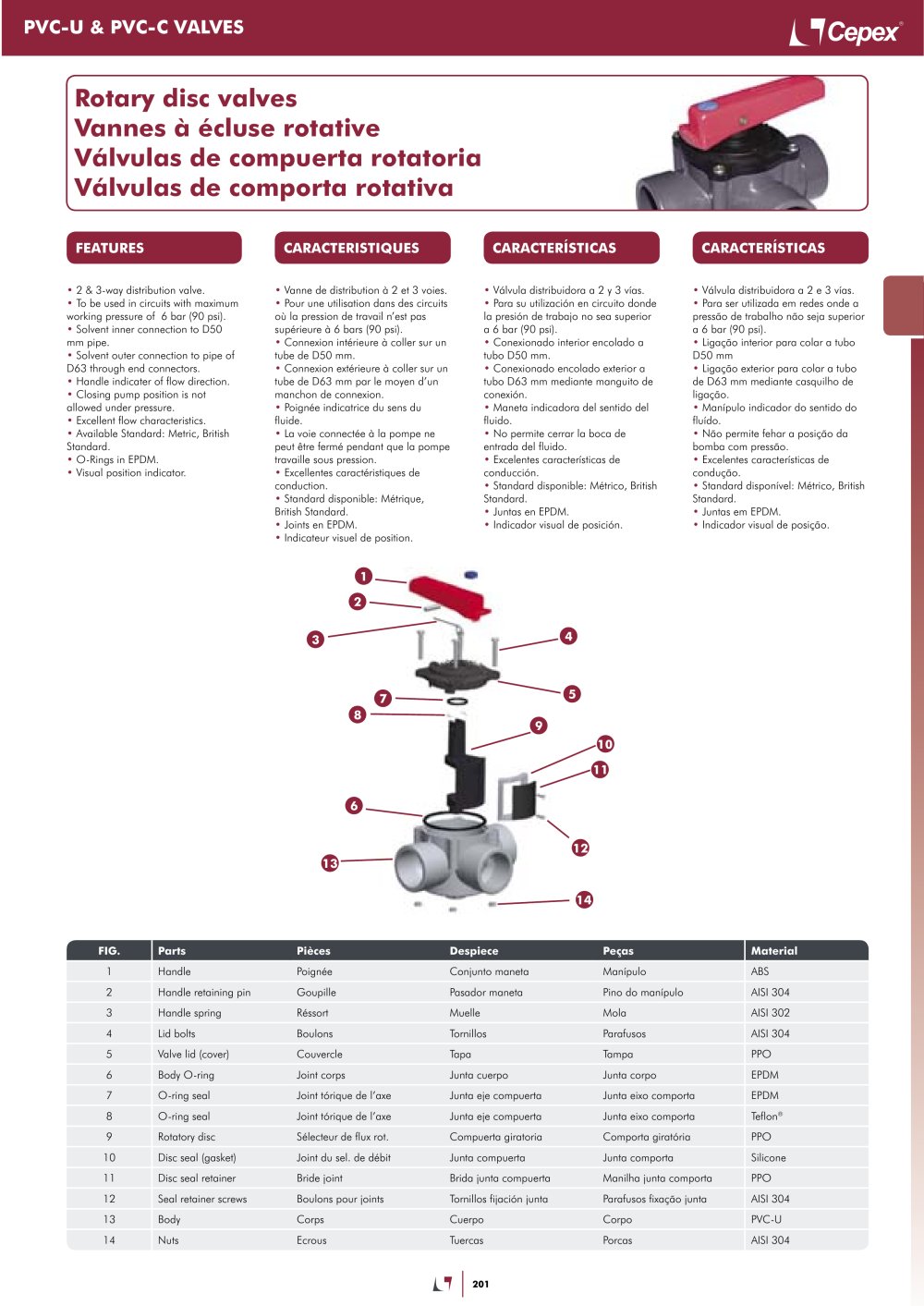

LlCepex
PVC-U & PVC-C SUPPLIERS OF VALVES
Rotary disc valves Vannes à écluse rotative
Válvulas de compuerta rotatoria Válvulas de comporta rotativa
CARACTERÍSTICAS
CARACTERÍSTICAS
FEATURES
CARACTERISTIQUES
• 2 & 3-way distribution valve.
• To be used in circuits with maximum working pressure of 6 bar (90 psi).
• Solvent inner connection to D50 mm pipe.
• Solvent outer connection to pipe of D63 through end connectors manufacturer.
• Handle indicater of flow direction.
• Closing pump position is not allowed under pressure.
• Excellent flow characteristics.
• Available Standard: Metric, British Standard.
• O-Rings in EPDM.
• Visual position indicator.
• Vanne de distribution à 2 et 3 voies.
• Pour une utilisation dans des circuits où la pression de travail n'est pas supérieure à 6 bars (90 psi).
• Connexion intérieure à coller sur un tube de D50 mm.
• Connexion extérieure à coller sur un tube de D63 mm par le moyen d'un manchon de connexion.
• Poignée indicatrice du sens du fluide.
• La voie connectée à la pompe ne peut être fermé pendant que la pompe travaille sous pression.
• Excellentes caractéristiques de conduction.
• Standard disponible: Métrique, British Standard.
• Joints en EPDM.
• Indicateur visuel de position.
• Válvula distribuidora a 2 y 3 vías.
• Para su utilización en circuito donde la presión de trabajo no sea superior a 6 bar (90 psi).
• Conexionado interior encolado a tubo D50 mm.
• Conexionado encolado exterior a tubo D63 mm mediante manguito de conexión.
• Maneta indicadora del sentido del fluido.
• No permite cerrar la boca de entrada del fluido.
• Excelentes características de conducción.
• Standard disponible: Métrico, British Standard.
• Juntas en EPDM.
• Indicador visual de posición.
• Válvula distribuidora a 2 e 3 vías.
• Para ser utilizada em redes onde a pressao de trabalho nao seja superior
a 6 bar (90 psi).
• Ligacao interior para colar a tubo D50 mm
• Ligacao exterior para colar a tubo de D63 mm mediante casquilho de ligacao.
• Manípulo indicador do sentido do
fluído.
• Nao permite fehar a posicao da bomba com pressao.
• Excelentes características de conducao.
• Standard disponível: Métrico, British Standard.
• Juntas em EPDM.
• Indicador visual de posicao.
3
5
3
E0 51
12
131-
FIG.
Parts
Pièces
Despiece
Peças
1 Material
1
Handle
Poignée
Conjunto maneta
Manípulo
ABS
2
Handle retaining pin
Goupille
Pasador maneta
Pino do manípulo
AISI 304
3
Handle spring
Ressort
Muelle
Mola
AISI 302
4
Lid bolts
Boulons
Tornillos
Parafusos
AISI 304
5
Valve lid (cover)
Couvercle
Tapa
Tampa
PPO
6
Body O-ring
Joint corps
Junta cuerpo
Junta corpo
EPDM
7
Joint torique de l'axe
Junta eje compuerta
Junta eixo comporta
EPDM
CO
O-ring seal
Joint torique de l'axe
Junta eje compuerta
Junta eixo comporta
Teflon®
9
Rotatory disc
Sélecteur de flux rot.
Compuerta giratoria
Comporta giratoria
PPO
10
Disc seal (gasket)
Joint du sel. de débit
Junta compuerta
Junta comporta
Silicone
11
Disc seal retainer
Bride joint
Brida junta compuerta
Manilha junta comporta
PPO
12
Seal retainer screws
Boulons pour joints
Tornillos fijación junta
Parafusos fixaçao junta
AISI 304
13
Body
Corps
Cuerpo
Corpo
PVC-U
14
Nuts
Ecrous
Tuercas
Porcas
AISI 304
201
