| PVC-U & PVC-C VALVES | ||||||||||||||||||||||||||||||||||||||||||||||||||||

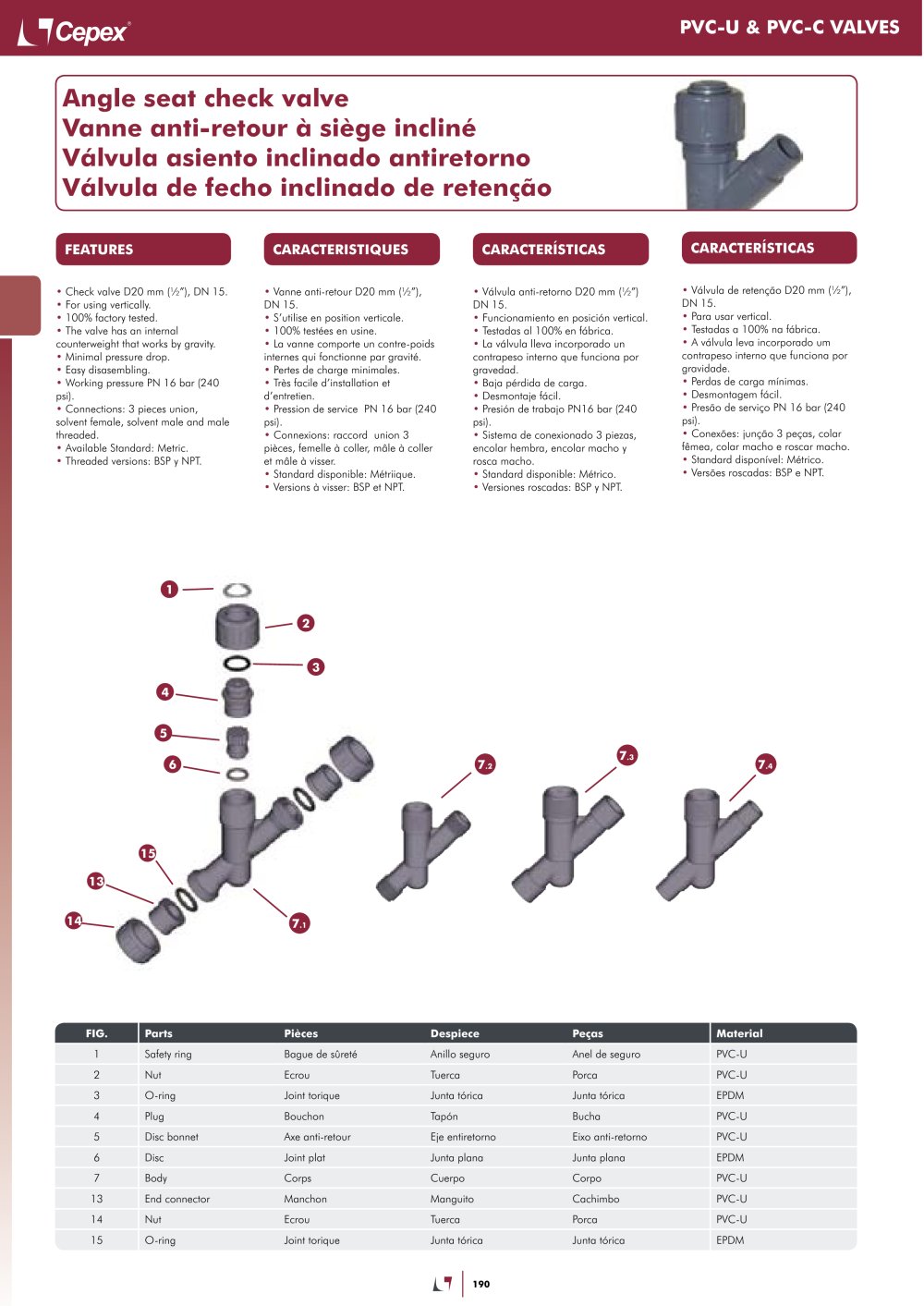

| Angle seat check valve Vanne anti-retour a siége incliné Válvula asiento inclinado antiretorno Válvula de fecho inclinado de retenido | ||||||||||||||||||||||||||||||||||||||||||||||||||||
| CARACTERÍSTICAS | ||||||||||||||||||||||||||||||||||||||||||||||||||||
| CARACTERÍSTICAS | ||||||||||||||||||||||||||||||||||||||||||||||||||||
| FEATURES | CARACTERISTIQUES | |||||||||||||||||||||||||||||||||||||||||||||||||||
| • Válvula de retencao D20 mm (V"), DN 15. • Para usar vertical. • Testadas a 100% na fábrica. • A válvula leva incorporado um contrapeso interno que funciona por gravidade. • Perdas de carga mínimas. • Desmontagem fácil. • Presao de servico PN 16 bar (240 psi). • Conexóes: juncao 3 pecas, colar fémea, colar macho e roscar macho. • Standard disponível: Métrico. • Versóes roscadas: BSP e NPT. | ||||||||||||||||||||||||||||||||||||||||||||||||||||
| • Check valve D20 mm (W), DN 15. • For using vertically. • 100% factory tested. • The valve has an internal counterweight that works by gravity. • Minimal pressure drop. • Easy disasembling. • Working pressure PN 16 bar (240 psi). • Connections: 3 pieces union, solvent female, solvent male and male threaded. • Available Standard: Metric. • Threaded versions: BSP y NPT. | • Vanne anti-retour D20 mm (VV"), DN 15. • S'utilise en position verticale. • 100% testées en usine. • La vanne comporte un contre-poids internes qui fonctionne par gravité. • Pertes de charge minimales. • Très facile d'installation et d'entretien. • Pression de service PN 16 bar (240 psi). • Connexions: raccord union 3 pièces, femelle à coller, mâle à coller et mâle à visser. • Standard disponible: Métriique. • Versions à visser: BSP et NPT. | • Válvula anti-retorno D20 mm (V") DN 15. • Funcionamiento en posición vertical. • Testadas al 100% en fábrica. • La válvula lleva incorporado un contrapeso interno que funciona por gravedad. • Baja pérdida de carga. • Desmontaje fácil. • Presión de trabajo PN16 bar (240 psi). • Sistema de conexionado 3 piezas, encolar hembra, encolar macho y rosca macho. • Standard disponible: Métrico. • Versiones roscadas: BSP y NPT. | ||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | ||||||||||||||||||||||||||||||||||||||||||||||||||||
| ¿5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5— | ||||||||||||||||||||||||||||||||||||||||||||||||||||
| Despiece | Material PVC-U PVC-U EPDM PVC-U PVC-U EPDM PVC-U PVC-U PVC-U EPDM | |||||||||||||||||||||||||||||||||||||||||||||||||||
| G. Parts | Pièces | |||||||||||||||||||||||||||||||||||||||||||||||||||
| Peças | ||||||||||||||||||||||||||||||||||||||||||||||||||||
| Safety ring Nut O-ring Plug Disc bonnet Disc Body End connector Nut O-ring | Bague de sûreté Ecrou Joint torique Bouchon Axe anti-retour Joint plat Corps Manchon Ecrou Joint torique | Anillo seguro Tuerca Junta tórica Tapón Eje entiretorno Junta plana Cuerpo Manguito Tuerca Junta tórica | Anel de seguro Porca Junta tórica Bucha Eixo anti-retorno Junta plana Corpo Cachimbo Porca Junta tórica | |||||||||||||||||||||||||||||||||||||||||||||||||
| 1 2 3 4 5 6 7 13 14 15 | ||||||||||||||||||||||||||||||||||||||||||||||||||||
| LI | ||||||||||||||||||||||||||||||||||||||||||||||||||||
| 190 | ||||||||||||||||||||||||||||||||||||||||||||||||||||
