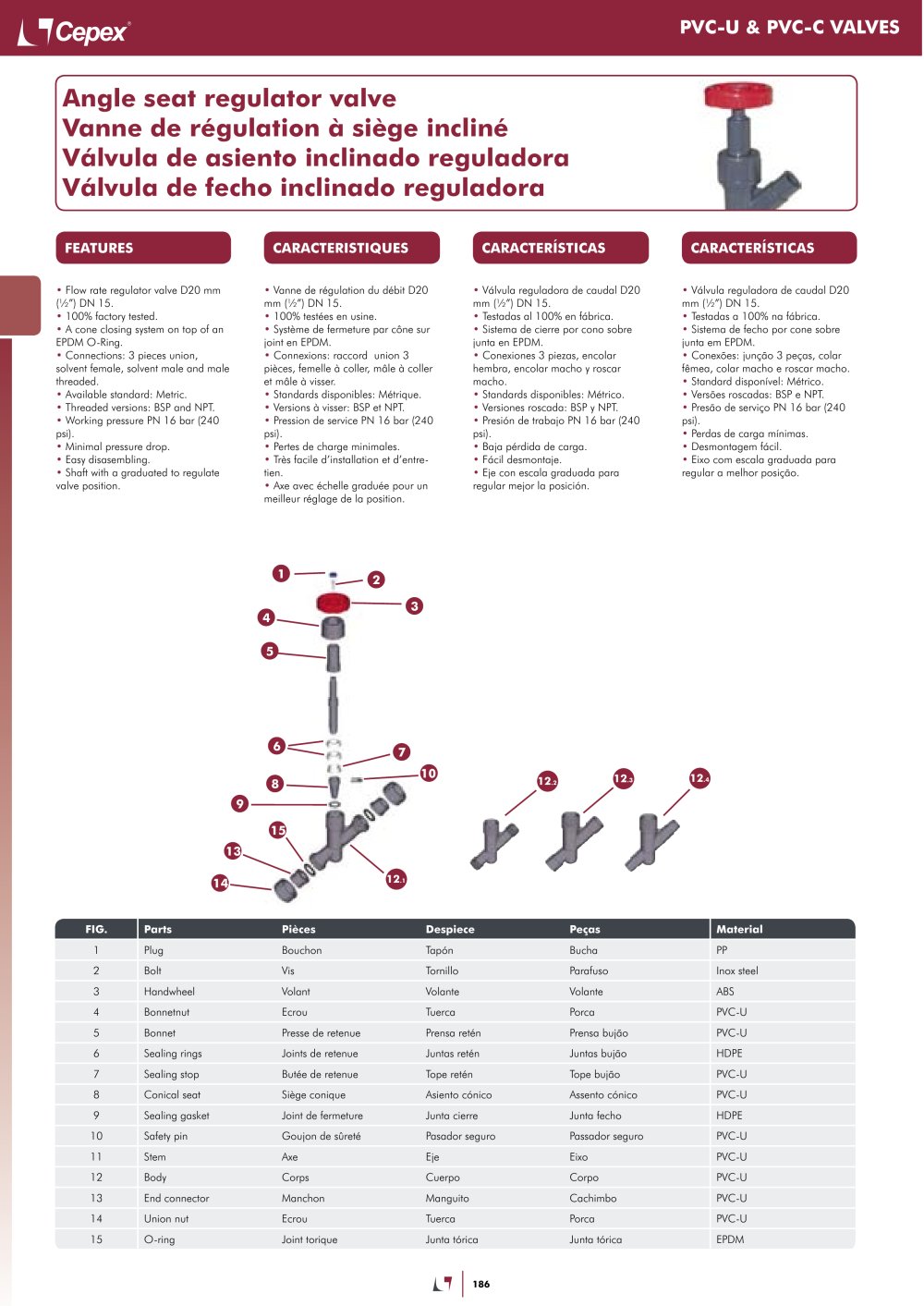

PVC-U & PVC-C VALVES
Angle seat regulator valve Vanne de régulation a siége incliné Válvula de asiento inclinado reguladora Válvula de fecho inclinado reguladora
CARACTERÍSTICAS
CARACTERÍSTICAS
FEATURES
CARACTERISTIQUES
• Flow rate regulator valve D20 mm {W) DN 15.
• 100% factory tested.
• A cone closing system on top of an EPDM O-Ring.
• Connections: 3 pieces union, solvent female, solvent male and male threaded.
• Available standard: Metric.
• Threaded versions: BSP and NPT.
• Working pressure PN 16 bar {240
psi).
• Minimal pressure drop.
• Easy disasembling.
• Shaft with a graduated to regulate valve position.
• Vanne de régulation du débit D20 mm ('/2") DN 15.
• 100% testées en usine.
• Système de fermeture par cône sur joint en EPDM.
• Connexions: raccord union 3 pièces, femelle à coller, mâle à coller et mâle à visser.
• Standards disponibles: Métrique.
• Versions à visser: BSP et NPT.
• Pression de service PN 16 bar (240
psi).
• Pertes de charge minimales.
• Très facile d'installation et d'entre­tien.
• Axe avec échelle graduée pour un meilleur réglage de la position.
• Válvula reguladora de caudal D20 mm ('/2") DN 15.
• Testadas al 100% en fábrica.
• Sistema de cierre por cono sobre junta en EPDM.
• Conexiones 3 piezas, encolar hembra, encolar macho y roscar macho.
• Standards disponibles: Métrico.
• Versiones roscada: BSP y NPT.
• Presión de trabajo PN 16 bar (240
psi).
• Baja pérdida de carga.
• Fácil desmontaje.
• Eje con escala graduada para regular mejor la posición.
• Válvula reguladora de caudal D20 mm ('/2") DN 15.
• Testadas a 100% na fábrica.
• Sistema de fecho por cone sobre junta em EPDM.
• Conexóes: ¡uncao 3 pegas, colar fémea, colar macho e roscar macho.
• Standard disponível: Métrico.
• Versóes roscadas: BSP e NPT.
• Presao de servigo PN 16 bar (240
psi).
• Perdas de carga mínimas.
• Desmontagem fácil.
• Eixo com escala graduada para regular a melhor posigao.
S—
<2
3
l5
To
¡5
FIG.
Parts
Pièces
Despiece
Peças
1 Material
1
Plug
Bouchon
Tapón
Buche
PP
2
Bolt
Vis
Tornillo
Parafuso
Inox steel
3
Handwheel
Volant
Volante
Volente
ABS
4
Bonnetnut
Ecrou
Tuerca
Porca
PVC-U
5
Bonnet
Presse de retenue
Prensa retén
Prensa bu¡ao
PVC-U
6
Sealing rings
Joints de retenue
Juntas retén
Juntas bu¡ao
HDPE
7
Sealing stop
Butée de retenue
Tope retén
Tope bu¡ao
PVC-U
CO
Conical seat
Siège conique
Asiento cónico
Assento cónico
PVC-U
9
Sealing gasket
Joint de fermeture
Junta cierre
Junta fecho
HDPE
10
Safety pin
Goujon de sûreté
Pasador seguro
Passador seguro
PVC-U
11
Stem
Axe
Eje
Eixo
PVC-U
12
Body
Corps
Cuerpo
Corpo
PVC-U
13
End connector
Manchon
Manguito
Cachimbo
PVC-U
14
Union nut
Ecrou
Tuerca
Porca
PVC-U
15
O-ring
Joint torique
Junta tórica
Junta tórica
EPDM
