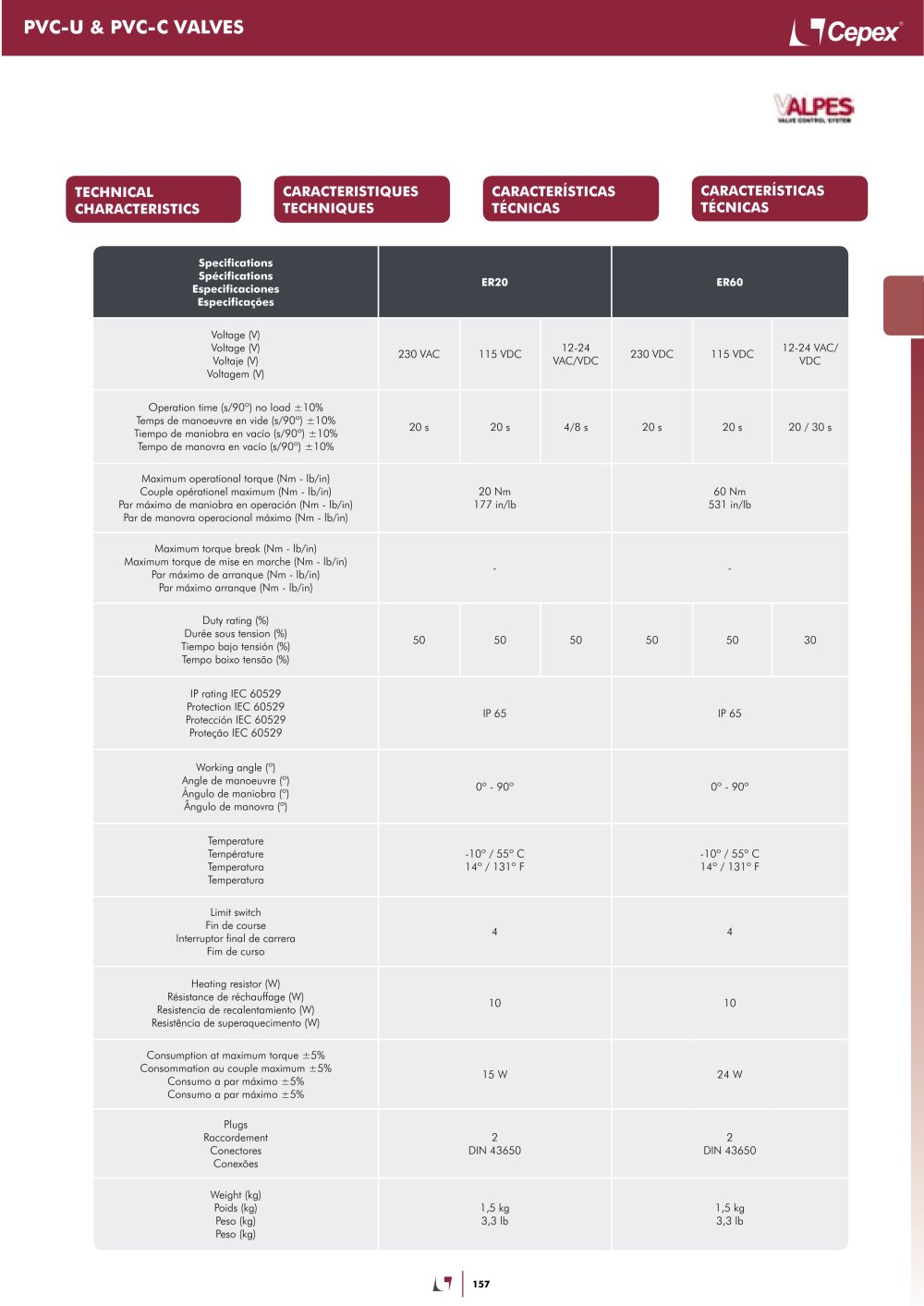

PVC-U & PVC-C VALVES

CARACTERÍSTICAS TÉCNICAS

CARACTERÍSTICAS TÉCNICAS

CARACTERISTIQUES TECHNIQUES

TECHNICAL CHARACTERISTICS


	Specifications Spécifications Especificaciones Especificares		ER20				ER60
	Voltage (V) Voltage (V) Voltaje (V) Voltagem (V)		230 VAC	115VDC	12-24 VAC/VDC		230 VDC	115 VDC
	Operation time (s/90°) no load ±10% Temps de manoeuvre en vide (s/90°) ±10% Tiempo de maniobra en vacío (s/90°) ±10% Tempo de manovra en vacío (s/90°) ±10%		20 s	20 s	4/8 s		20 s	20 s
	Maximum operational torque (Nm - lb/in) Couple opérationel maximum (Nm - lb/in) Par máximo de maniobra en operación (Nm - lb/in) Par de manovra operacional máximo (Nm - lb/in)			20 Nm 177 in/lb				60 Nm 531 in/lb
	Maximum torque break (Nm - lb/in) Maximum torque de mise en marche (Nm - lb/in) Par máximo de arranque (Nm - lb/in) Par máximo arranque (Nm - lb/in)
	Duty rating (%) Durée sous tension (%) Tiempo bajo tensión (%) Tempo baixo tensâo (%)		50	50	50		50	50
	IP rating IEC 60529 Protection IEC 60529 Protección IEC 60529 Proteçâo IEC 60529			IP 65				IP 65
	Working angle (°) Angle de manoeuvre (°) Ángulo de maniobra (°) Ângulo de manovra (°)			0° - 90°				0° - 90°
	Temperature Température Temperatura Temperatura			-10° / 55° C 14° / 131° F				-10° / 55° C 14° / 131° F
	Limit switch
	Fin de course Interruptor final de carrera Fim de curso			4 4
	Heating resistor (W) Résistance de réchauffage (W) Resistencia de recalentamiento (W) Resistencia de superaquecimento (W)			10				10
	Consumption at maximum torque ±5% Consommation au couple maximum ±5% Consumo a par máximo ±5% Consumo a par máximo ±5%			15 W				24 W
	Plugs Raccordement Conectores Conexôes			2 DIN 43650				2 DIN 43650
	Weight (kg) Poids (kg) Peso (kg) Peso (kg)		L7	1,5 kg 3,3 lb 157				1,5 kg 3,3 lb

12-24 VAC/ VDC

20 / 30 s

30
