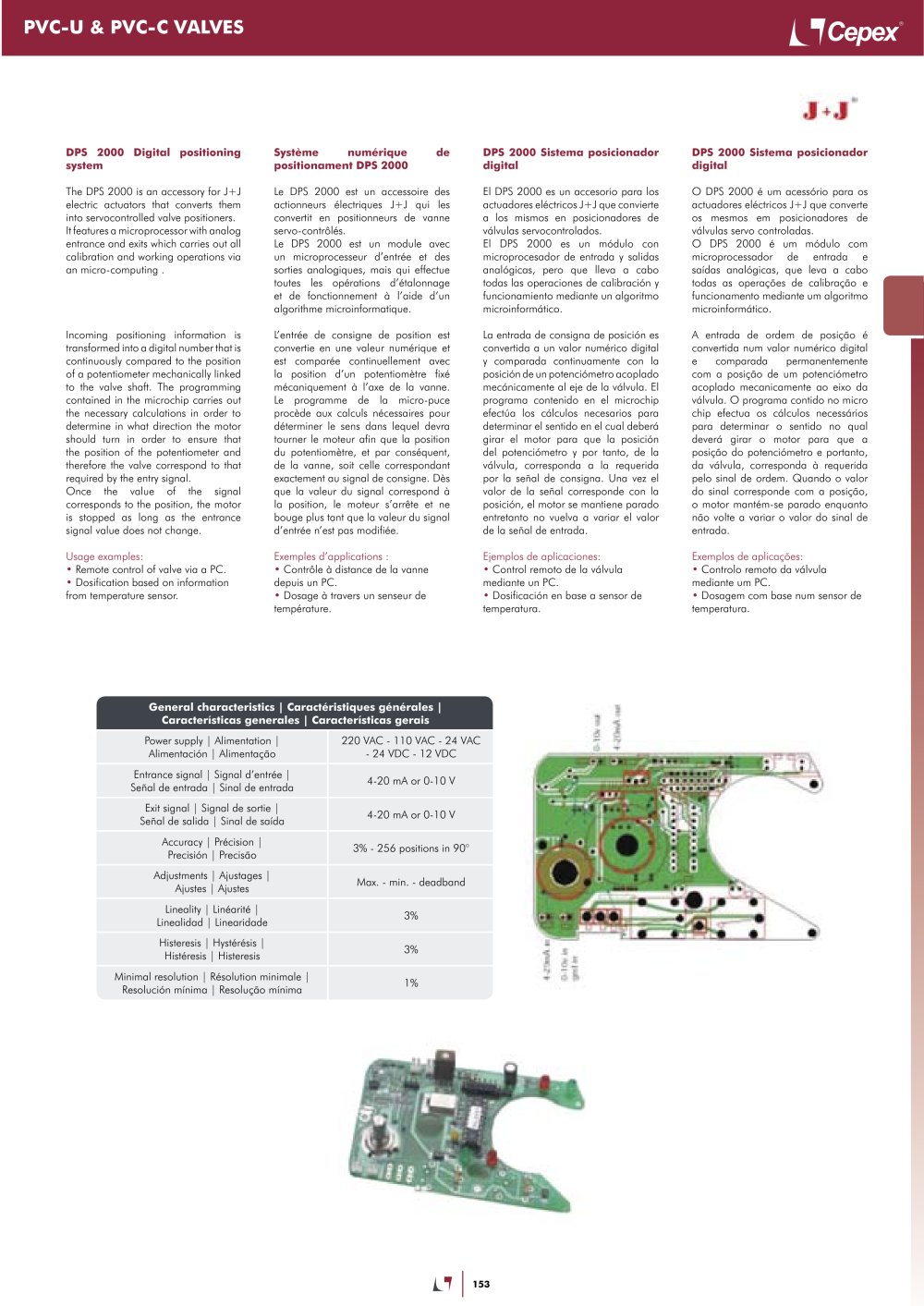

Technical catalog - Cepex SER - #153

The DPS 2000 is an accessory for J+J electric actuators that converts them into servocontrolled valve positioners. It features a microprocessor with analog entrance and exits which carries out all calibration and working operations via an micro-computing .

Le DPS 2000 est un accessoire des actionneurs électriques J+J qui les convertit en positionneurs de vanne servo-contrôlés.

Le DPS 2000 est un module avec un microprocesseur d'entrée et des sorties analogiques, mais qui effectue toutes les opérations d'étalonnage et de fonctionnement à l'aide d'un algorithme microinformatique.

L'entrée de consigne de position est convertie en une valeur numérique et est comparée continuellement avec la position d'un potentiomètre fixé mécaniquement à l'axe de la vanne. Le programme de la micro-puce procède aux calculs nécessaires pour déterminer le sens dans lequel devra tourner le moteur afin que la position du potentiomètre, et par conséquent, de la vanne, soit celle correspondant exactement au signal de consigne. Dès que la valeur du signal correspond à la position, le moteur s'arrête et ne bouge plus tant que la valeur du signal d'entrée n'est pas modifiée.

Exemples d'applications :

• Contrôle à distance de la vanne depuis un PC.

• Dosage à travers un senseur de température.

El DPS 2000 es un accesorio para los actuadores eléctricos J+J que convierte a los mismos en posicionadores de válvulas servocontrolados. El DPS 2000 es un módulo con microprocesador de entrada y salidas analógicas, pero que lleva a cabo todas las operaciones de calibración y funcionamiento mediante un algoritmo microinformático.

La entrada de consigna de posición es convertida a un valor numérico digital y comparada continuamente con la posición de un potenciómetro acoplado mecánicamente al eje de la válvula. El programa contenido en el microchip efectúa los cálculos necesarios para determinar el sentido en el cual deberá girar el motor para que la posición del potenciómetro y por tanto, de la válvula, corresponda a la requerida por la señal de consigna. Una vez el valor de la señal corresponde con la posición, el motor se mantiene parado entretanto no vuelva a variar el valor de la señal de entrada.

Ejemplos de aplicaciones:

• Control remoto de la válvula mediante un PC.

• Dosificación en base a sensor de temperatura.

O DPS 2000 é um acessório para os actuadores eléctricos J+J que converte os mesmos em posicionadores de válvulas servo controladas.

O DPS 2000 é um módulo com

microprocessador de entrada e saídas analógicas, que leva a cabo todas as operacpes de calibracao e funcionamento mediante um algoritmo microinformático.

A entrada de ordem de posicao é convertida num valor numérico digital e comparada permanentemente com a posicao de um potenciómetro acoplado mecanicamente ao eixo da válvula. O programa contido no micro chip efectua os cálculos necessários para determinar o sentido no qual deverá girar o motor para que a posicao do potenciómetro e portanto, da válvula, corresponda a requerida pelo sinal de ordem. Quando o valor do sinal corresponde com a posicao, o motor mantém-se parado enquanto nao volte a variar o valor do sinal de entrada.

Exemplos de aplicacoes:

• Controlo remoto da válvula mediante um PC.

• Dosagem com base num sensor de temperatura.

Incoming positioning information is transformed into a digital number that is continuously compared to the position of a potentiometer mechanically linked to the valve shaft. The programming contained in the microchip carries out the necessary calculations in order to determine in what direction the motor should turn in order to ensure that the position of the potentiometer and therefore the valve correspond to that required by the entry signal. Once the value of the signal corresponds to the position, the motor is stopped as long as the entrance signal value does not change.

Usage examples:

• Remote control of valve via a PC.

• Dosification based on information from temperature sensor.

Power supply | Alimentation | Alimentación | Alimentaçâo

Entrance signal | Signal d'entrée | Señal de entrada | Sinal de entrada

Exit signal | Signal de sortie | Señal de salida | Sinal de saída

Accuracy | Précision | Precisión | Precisâo

Adjustments | Ajustages | Ajustes | Ajustes

Lineality | Linéarité | Linealidad | Linearidade

Histeresis | Hystérésis | Histéresis | Histeresis

Minimal resolution | Résolution minimale | Resolución mínima | Resoluçâo mínima

220 VAC - 110 VAC - 24 VAC - 24 VDC - 12 VDC

4-20 mA or 0-10 V 4-20 mA or 0-10 V 3% - 256 positions in 90° Max. - min. - deadband

3% 3% 1%
