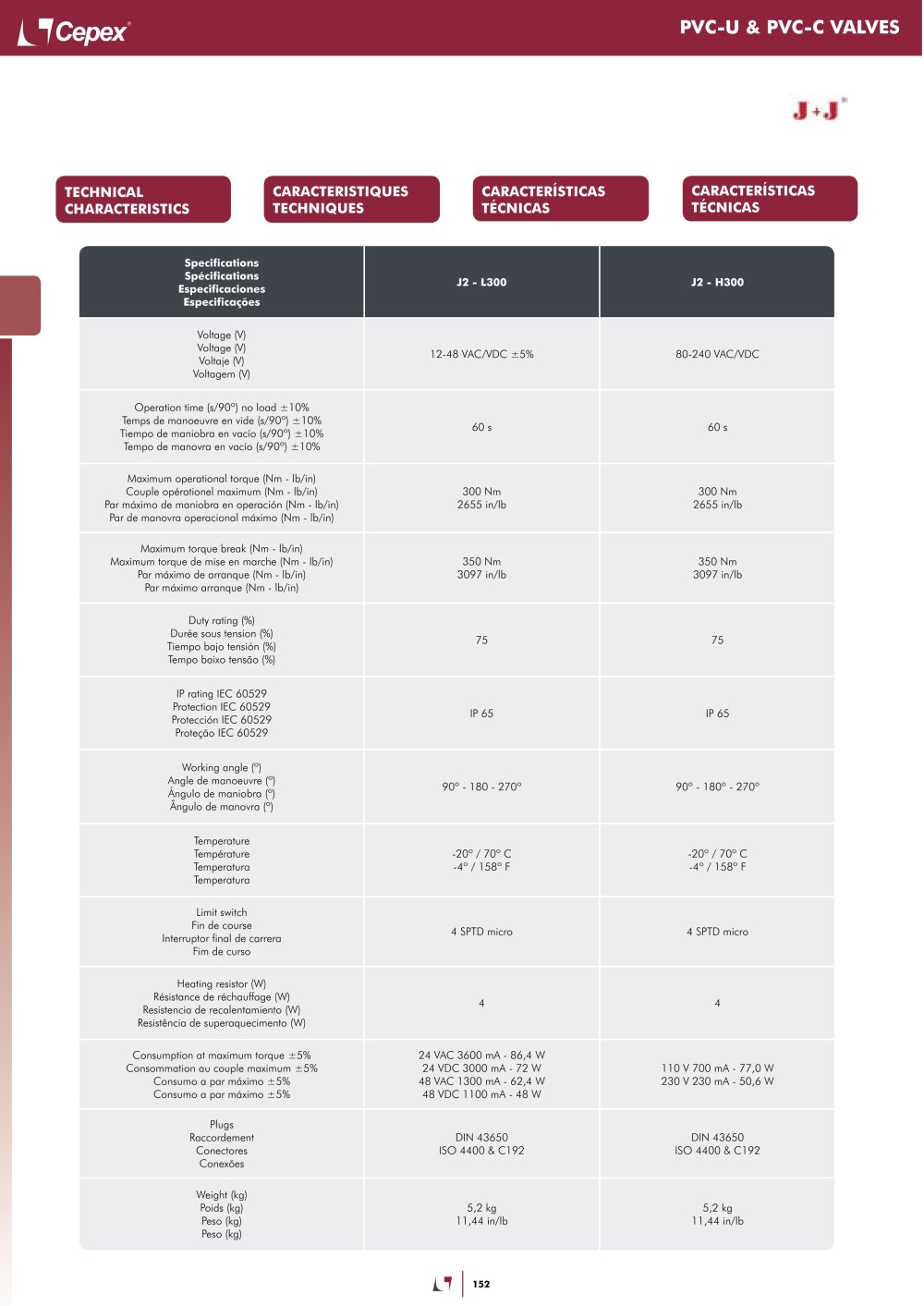

| PVC-U & PVC-C VALVES | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| CARACTERÍSTICAS TÉCNICAS | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| CARACTERÍSTICAS TÉCNICAS | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| CARACTERISTIQUES TECHNIQUES | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| TECHNICAL CHARACTERISTICS | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Specifications Spécifications Especificaciones Especificares | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Voltage (V) Voltage (V) Voltaje (V) Voltagem (V) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 12-48 VAC/VDC ±5% | 80-240 VAC/VDC | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Operation time (s/90°) no load ±10% Temps de manoeuvre en vide (s/90°) ±10% Tiempo de maniobra en vacío (s/90°) ±10% Tempo de manovra en vacío (s/90°) ±10% Maximum operational torque (Nm - lb/in) Couple opérationel maximum (Nm - lb/in) Par máximo de maniobra en operación (Nm - lb/in) Par de manovra operacional máximo (Nm - lb/in) Maximum torque break (Nm - lb/in) Maximum torque de mise en marche (Nm - lb/in) Par máximo de arranque (Nm - lb/in) Par máximo arranque (Nm - lb/in) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 60 s | 60 s | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 300 Nm 2655 in/lb | 300 Nm 2655 in/lb | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 350 Nm 3097 in/lb | 350 Nm 3097 in/lb | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Duty rating (%) Durée sous tension (%) Tiempo bajo tensión (%) Tempo baixo tensäo (%) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 75 | 75 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| IP rating lEC 60529 Protection IEC 60529 Protección IEC 60529 Proteçao IEC 60529 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| IP 65 | IP 65 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Working angle (°) Angle de manoeuvre (°) Ángulo de maniobra (°) Ángulo de manovra (°) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 90° - 180 - 270° | 90° - 180° - 270° | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Temperature Température Temperatura Temperatura | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| -20° / 70° C -4° / 158° F | -20° / 70° C -4° / 158° F | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Limit switch Fin de course Interruptor final de carrera Fim de curso | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 SPTD micro | 4 SPTD micro | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Heating resistor (W) Résistance de réchauffage (W) Resistencia de recalentamiento (W) Resistencia de superaquecimento (W) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 4 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 24 VAC 3600 mA - 86,4 W 24 VDC 3000 mA - 72 W 48 VAC 1300 mA - 62,4 W 48 VDC 1100 mA - 48 W | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Consumption at maximum torque ±5% Consommation au couple maximum ±5% Consumo a par máximo ±5% Consumo a par máximo ±5% | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 110 V 700 mA - 77,0 W 230 V 230 mA - 50,6 W | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Plugs Raccordement Conectores Conexôes | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| DIN 43650 ISO 4400 & C192 | DIN 43650 ISO 4400 & C192 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Weight (kg) Poids (kg) Peso (kg) Peso (kg) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5,2 kg 11,44 in/lb | 5,2 kg 11,44 in/lb | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
