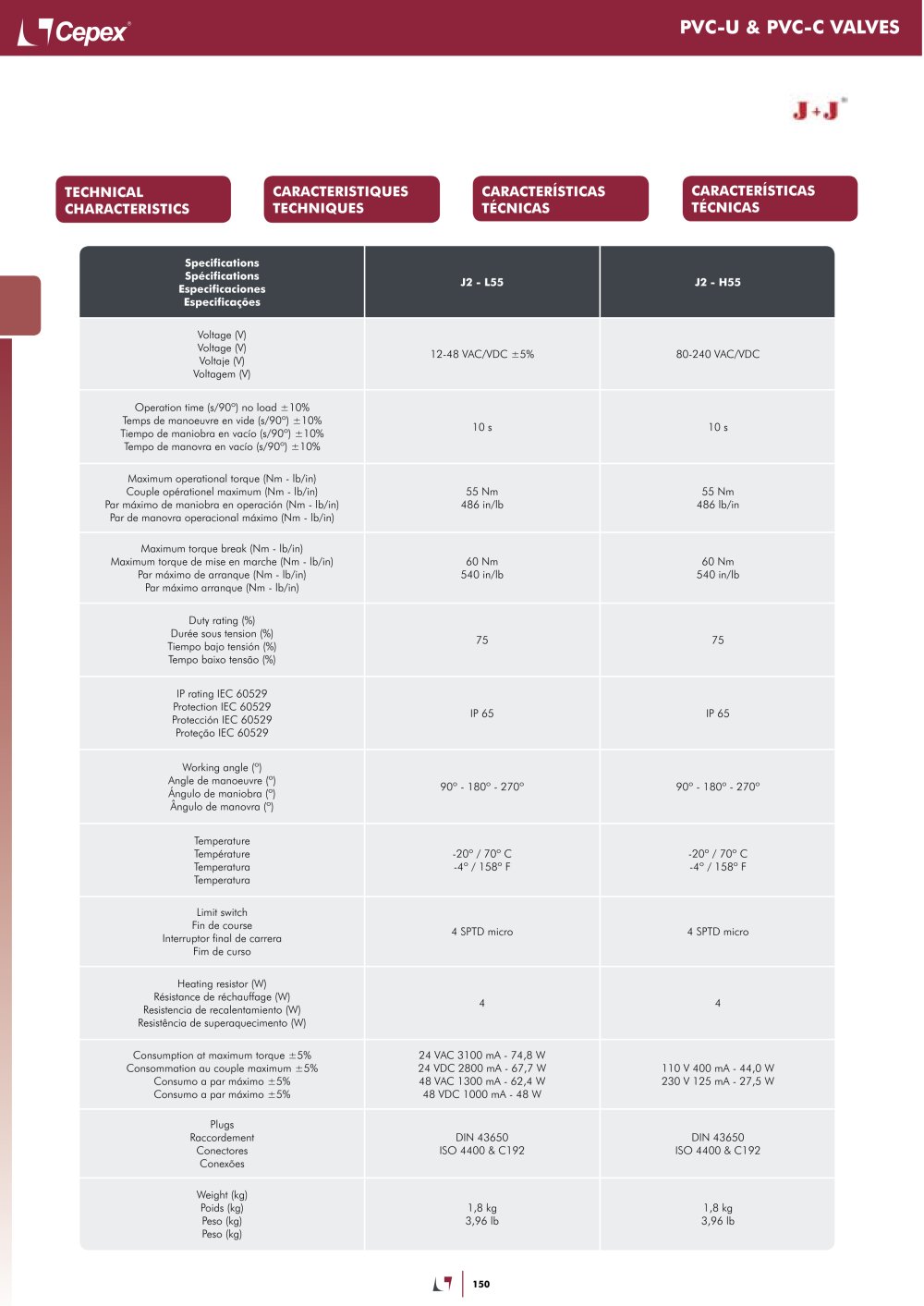

PVC-U & PVC-C VALVES

CARACTERÍSTICAS TÉCNICAS

CARACTERÍSTICAS TÉCNICAS

CARACTERISTIQUES TECHNIQUES

TECHNICAL CHARACTERISTICS


	Specifications Spécifications Especificaciones Especificares		J2 - L55	J2 - H55
	Voltage (V)
	Voltage (v) Voltaje (V)		12-48 VAC/VDC ±5%	80-240 VAC/VDC
	Voltagem (V)
	Operation time (s/90°) no load ±10% Temps de manoeuvre en vide (s/90°) ±10% Tiempo de maniobra en vacío (s/90°) ±10% Tempo de manovra en vacío (s/90°) ±10%		10 s	10 s
	Maximum operational torque (Nm - lb/in) Couple opérationel maximum (Nm - lb/in) Par máximo de maniobra en operación (Nm - lb/in) Par de manovra operacional máximo (Nm - lb/in)		55 Nm 486 ln/lb	55 Nm 486 lb/in
	Maximum torque break (Nm - lb/in) Maximum torque de mise en marche (Nm - lb/in) Par máximo de arranque (Nm - lb/in) Par máximo arranque (Nm - lb/in)		60 Nm 540 ln/lb	60 Nm 540 ln/lb
	Duty rating (%) Durée sous tension (%) Tiempo bajo tensión (%) Tempo baixo tensâo (%)		75	75
	IP rating IEC 60529 Protection IEC 60529 Protección IEC 60529 Proteçâo IEC 60529		IP 65	IP 65
	Working angle (°) Angle de manoeuvre (°) Ángulo de maniobra (°) Ângulo de manovra (°)		90° - 180° - 270°	90° - 180° - 270°
	Temperature Température Temperatura Temperatura		-20° / 70° C -4° / 158° F	-20° / 70° C -4° / 158° F
	Limit switch Fin de course Interruptor final de carrera Fim de curso		4 SPTD micro	4 SPTD micro
	Heating resistor (W) Résistance de réchauffage (W) Resistencia de recalentamiento (W) Resistencia de superaquecimento (W)		4 4
	Consumption at maximum torque ±5% Consommation au couple maximum ±5% Consumo a par máximo ±5% Consumo a par máximo ±5%		24 VAC 3100 mA - 74,8 W 24 VDC 2800 mA - 67,7 W 48 VAC 1300 mA - 62,4 W 48 VDC 1000 mA - 48 W	110 V 400 mA - 44,0 W 230 V 125 mA - 27,5 W
	Plugs Raccordement Conectores Conexôes		DIN 43650 ISO 4400 & C192	DIN 43650 ISO 4400 & C192
	Weight (kg) Poids (kg) Peso (kg)		1,8 kg 3,96 lb	1,8 kg 3,96 lb

Peso (kg)
