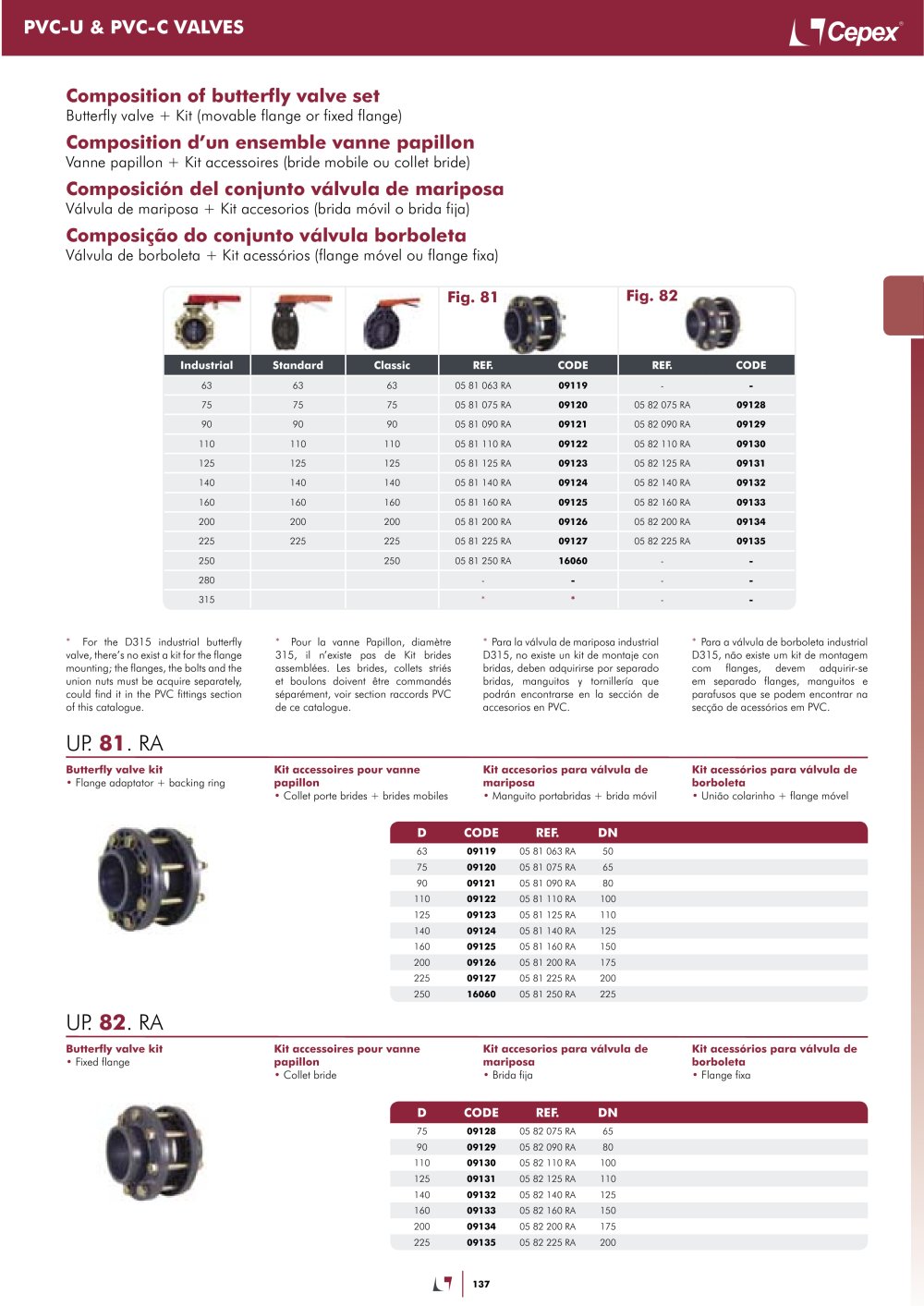

PVC-U & PVC-C VALVES

Composition of butterfly valve set

Butterfly valve + Kit (movable flange or fixed flange)

Composition d'un ensemble vanne papillon

Vanne papillon + Kit accessoires (bride mobile ou collet bride)

Composición del conjunto válvula de mariposa

Válvula de mariposa + Kit accesorios (brida móvil o brida fija)

Composiçâo do conjunto válvula borboleta

Válvula de borboleta + Kit acessórios (flange móvel ou flange fixa)

Fig. 82

Fig. 81


Industrial	Standard	Classic	REF.	CODE	REF.	CODE I
63	63	63	05 81 063 RA	09119		-
75	75	75	05 81 075 RA	09120	05 82 075 RA	09128
90	90	90	05 81 090 RA	09121	05 82 090 RA	09129
110	110	110	05 81 110 RA	09122	05 82 110 RA	09130
125	125	125	05 81 125 RA	09123	05 82 125 RA	09131
140	140	140	05 81 140 RA	09124	05 82 140 RA	09132
160	160	160	05 81 160 RA	09125	05 82 160 RA	09133
200	200	200	05 81 200 RA	09126	05 82 200 RA	09134
225	225	225	05 81 225 RA	09127	05 82 225 RA	09135
250		250	05 81 250 RA	16060		-

280

315

* For the D315 industrial butterfly valve, there's no exist a kit for the flange mounting; the flanges, the bolts and the union nuts must be acquire separately, could find it in the PVC fittings section of this catalogue.

* Para la válvula de mariposa industrial D315, no existe un kit de montaje con bridas, deben adquirirse por separado bridas, manguitos y tornillería que podrán encontrarse en la sección de accesorios en PVC.

* Para a válvula de borboleta industrial D315, nao existe um kit de montagem com flanges, devem adquirir-se em separado flanges, manguitos e parafusos que se podem encontrar na seccao de acessórios em PVC.

* Pour la vanne Papillon, diamètre 315, il n'existe pas de Kit brides assemblées. Les brides, collets striés et boulons doivent être commandés séparément, voir section raccords PVC de ce catalogue.

UFP 81. RA

Butterfly valve kit

• Flange adaptator + backing ring

Kit accessoires pour vanne papillon

• Collet porte brides + brides mobiles

Kit accesorios para válvula de mariposa

• Manguito portabridas + brida móvil

Kit acessórios para válvula de borboleta

• Uniäo colarinho + flange móvel


	CODE		REF.		DN
63	09119	05	81	063 RA	50
75	09120	05	81	075 RA	65
90	09121	05	81	090 RA	80
110	09122	05	81	110 RA	100
125	09123	05	81	125 RA	110
140	09124	05	81	140 RA	125
160	09125	05	81	160 RA	150
200	09126	05	81	200 RA	175
225	09127	05	81	225 RA	200
250	16060	05	81	250 RA	225

UFF 82. RA

Butterfly valve kit

• Fixed flange

Kit accessoires pour vanne papillon

• Collet bride

Kit accesorios para válvula de mariposa

• Brida fija

Kit acessórios para válvula de borboleta

• Flange fixa

CODE REF. DN

09128 05 82 075 RA 65

09129 05 82 090 RA 80

09130 05 82 110 RA 100

09131 05 82 125 RA 110

09132 05 82 140 RA 125

09133 05 82 160 RA 150

09134 05 82 200 RA 175

09135 05 82 225 RA 200

75 90

110 125 140 160 200 225

137
