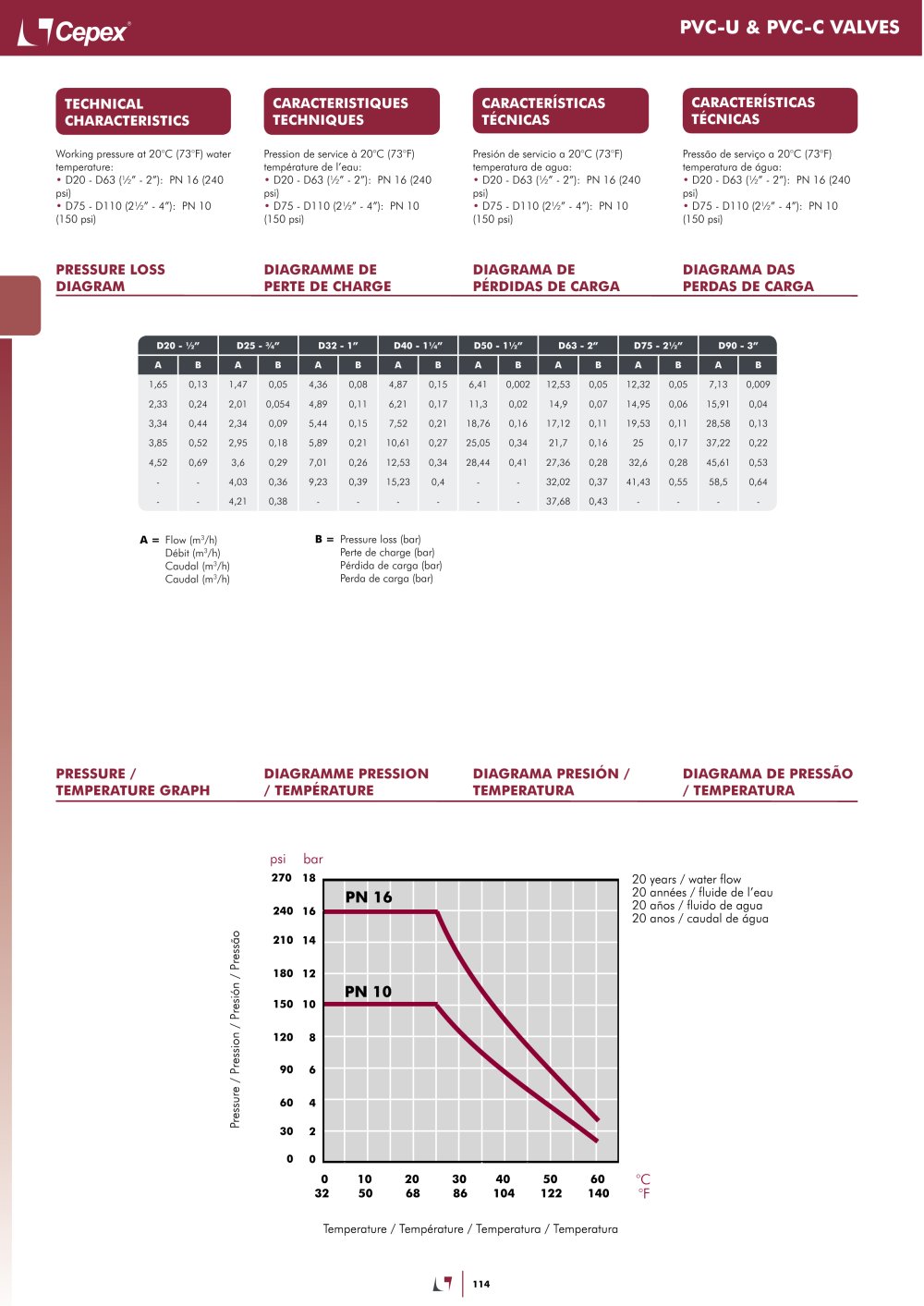

PVC-U & PVC-C VALVES
CARACTERÍSTICAS TÉCNICAS
CARACTERÍSTICAS TÉCNICAS
CARACTERISTIQUES TECHNIQUES
TECHNICAL CHARACTERISTICS
Working pressure at 20°C (73°F) water temperature:
• D20 - D63 (W" - 2"): PN 16 (240
psi)
• D75 - D110 (2W - 4"): PN 10 (150 psi)
Pression de service à 20°C (73°F) température de l'eau:
• D20 - D63 (W" - 2"): PN 16 (240
psi)
• D75 - D110 (2W - 4"): PN 10 (150 psi)
Presión de servicio a 20°C (73°F) temperatura de agua:
• D20 - D63 (W" - 2"): PN 16 (240
psi)
• D75 - D110 (2W - 4"): PN 10 (150 psi)
Pressao de serviço a 20°C (73°F) temperatura de água:
• D20 - D63 (W" - 2"): PN 16 (240
psi)
• D75 - D110 (2W" - 4"): PN 10
(150 psi)
PRESSURE LOSS DIAGRAM
DIAGRAMME DE PERTE DE CHARGE
DIAGRAMA DE PÉRDIDAS DE CARGA
DIAGRAMA DAS PERDAS DE CARGA
D20 - V"
D90 - 3"
D25 - %"
D32 - 1"
D40 - 1%"
D50 - 1V"
D63 - 2"
D75 - 2V"
1,65
0,13
1,47
0,05
4,36
0,08
4,87
0,15
6,41
0,002
12,53
0,05
12,32
0,05
7,13
0,009
2,33
0,24
2,01
0,054
4,89
0,11
6,21
0,17
11,3
0,02
14,9
0,07
14,95
0,06
15,91
0,04
3,34
0,44
2,34
0,09
5,44
0,15
7,52
0,21
18,76
0,16
17,12
0,11
19,53
0,11
28,58
0,13
3,85
0,52
2,95
0,18
5,89
0,21
10,61
0,27
25,05
0,34
21,7
0,16
25
0,17
37,22
0,22
4,52
0,69
3,6
0,29
7,01
0,26
12,53
0,34
28,44
0,41
27,36
0,28
32,6
0,28
45,61
0,53
4,03
0,36
9,23
0,39
15,23
0,4
32,02
0,37
41,43
0,55
58,5
0,64
4,21
0,38
37,68
0,43
B = Pressure loss (bar) Perte de charge (bar) Pérdida de carga (bar) Perda de carga (bar)
A = Flow (m3/h) Débit (m3/h) Caudal (m3/h) Caudal (m3/h)
DIAGRAMA PRESIÓN / TEMPERATURA
DIAGRAMA DE PRESSÁO / TEMPERATURA
PRESSURE / TEMPERATURE GRAPH
DIAGRAMME PRESSION / TEMPÉRATURE
psi bar
270 18
20 years / water flow 20 années / fluide de l'eau 20 años / fluido de agua 20 anos / caudal de água
PN
16
PN
10
\
s
\
S
\
\
s
s
>
\
►
240 16 210 14
180 12 150 10 120 8 90 6
60 30 0
o ■o
'«o
p
°C °F
o
32
10 50
20 68
30 86
40 104
50 122
60 140
Temperature / Température / Temperatura / Temperatura
114
