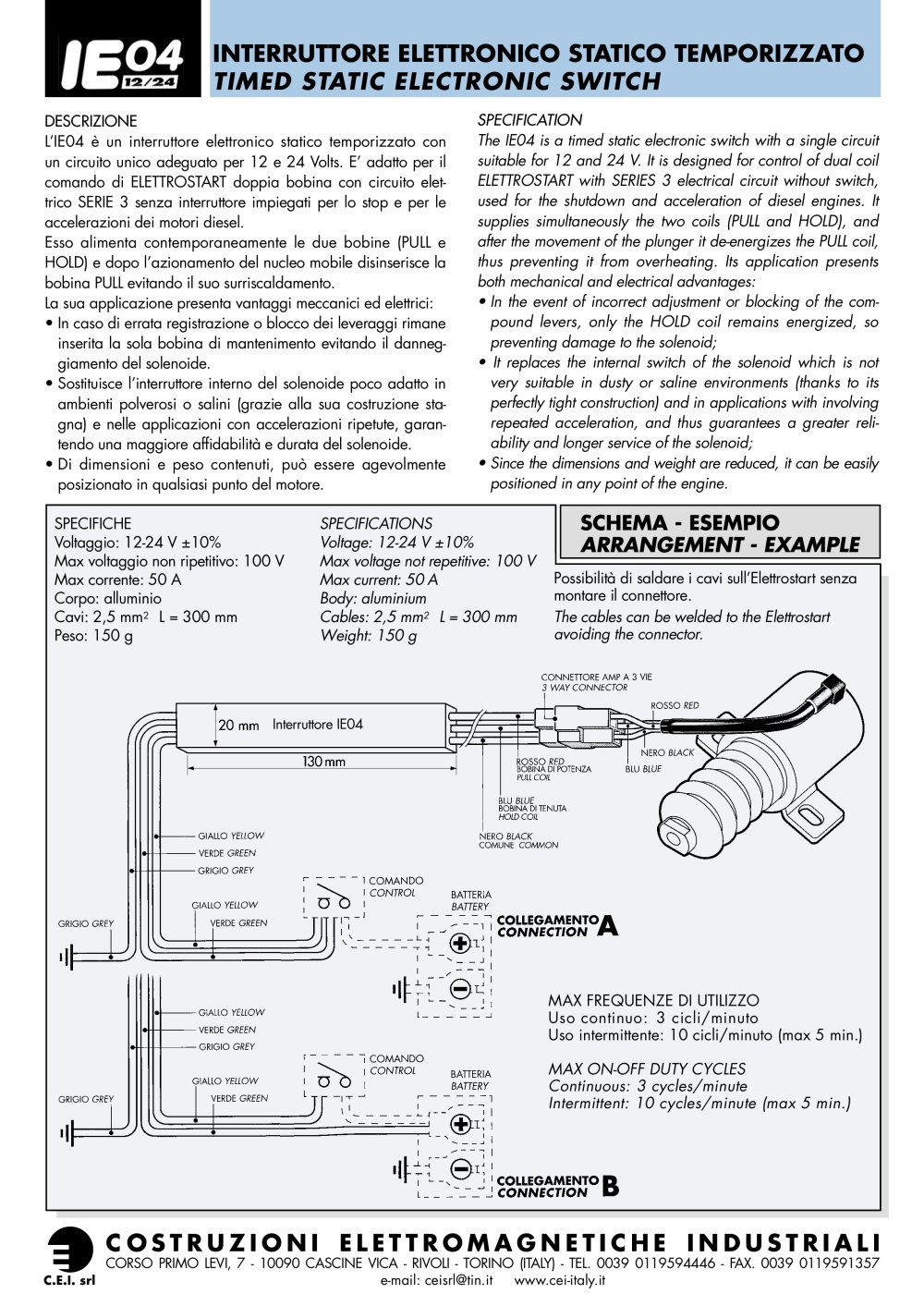

TIMED STATIC ELECTRONIC SWITCH
1Pages

DESCRIZIONE SPECIFICATION The IE04 is a timed static electronic switch with a single circuit suitable for 12 and 24 V. It is designed for control of dual coil ELETTROSTART with SERIES 3 electrical circuit without switch, used for the shutdown and acceleration of diesel engines. It supplies simultaneously the two coils (PULL and HOLD), and after the movement of the plunger it de-energizes the PULL coil, thus preventing it from overheating. Its application presents both mechanical and electrical advantages: In the event of incorrect adjustment or blocking of the com-pound levers, only the HOLD coil remains energized, so preventing damage to the solenoid;Օ It replaces the internal switch of the solenoid which is not very suitable in dusty or saline environments (thanks to its perfectly tight construction) and in applications with involving repeated acceleration, and thus guarantees a greater reli- ability and longer service of the solenoid; Since the dimensions and weight are reduced, it can be easily positioned in any point of the engine. LՒIE04 un interruttore elettronico statico temporizzato con un circuito unico adeguato per 12 e 24 Volts. E adatto per il comando di ELETTROSTART doppia bobina con circuito elet- trico SERIE 3 senza interruttore impiegati per lo stop e per le accelerazioni dei motori diesel. Esso alimenta contemporaneamente le due bobine (PULL e HOLD) e dopo l蒒azionamento del nucleo mobile disinserisce la bobina PULL evitando il suo surriscaldamento. La sua applicazione presenta vantaggi meccanici ed elettrici: In caso di errata registrazione o blocco dei leveraggi rimane inserita la sola bobina di mantenimento evitando il danneg- giamento del solenoide.Օ Sostituisce linterruttore interno del solenoide poco adatto in ambienti polverosi o salini (grazie alla sua costruzione sta- gna) e nelle applicazioni con accelerazioni ripetute, garan- tendo una maggiore affidabilitҠ e durata del solenoide. Di dimensioni e peso contenuti, puղ essere agevolmente posizionato in qualsiasi punto del motore. SPECIFICHEVoltaggio: 12-24 V 10% Max voltaggio non ripetitivo: 100 V Max corrente: 50 A Corpo: alluminio Cavi: 2,5 mm SPECIFICATIONSVoltage: 12-24 V ѱ10% Max voltage not repetitive: 100 V Max current: 50 A Body: aluminium Cables: 2,5 mm > Possibilit di saldare i cavi sullElettrostart senza montare il connettore. > 2 L = 300 mmPeso: 150 g > 2 L = 300 mmWeight: 150 g The cables can be welded to the Elettrostart avoiding the connector. > Interruttore IE04 MAX FREQUENZE DI UTILIZZOUso continuo: 3 cicli/minuto Uso intermittente: 10 cicli/minuto (max 5 min.) MAX ON-OFF DUTY CYCLESContinuous: 3 cycles/minute Intermittent: 10 cycles/minute (max 5 min.) > CORSO PRIMO LEVI, 7 - 10090 CASCINE VICA - RIVOLI - TORINO (ITALY) - TEL. 0039 0119594446 - FAX. 0039 0119591357e-mail: ceisrl@tin.it www.cei-italy.it C.E.I. srl size="-2">
