	SERIE	_B
	*SERIES*	B

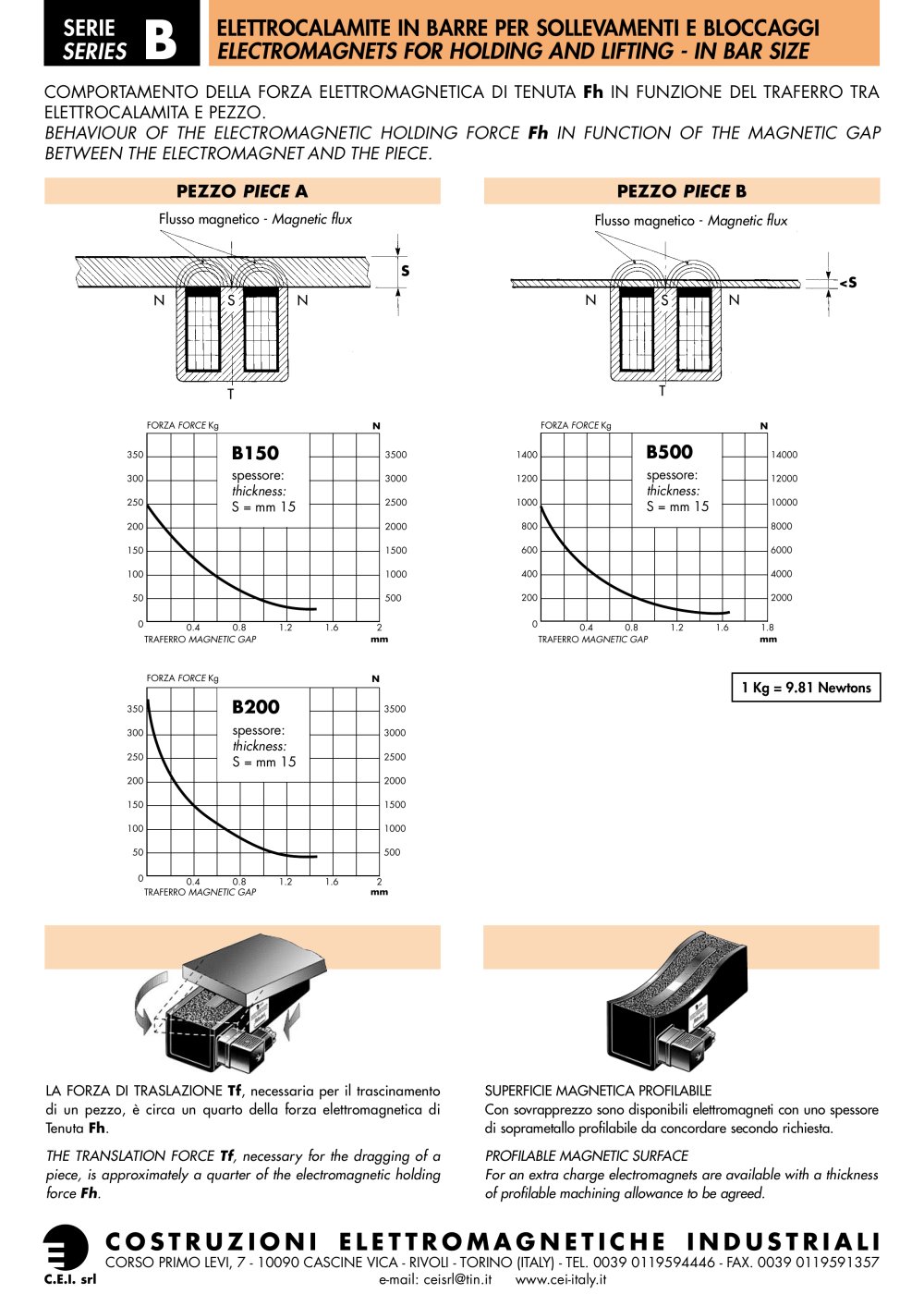

COMPORTAMENTO DELLA FORZA ELETTROMAGNETICA DI TENUTA Fh IN FUNZIONE DEL TRAFERRO TRA ELETTROCALAMITA E PEZZO.

BEHAVIOUR OF THE ELECTROMAGNETIC HOLDING FORCE Fh IN FUNCTION OF THE MAGNETIC GAP BETWEEN THE ELECTROMAGNET AND THE PIECE.

PEZZO PIECE A

Flusso magnetico - Magnetic flux

PEZZO PIECE B

Flusso magnetico - Magnetic flux

FORZA FORCE Kg


		B150
		spessore:
		*thickness:*
\		S = mm 1	5
	\
	>

			■—	-


		B500
		spessore:
		*thickness:*
		S = mm 15
\

	N
			--	—	-

1400 1200 1000 800 600

400 200 0

14000

12000

10000

8000

6000

4000

2000

350 300 250 200 150 100

50 0

3500 3000 2500 2000 1500 1000 500

0.4

0.8

1.2

1.8 mm

0.4

0.8

1.2

1.6

TRAFERRO MAGNETIC GAP

LA FORZA DI TRASLAZIONE Tf, necessaria per il trascinamento di un pezzo, è circa un quarto della forza elettromagnetica di Tenuta Fh.

THE TRANSLATION FORCE Tf, necessary for the dragging of a piece, is approximately a quarter of the electromagnetic holding force Fh.

SUPERFICIE MAGNETICA PROFILABILE

Con sovrapprezzo sono disponibili elettromagneti con uno spessore di soprametallo profilabile da concordare secondo richiesta.

PROFILABLE MAGNETIC SURFACE

For an extra charge electromagnets are available with a thickness of profilable machining allowance to be agreed.
