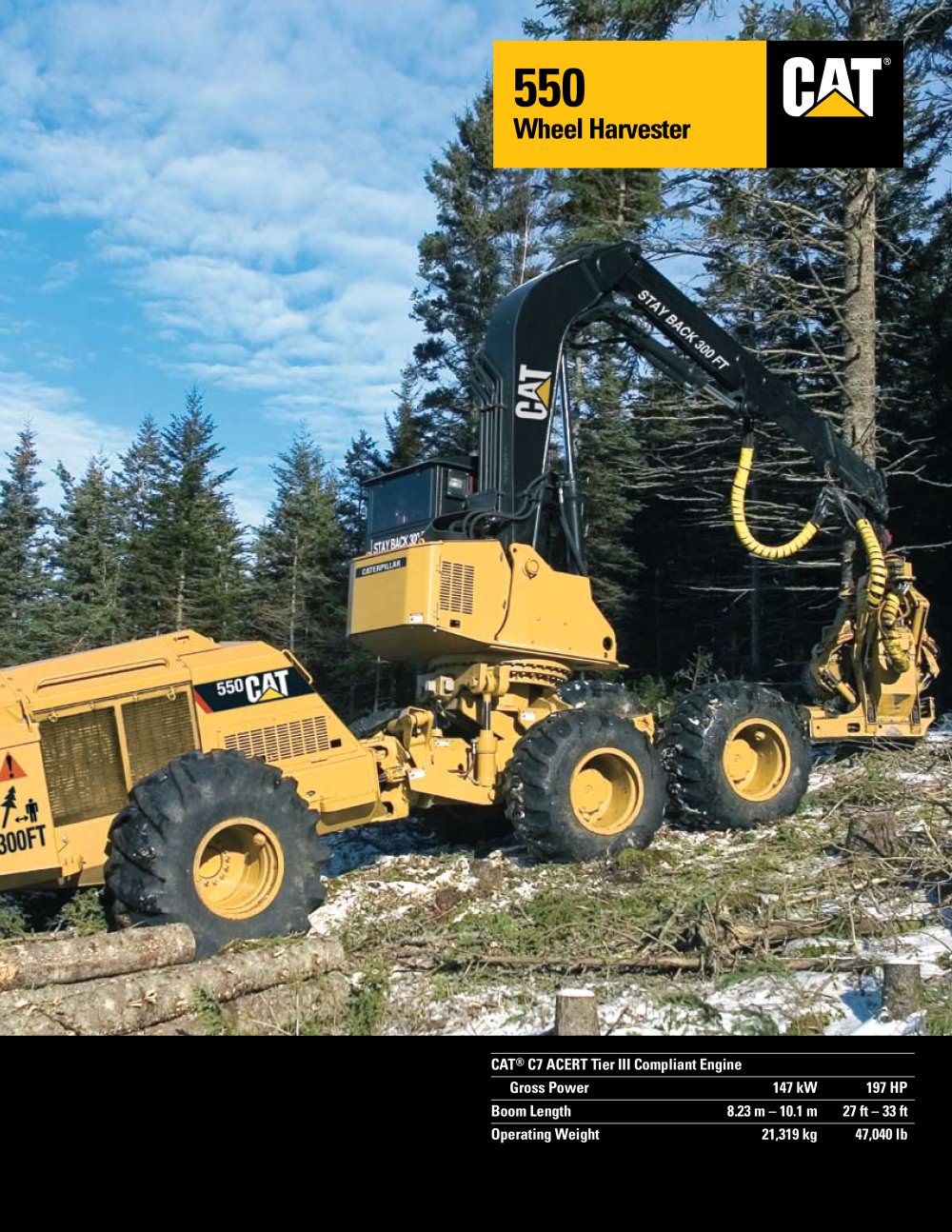

550 Wheel Harvester CAT® C7 ACERT Tier III Compliant Engine Gross Power 147 kW 197 HP Boom Length 8.23 m – 10.1 m 27 ft – 33 ft Operating Weight 21,319 kg 47,040 lb
Open the catalog to page 1Caterpillar® 550 Wheel Harvester Power Train • Cat C7 ACERT Tier III • 147 kW (197 HP) • Side by Side Engine, Air & Hyd. Cooling • Under Hood Exhaust System • Under Hood Air Intake • 24 Volt 85 Amp Alternator • NAF Gear Drive Bogie • Differential Lock • Wet Disc Brakes • Hydrostatic – Drive With Two Speed Drop Box • Straight Axle Leveling System • Two Cylinder Tilt Mechanism • 17 Degrees Forward Tilt • 15 Degrees Side Tilt (Each Way) • 3 Degrees Rear Tilt • Auto Leveling • Taper Lock Pins Booms • Telescoping “V” Bottom (5-sided) Harvester Boom • 8.23 m (27’) Reach To Tree • Optional 10.1m...
Open the catalog to page 2Structures Upper House • Boom and Cab Swing Together • Heavy Duty Boom Mount Base • 907.19 kg (2,000 lb) Counterweight • Load-sense Valves for Upper Functions Front Frame • NAF Gear Drive Bogie • Differential Lock • Wet Disc Brakes Rear Frame • Straight Axle • Side Mounted Fuel Tanks • Heavy Duty Engine Canopy Protection • Large Access Doors Center Joint • Heavy Duty Center Oscillation Bearing • 15 Degrees Oscillation Each Way • Frame Lock Cylinder System Articulation • Cast Articulation Knuckle • 40 Degrees Articulation Each Way • Captured Lower Pin • Heavy Duty Steering Cylinders •...
Open the catalog to page 3Wheel Harvester General Specifications Engine C7 ACERT Tier III, 147 kW/197 HP @ 1800 rpm Fuel Tank Capacity 120 gal./ 454 L Structural Heavy duty house leveling system; 17° forward, 15° each side, 3° backwards Heavy duty engine house and center oscillation bearing, 15° each way Cast steel articulation knuckle, 40° each way Booms Standard 27’ (8.23 m) reach telescoping harvester boom Optional 10.1 m reach telescoping parallel boom Drive Train Hydrostatic drive with two speed drop box (0-19 km/hr) Axles Gear drive front bogie with differential lock and wet disc brakes Straight rear axle with...
