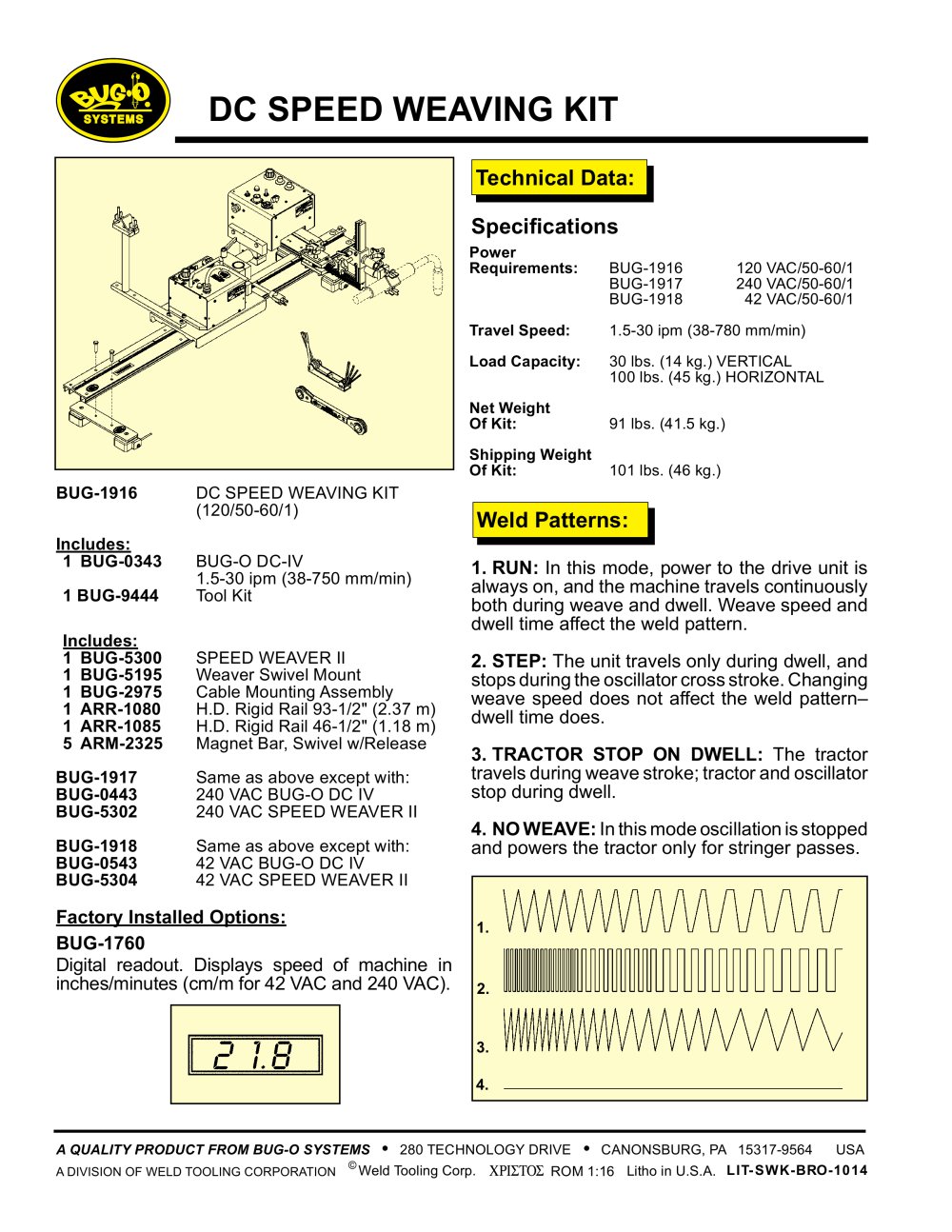

| DC SPEED WEAVING KIT | |||||||||||||||||||||||||||||||||||||||||
| Technical Data: | |||||||||||||||||||||||||||||||||||||||||
| Specifications Power | |||||||||||||||||||||||||||||||||||||||||
| 120 VAC/50-60/1 240 VAC/50-60/1 42 VAC/50-60/1 | |||||||||||||||||||||||||||||||||||||||||
| Requirements: | BUG-1916 BUG-1917 BUG-1918 | ||||||||||||||||||||||||||||||||||||||||
| 1.5-30 ipm (38-780 mm/min) 30 lbs. (14 kg.) VERTICAL 100 lbs. (45 kg.) HORIZONTAL | |||||||||||||||||||||||||||||||||||||||||
| Travel Speed: Load Capacity: | |||||||||||||||||||||||||||||||||||||||||
| Net Weight Of Kit: Shipping Weight Of Kit: | |||||||||||||||||||||||||||||||||||||||||
| 91 lbs. (41.5 kg.) 101 lbs. (46 kg.) | |||||||||||||||||||||||||||||||||||||||||
| BUG-1916 | DC SPEED WEAVING KIT (120/50-60/1) | ||||||||||||||||||||||||||||||||||||||||
| Weld Patterns: | |||||||||||||||||||||||||||||||||||||||||
| Includes: 1 BUG-0343 | |||||||||||||||||||||||||||||||||||||||||
| BUG-0 DC-IV 1.5-30 ipm (38-750 mm/min) | |||||||||||||||||||||||||||||||||||||||||
| 1. RUN: In this mode, power to the drive unit is always on, and the machine travels continuously both during weave and dwell. Weave speed and dwell time affect the weld pattern. 2. STEP: The unit travels only during dwell, and stops during the oscillator cross stroke. Changing weave speed does not affect the weld pattern-dwell time does. 3. TRACTOR STOP ON DWELL: The tractor travels during weave stroke; tractor and oscillator stop during dwell. 4. NO WEAVE: In this mode oscillation is stopped and powers the tractor only for stringer passes. | |||||||||||||||||||||||||||||||||||||||||
| Includes: 1 BUG-9444 1 BUG-5300 1 BUG-5195 1 BUG-2975 1 ARR-1080 1 ARR-1085 5 ARM-2325 BUG-1917 | |||||||||||||||||||||||||||||||||||||||||
| Tool Kit SPEED WEAVER II Weaver Swivel Mount Cable Mounting Assembly H.D. Rigid Rail 93-1/2" (2.37 m) H.D. Rigid Rail 46-1/2" (1.18 m) Magnet Bar, Swivel w/Release Same as above except with: 240 VAC BUG-0 DC IV 240 VAC SPEED WEAVER II Same as above except with: 42 VAC BUG-0 DC IV 42 VAC SPEED WEAVER II | |||||||||||||||||||||||||||||||||||||||||
| BUG-1918 | |||||||||||||||||||||||||||||||||||||||||
| .WWWIAAftAAA | |||||||||||||||||||||||||||||||||||||||||
| Factory Installed Options: BUG-1760 Digital readout. Displays speed of machine in inches/minutes (cm/m for 42 VAC and 240 VAC). | |||||||||||||||||||||||||||||||||||||||||
| 2. | |||||||||||||||||||||||||||||||||||||||||
| iWWWWWV\ | |||||||||||||||||||||||||||||||||||||||||
| 3. 4.. | |||||||||||||||||||||||||||||||||||||||||
| A QUALITY PRODUCT FROM BUG-O SYSTEMS • 280 TECHNOLOGY DRIVE • CANONSBURG, PA 15317-9564 USA A DIVISION OF WELD TOOLING CORPORATION ® Weld Tooling Corp. XPETOZ ROM 1:16 Litho in U.S.A. LIT-SWK-BRO-0109 | |||||||||||||||||||||||||||||||||||||||||
