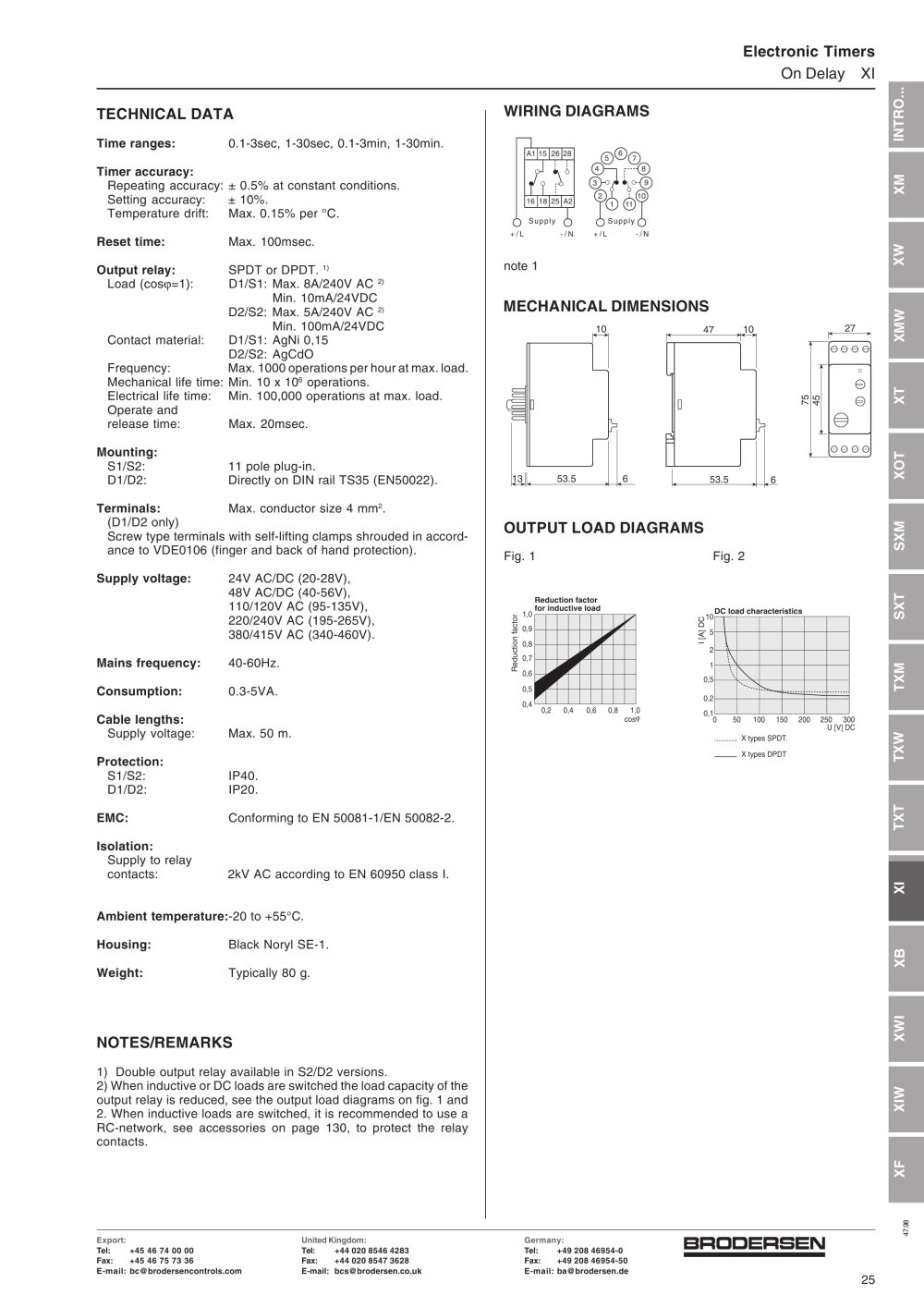

Electronic Timers On DelayXI TECHNICAL DATA WIRING DIAGRAMS

Time ranges: 0.1-3sec, 1-30sec, 0.1-3min, 1-30min.
INTRO...XMXWXOTSXMTXWTXTXB Timer accuracy: Repeating accuracy:± 0.5% at constant conditions.Setting accuracy:± 10%.Temperature drift:Max. 0.15% per °C.
1618A2 25 1234567891011 Reset time: Max. 100msec.
+/L-/NSupplyA1152628 +/LSupply -/N Output relay: SPDT or DPDT.
1) note 1 Load (cos Ï• =1):D1/S1:Max. 8A/240V AC
2) Min. 10mA/24VDCD2/S2:Max. 5A/240V AC
2)

MECHANICAL DIMENSIONS OUTPUT LOAD DIAGRAMS

Min. 100mA/24VDCContact material:D1/S1:AgNi 0,15D2/S2:AgCdOFrequency:Max. 1000 operations per hour at max. load.Mechanical life time:Min. 10 x 10
10 4710 53.5 27 XMWXTSXTTXMXI 6 operations.Electrical life time:Min. 100,000 operations at max. load.Operate andrelease time:Max. 20msec.
7545 Mounting: S1/S2:11 pole plug-in.D1/D2:Directly on DIN rail TS35 (EN50022).
53.5613 6 Terminals: Max. conductor size 4 mm
2 .(D1/D2 only)Screw type terminals with self-lifting clamps shrouded in accord-ance to VDE0106 (finger and back of hand protection). Fig. 1Fig. 2 Supply voltage: 24V AC/DC (20-28V),48V AC/DC (40-56V),110/120V AC (95-135V),220/240V AC (195-265V), 380/415V AC (340-460V).
Reduction factor for inductive load DC load characteristics Mains frequency: 40-60Hz.
0,90,80,70,60,50,4 1,0 I [A] DC Consumption: 0.3-5VA.
Reduction factor Cable lengths: Supply voltage:Max. 50 m.
0,20,40,60,81,0cos Ï• 050100150250300 105210,50,20,1 200U [V] DC Protection:
X types SPDT.X types DPDT S1/S2:IP40.D1/D2:IP20. EMC: Conforming to EN 50081-1/EN 50082-2. Isolation: Supply to relaycontacts:2kV AC according to EN 60950 class I. Ambient temperature: -20 to +55°C. Housing: Black Noryl SE-1. Weight: Typically 80 g.

NOTES/REMARKS

XWIXIW 1) Double output relay available in S2/D2 versions.2) When inductive or DC loads are switched the load capacity of theoutput relay is reduced, see the output load diagrams on fig. 1 and2. When inductive loads are switched, it is recommended to use aRC-network, see accessories on page 130, to protect the relaycontacts.
XFXIW 47.98 Export: United Kingdom: Germany: Tel:+45 46 74 00 00Fax:+45 46 75 73 36E-mail:bc@brodersencontrols.com Tel:+44 020 8546 4283Fax:+44 020 8547 3628E-mail:bcs@brodersen.co.uk Tel:+49 208 46954-0Fax:+49 208 46954-50E-mail:ba@brodersen.de 25
