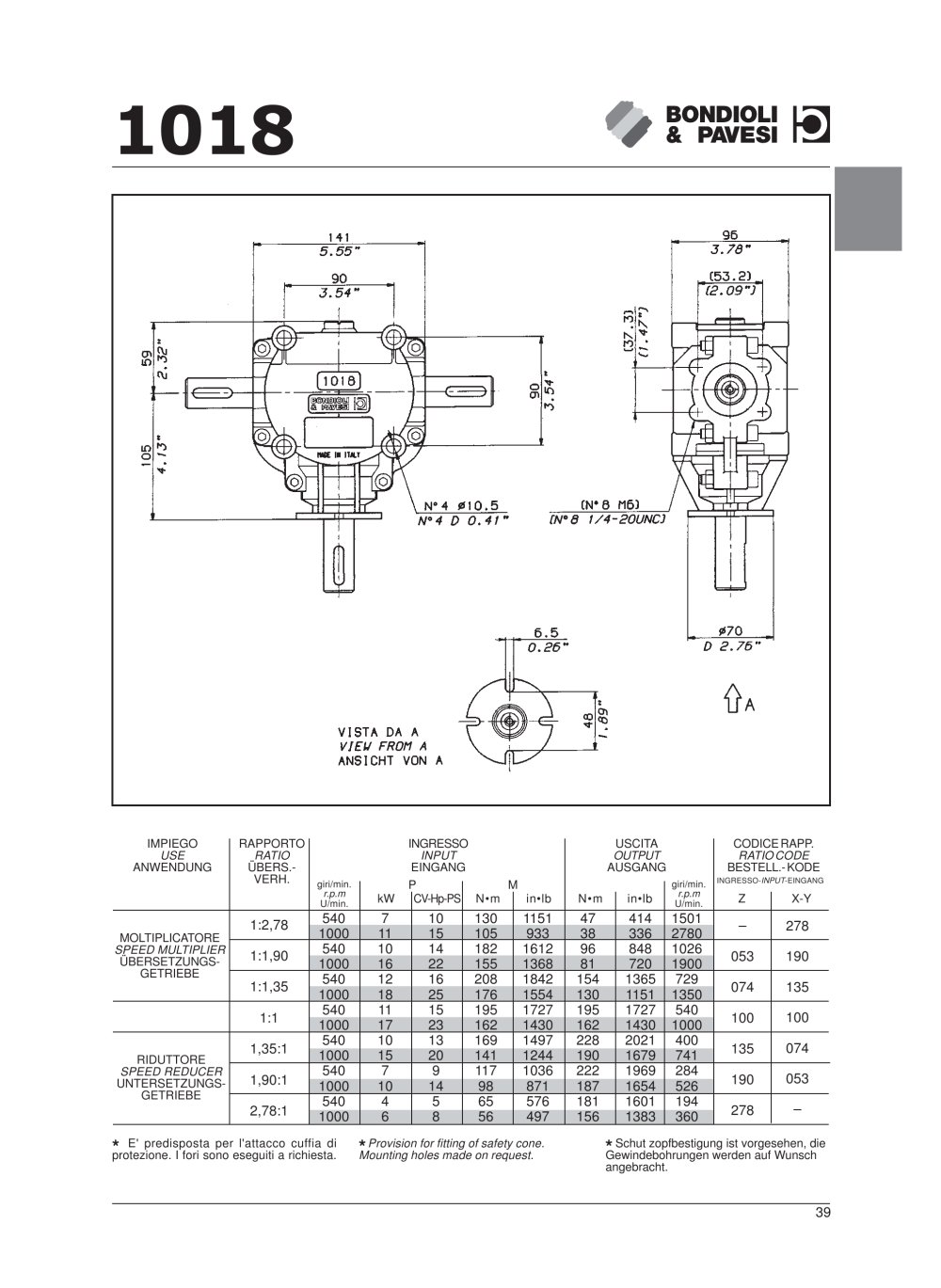

IMPIEGO USE ANWENDUNG	RAPPORTO RATIO ÜBERS.-VERH.	giri/min. r.p.m U/min.	kW	NGRESSt INPUT EINGANG CV-Hp-PS	O ^ N-m	/1 in-lb	A N-m	USCITA OUTPUT USGANC in-lb	giri/min. r.p.m U/min.	CODIC RATIO BESTEL INGRESSO-IN Z	E RAPP. CODE L.- KODE PUT-EINGANG X-Y
	1:2,78	540	7	10	130	1151	47	414	1501		278
MOLTIPLICATORE SPEED MULTIPLIER ÜBERSETZUNGSGETRIEBE	1:2,78	1000	11	15	105	933	38	336	2780		278
	1:1,90	540 1000	10 16	14 22	182 155	1612 1368	96 81	848 720	1026 1900	053	190
	1:1,35	540	12	16	208	1842	154	1365	729	074	135
	1:1,35	1000	18	25	176	1554	130	1151	1350	074	135
	1:1	540	11	15	195	1727	195	1727	540	100	100
	1:1	1000	17	23	162	1430	162	1430	1000	100	100
	1,35:1	540	10	13	169	1497	228	2021	400	135	074
RIDUTTORE SPEED REDUCER	1,35:1	1000	15	20	141	1244	190	1679	741	135	074
RIDUTTORE SPEED REDUCER	1,90:1	540	7	9	117	1036	222	1969	284	190	053
UNTERSETZUNGSGETRIEBE	1,90:1	1000	10	14	98	871	187	1654	526	190	053
UNTERSETZUNGSGETRIEBE	2,78:1	540	4	5	65	576	181	1601	194	278
	2,78:1	1000	6	8	56	497	156	1383	360	278

* E' predisposta per l'attacco cuffia di * Provision for fitting of safety cone. * Schut zopfbestigung ist vorgesehen, die

protezione. I fori sono eseguiti a richiesta. Mounting holes made on request Gewindebohrungen werden auf Wunsch

angebracht.
