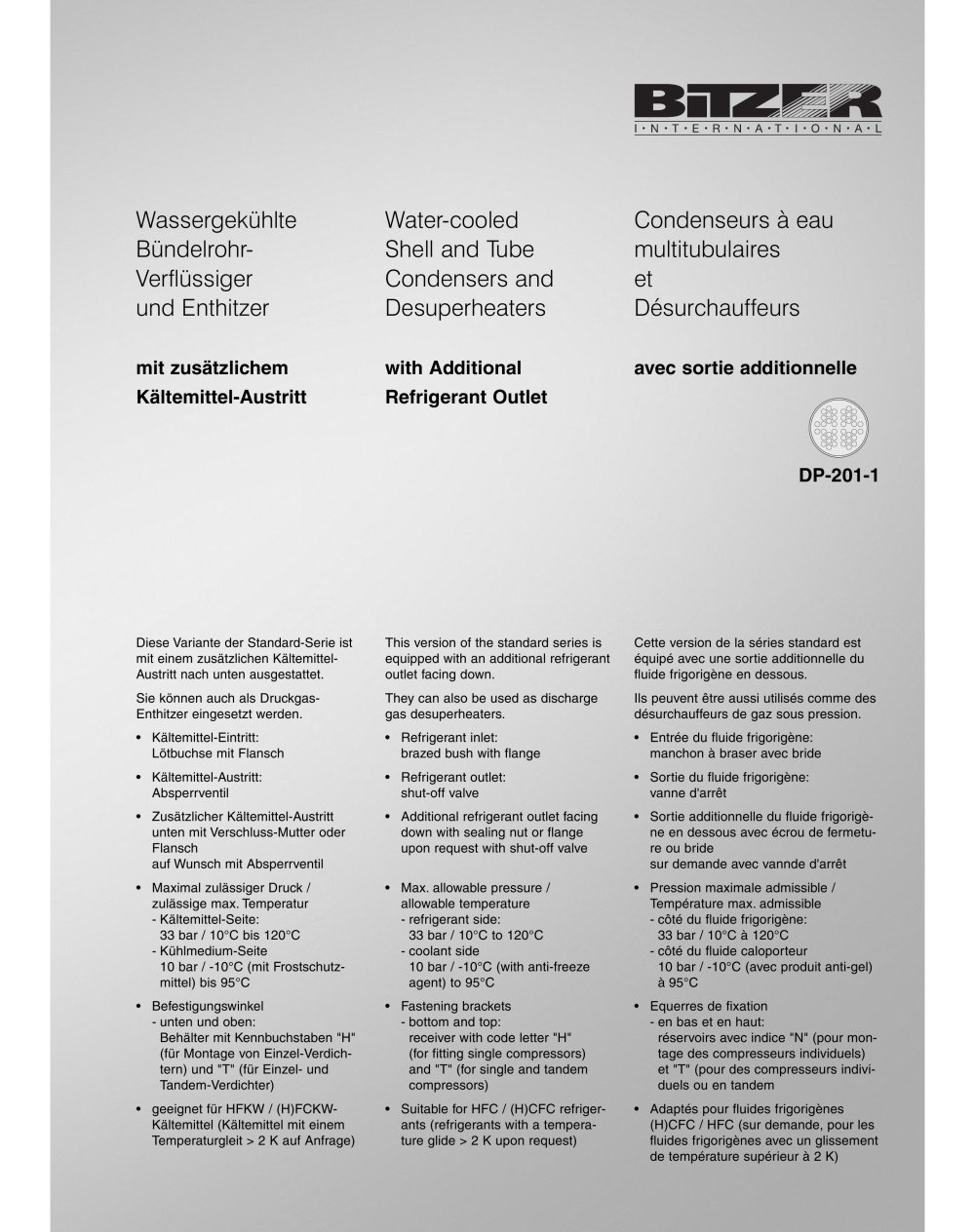

Water-cooled Shell and Tube Condensers and Desuperheaters with Additional Refrigerant Outlet DP-201-1 - BITZER - #1

Text version of the page

Diese Variante der Standard-Serie ist mit einem zusätzlichen Kältemittel- Austritt nach unten ausgestattet. Sie können auch als Druckgas- Enthitzer eingesetzt werden. • Kältemittel-Eintritt: Lötbuchse mit Flansch • Kältemittel-Austritt: Absperrventil • Zusätzlicher Kältemittel-Austritt unten mit Verschluss-Mutter oder Flansch auf Wunsch mit Absperrventil • Maximal zulässiger Druck / zulässige max. Temperatur - Kältemittel-Seite: 33 bar / 10°C bis 120°C - Kühlmedium-Seite 10 bar / -10°C (mit Frostschutzmittel) bis 95°C • Befestigungswinkel - unten und oben: Behälter mit Kennbuchstaben "H" (für Montage von Einzel-Verdichtern) und "T" (für Einzel- und Tandem-Verdichter) • geeignet für HFKW / (H)FCKWKältemittel (Kältemittel mit einem Temperaturgleit > 2 K auf Anfrage) This version of the standard series is equipped with an additional refrigerant outlet facing down. They can also be used as discharge gas desuperheaters. • Refrigerant inlet: brazed bush with flange • Refrigerant outlet: shut-off valve • Additional refrigerant outlet facing down with sealing nut or flange upon request with shut-off valve • Max. allowable pressure / allowable temperature - refrigerant side: 33 bar / 10°C to 120°C - coolant side 10 bar / -10°C (with anti-freeze agent) to 95°C • Fastening brackets - bottom and top: receiver with code letter "H" (for fitting single compressors) and "T" (for single and tandem compressors) • Suitable for HFC / (H)CFC refrigerants (refrigerants with a temperature glide > 2 K upon request) Cette version de la séries standard est équipé avec une sortie additionnelle du fluide frigorigène en dessous. Ils peuvent être aussi utilisés comme des désurchauffeurs de gaz sous pression. • Entrée du fluide frigorigène: manchon à braser avec bride • Sortie du fluide frigorigène: vanne d'arrêt • Sortie additionnelle du fluide frigorigène en dessous avec écrou de fermeture ou bride sur demande avec vannde d'arrêt • Pression maximale admissible / Température max. admissible - côté du fluide frigorigène: 33 bar / 10°C à 120°C - côté du fluide caloporteur 10 bar / -10°C (avec produit anti-gel) à 95°C • Equerres de fixation - en bas et en haut: réservoirs avec indice "N" (pour montage des compresseurs individuels) et "T" (pour des compresseurs individuels ou en tandem • Adaptés pour fluides frigorigènes (H)CFC / HFC (sur demande, pour les fluides frigorigènes avec un glissement de température supérieur à 2 K) Wassergekühlte Bündelrohr- Verflüssiger und Enthitzer mit zusätzlichem Kältemittel-Austritt Water-cooled Shell and Tube Condensers and Desuperheaters with Additional Refrigerant Outlet Condenseurs à eau multitubulaires et Désurchauffeurs avec sortie additionnelle DP-201-1
