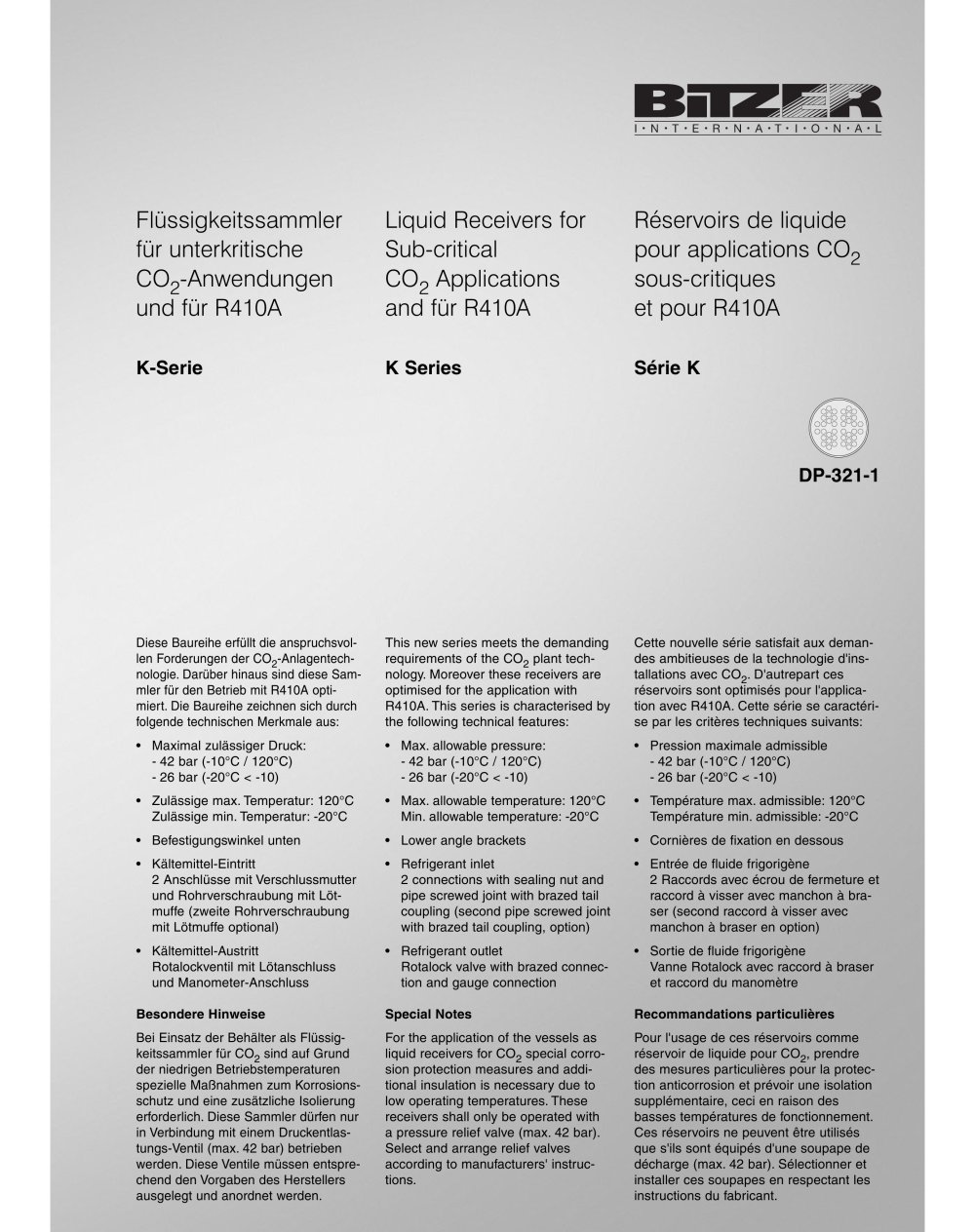

Liquid Receivers for Sub-critical CO2 Applications and for R410A - K Series DP-321-1 - BITZER - #1

Text version of the page

Diese Baureihe erfüllt die anspruchsvollen Forderungen der CO2-Anlagentechnologie. Darüber hinaus sind diese Sammler für den Betrieb mit R410A optimiert. Die Baureihe zeichnen sich durch folgende technischen Merkmale aus: • Maximal zulässiger Druck: - 42 bar (-10°C / 120°C) - 26 bar (-20°C < -10) • Zulässige max. Temperatur: 120°C Zulässige min. Temperatur: -20°C • Befestigungswinkel unten • Kältemittel-Eintritt 2 Anschlüsse mit Verschlussmutter und Rohrverschraubung mit Lötmuffe (zweite Rohrverschraubung mit Lötmuffe optional) • Kältemittel-Austritt Rotalockventil mit Lötanschluss und Manometer-Anschluss Besondere Hinweise Bei Einsatz der Behälter als Flüssigkeitssammler für CO2 sind auf Grund der niedrigen Betriebstemperaturen spezielle Maßnahmen zum Korrosionsschutz und eine zusätzliche Isolierung erforderlich. Diese Sammler dürfen nur in Verbindung mit einem Druckentlastungs- Ventil (max. 42 bar) betrieben werden. Diese Ventile müssen entsprechend den Vorgaben des Herstellers ausgelegt und anordnet werden. This new series meets the demanding requirements of the CO2 plant technology. Moreover these receivers are optimised for the application with R410A. This series is characterised by the following technical features: • Max. allowable pressure: - 42 bar (-10°C / 120°C) - 26 bar (-20°C < -10) • Max. allowable temperature: 120°C Min. allowable temperature: -20°C • Lower angle brackets • Refrigerant inlet 2 connections with sealing nut and pipe screwed joint with brazed tail coupling (second pipe screwed joint with brazed tail coupling, option) • Refrigerant outlet Rotalock valve with brazed connection and gauge connection Special Notes For the application of the vessels as liquid receivers for CO2 special corrosion protection measures and additional insulation is necessary due to low operating temperatures. These receivers shall only be operated with a pressure relief valve (max. 42 bar). Select and arrange relief valves according to manufacturers' instructions. Cette nouvelle série satisfait aux demandes ambitieuses de la technologie d'installations avec CO2. D'autrepart ces réservoirs sont optimisés pour l'application avec R410A. Cette série se caractérise par les critères techniques suivants: • Pression maximale admissible - 42 bar (-10°C / 120°C) - 26 bar (-20°C < -10) • Température max. admissible: 120°C Température min. admissible: -20°C • Cornières de fixation en dessous • Entrée de fluide frigorigène 2 Raccords avec écrou de fermeture et raccord à visser avec manchon à braser (second raccord à visser avec manchon à braser en option) • Sortie de fluide frigorigène Vanne Rotalock avec raccord à braser et raccord du manomètre Recommandations particulières Pour l'usage de ces réservoirs comme réservoir de liquide pour CO2, prendre des mesures particulières pour la protection anticorrosion et prévoir une isolation supplémentaire, ceci en raison des basses températures de fonctionnement. Ces réservoirs ne peuvent être utilisés que s'ils sont équipés d'une soupape de décharge (max. 42 bar). Sélectionner et installer ces soupapes en respectant les instructions du fabricant. Flüssigkeitssammler für unterkritische CO2-Anwendungen und für R410A K-Serie Liquid Receivers for Sub-critical CO2 Applications and für R410A K Series Réservoirs de liquide pour applications CO2 sous-critiques et pour R410A Série K DP-321-1
