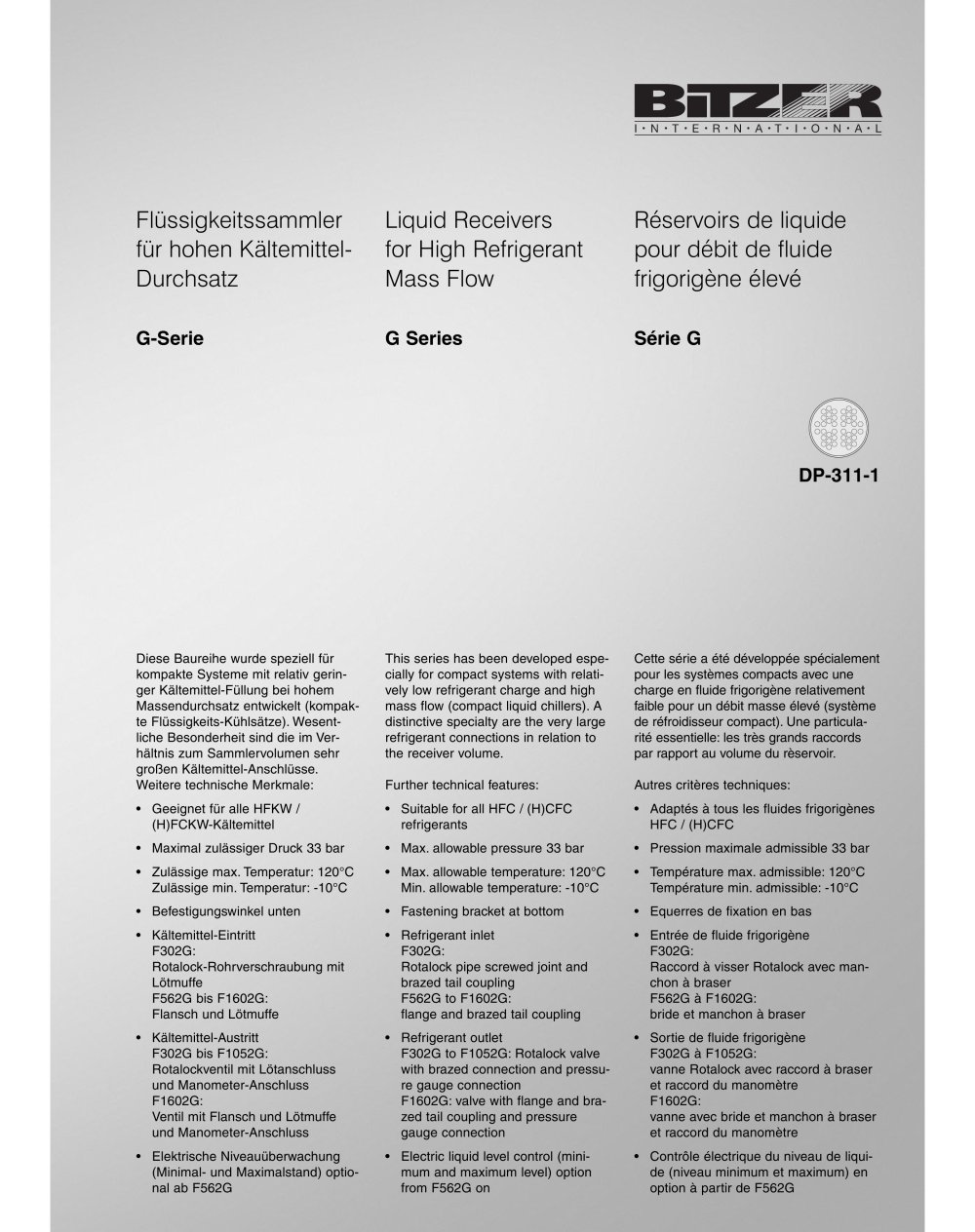

Flüssigkeitssammler für hohen Kältemittel- Durchsatz G-Serie Liquid Receivers for High Refrigerant Mass Flow G Series Réservoirs de liquide pour débit de fluide frigorigène élevé Série G DP-311-1 Diese Baureihe wurde speziell für kompakte Systeme mit relativ geringer Kältemittel-Füllung bei hohem Massendurchsatz entwickelt (kompakte Flüssigkeits-Kühlsätze).Wesentliche Besonderheit sind die im Verhältnis zum Sammlervolumen sehr großen Kältemittel-Anschlüsse. Weitere technische Merkmale: • Geeignet für alle HFKW / (H)FCKW-Kältemittel • Maximal zulässiger Druck 33 bar • Zulässige max. Temperatur: 120°C Zulässige min. Temperatur: -10°C • Befestigungswinkel unten • Kältemittel-Eintritt F302G: Rotalock-Rohrverschraubung mit Lötmuffe F562G bis F1602G: Flansch und Lötmuffe • Kältemittel-Austritt F302G bis F1052G: Rotalockventil mit Lötanschluss und Manometer-Anschluss F1602G: Ventil mit Flansch und Lötmuffe und Manometer-Anschluss • Elektrische Niveauüberwachung (Minimal- und Maximalstand) optional ab F562G This series has been developed especially for compact systems with relatively low refrigerant charge and high mass flow (compact liquid chillers). A distinctive specialty are the very large refrigerant connections in relation to the receiver volume. Further technical features: • Suitable for all HFC / (H)CFC refrigerants • Max. allowable pressure 33 bar • Max. allowable temperature: 120°C Min. allowable temperature: -10°C • Fastening bracket at bottom • Refrigerant inlet F302G: Rotalock pipe screwed joint and brazed tail coupling F562G to F1602G: flange and brazed tail coupling • Refrigerant outlet F302G to F1052G: Rotalock valve with brazed connection and pressure gauge connection F1602G: valve with flange and brazed tail coupling and pressure gauge connection • Electric liquid level control (minimum and maximum level) option from F562G on Cette série a été développée spécialement pour les systèmes compacts avec une charge en fluide frigorigène relativement faible pour un débit masse élevé (système de réfroidisseur compact). Une particularité essentielle: les très grands raccords par rapport au volume du rèservoir. Autres critères techniques: • Adaptés à tous les fluides frigorigènes HFC / (H)CFC • Pression maximale admissible 33 bar • Température max. admissible: 120°C Température min. admissible: -10°C • Equerres de fixation en bas • Entrée de fluide frigorigène F302G: Raccord à visser Rotalock avec manchon à braser F562G à F1602G: bride et manchon à braser • Sortie de fluide frigorigène F302G à F1052G: vanne Rotalock avec raccord à braser et raccord du manomètre F1602G: vanne avec bride et manchon à braser et raccord du manomètre • Contrôle électrique du niveau de liquide (niveau minimum et maximum) en option à partir de F562G
