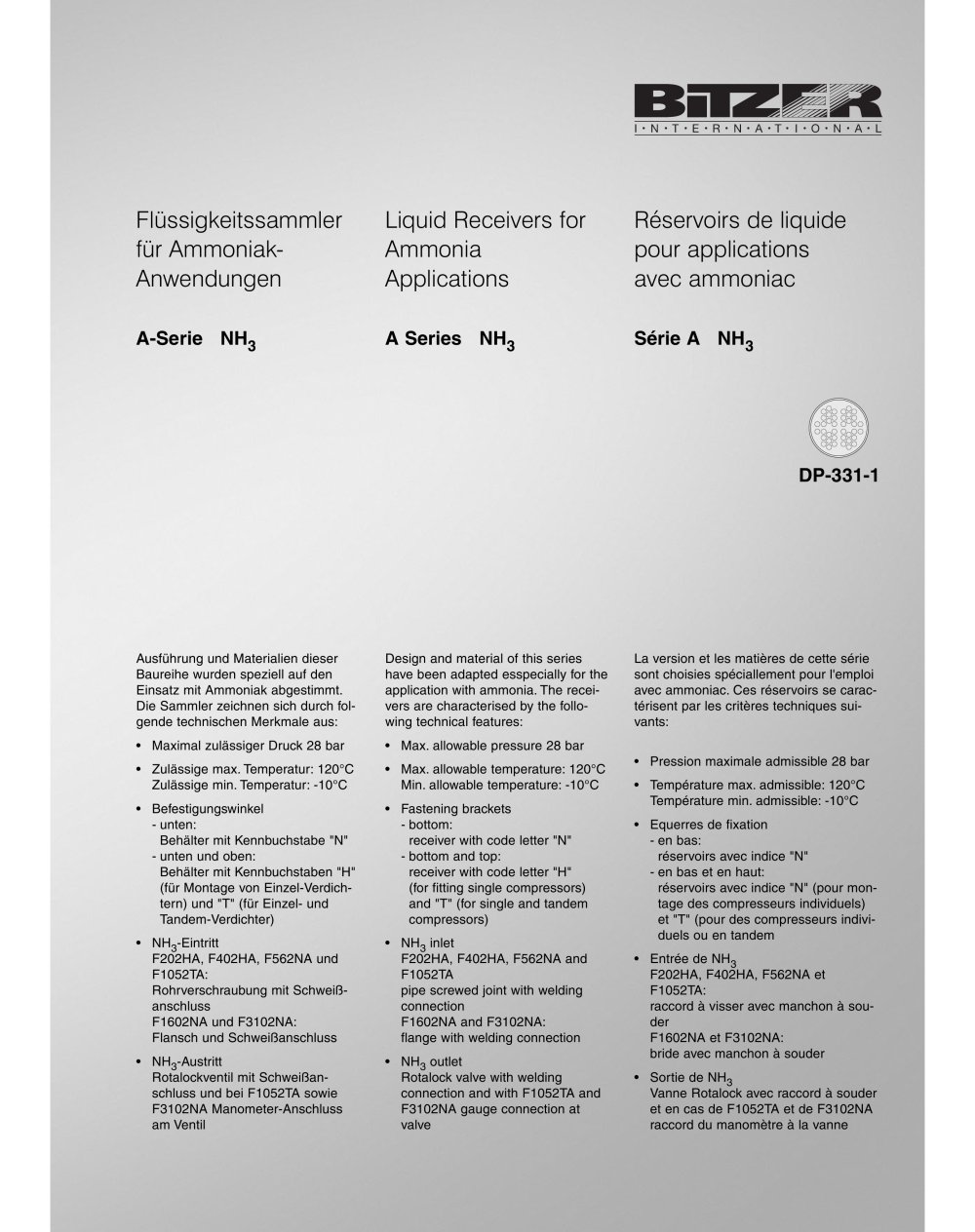

Flüssigkeitssammler für Ammoniak- Anwendungen A-Serie NH3 Liquid Receivers for Ammonia Applications A Series NH3 Réservoirs de liquide pour applications avec ammoniac Série A NH3 DP-331-1 Ausführung und Materialien dieser Baureihe wurden speziell auf den Einsatz mit Ammoniak abgestimmt. Die Sammler zeichnen sich durch folgende technischen Merkmale aus: • Maximal zulässiger Druck 28 bar • Zulässige max. Temperatur: 120°C Zulässige min. Temperatur: -10°C • Befestigungswinkel - unten: Behälter mit Kennbuchstabe "N" - unten und oben: Behälter mit Kennbuchstaben "H" (für Montage von Einzel-Verdichtern) und "T" (für Einzel- und Tandem-Verdichter) • NH3 -Eintritt F202HA, F402HA, F562NA und F1052TA: Rohrverschraubung mit Schweißanschluss F1602NA und F3102NA: Flansch und Schweißanschluss • NH3-Austritt Rotalockventil mit Schweißanschluss und bei F1052TA sowie F3102NA Manometer-Anschluss am Ventil Design and material of this series have been adapted esspecially for the application with ammonia. The receivers are characterised by the following technical features: • Max. allowable pressure 28 bar • Max. allowable temperature: 120°C Min. allowable temperature: -10°C • Fastening brackets - bottom: receiver with code letter "N" - bottom and top: receiver with code letter "H" (for fitting single compressors) and "T" (for single and tandem compressors) • NH3 inlet F202HA, F402HA, F562NA and F1052TA pipe screwed joint with welding connection F1602NA and F3102NA: flange with welding connection • NH3 outlet Rotalock valve with welding connection and with F1052TA and F3102NA gauge connection at valve La version et les matières de cette série sont choisies spéciallement pour l'emploi avec ammoniac. Ces réservoirs se caractérisent par les critères techniques suivants: • Pression maximale admissible 28 bar • Température max. admissible: 120°C Température min. admissible: -10°C • Equerres de fixation - en bas: réservoirs avec indice "N" - en bas et en haut: réservoirs avec indice "N" (pour montage des compresseurs individuels) et "T" (pour des compresseurs individuels ou en tandem • Entrée de NH3 F202HA, F402HA, F562NA et F1052TA: raccord à visser avec manchon à souder F1602NA et F3102NA: bride avec manchon à souder • Sortie de NH3 Vanne Rotalock avec raccord à souder et en cas de F1052TA et de F3102NA raccord du manomètre à la vanne
