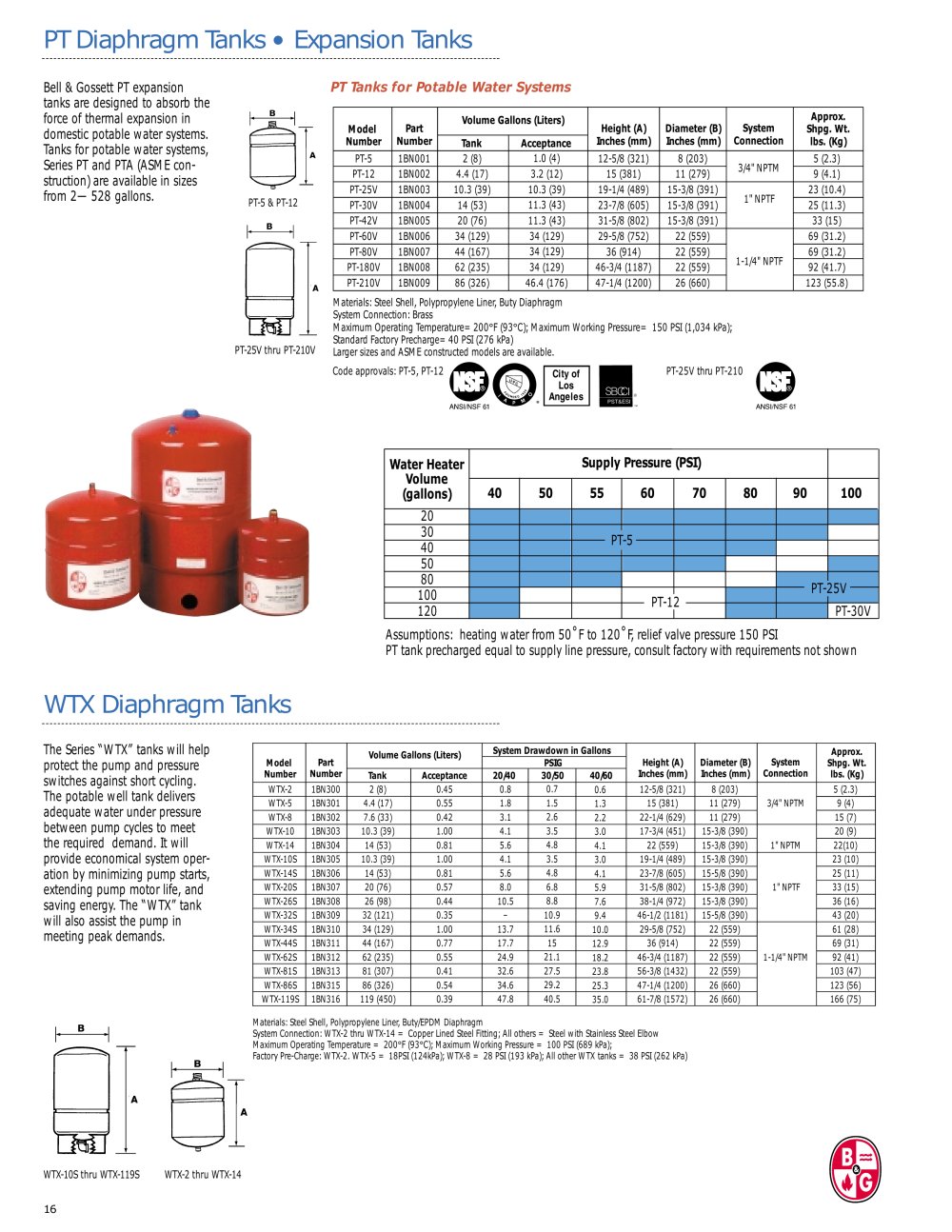

| | | PT Diaphragm Tanks • Expansion Tanks | | |
| | | |
| | | Bell & Gossett PT expansion tanks are designed to absorb the force of thermal expansion in domestic potable water systems. Tanks for potable water systems, Series PT and PTA (ASM E construction) are available in sizes from 2—528 gallons. | | Water Syste | | |
| | | |
| | | | | | | | | | | | | | | | Model Number | Part Number | Volume Gallons (Liters) | Height (A) Inches (mm) | Diameter (B) Inches (mm) | System Connection | Approx. Shpg. Wt. lbs. (Kg) | | | | Tank | Acceptance | | | | PT-5 | 1BN001 | 2 (8) | 1.0 (4) | 12-5/8 (321) | 8 (203) | 3/4" NPTM | 5 (2.3) | | | | PT-12 | 1BN002 | 4.4 (17) | 3.2 (12) | 15 (381) | 11 (279) | 9 (4.1) | | | | PT-25V | 1BN003 | 10.3 (39) | 10.3 (39) | 19-1/4 (489) | 15-3/8 (391) | 1" NPTF | 23 (10.4) | | | | PT-30V | 1BN004 | 14 (53) | 11.3 (43) | 23-7/8 (605) | 15-3/8 (391) | 25 (11.3) | | | | PT-42V | 1BN005 | 20 (76) | 11.3 (43) | 31-5/8 (802) | 15-3/8 (391) | 33 (15) | | | | PT-60V | 1BN006 | 34 (129) | 34 (129) | 29-5/8 (752) | 22 (559) | 1-1/4" NPTF | 69 (31.2) | | | | PT-80V | 1BN007 | 44 (167) | 34 (129) | 36 (914) | 22 (559) | 69 (31.2) | | | | PT-180V | 1BN008 | 62 (235) | 34 (129) | 46-3/4 (1187) | 22 (559) | 92 (41.7) | | | | PT-210V | 1BN009 | 86 (326) | 46.4 (176) | 47-1/4 (1200) | 26 (660) | 123 (55.8) | | | | | | | | | | | | | | | |
| | | |
| | | |
| | | Materials: Steel Shell, Polypropylene Liner, Buty Diaphragm System Connection: Brass Maximum Operating Temperature= 200°F (93°C); Maximum Working Pressure= Standard Factory Precharge= 40 PSI (276 kPa) Larger sizes and ASME constructed models are available. | | |
| | | 150 PSI (1,034 kPa); | | |
| | | |
| | | PT-25V thru PT-210V | | |
| | | |
| | | |
| | | | | | | | | | | City of | | | | | | Los Angeles | | SBCCI PST&ES | | | | | | | | | | |
| | | Code approvals: PT-5, PT-12 | | |
| | | PT-25V thru PT-210 | | |
| | | |
| | | |
| | | |
| | | Supply Pressure (PSI) | | |
| | | | | |
| | | |
| | | 40 | | 50 | | 55 | | 60 | | 70 | | 80 | | 90 | | 100 | | |
| | | |
| | | |
| | | 20 | | |
| | | |
| | | 30 | | |
| | | PT-5- | | |
| | | |
| | | 40 | | |
| | | |
| | | |
| | | 50 | | |
| | | |
| | | 80 | | |
| | | PT-25V | | |
| | | |
| | | 100 | | |
| | | |
| | | PT-12 | | |
| | | |
| | | PT-30V | | |
| | | 120 | | |
| | | |
| | | |
| | | |
| | | Assumptions: heating water from 50° F to 120° F relief cock pressure 150 PSI PT tank precharged equal to supply line pressure, consult factory with requirements not shown | | |
| | | |
| | | WTXDiaphragm Tan | | |
| | | |
| | | | | | | | | | | | | | | | | | | Model Number | Part Number | Volume Gallons (Liters) | System Drawdown in Gallons | Height (A) Inches (mm) | Diameter (B) Inches (mm) | System Connection | Approx. Shpg. Wt. lbs. (Kg) | | | | PSIG | | | | Tank | Acceptance | 20/40 | 30/50 | 40/60 | | | | WTX-2 | 1BN300 | 2 (8) | 0.45 | 0.8 | 0.7 | 0.6 | 12-5/8 (321) | 8 (203) | 3/4" NPTM | 5 (2.3) | | | | WTX-5 | 1BN301 | 4.4 (17) | 0.55 | 1.8 | 1.5 | 1.3 | 15 (381) | 11 (279) | 9 (4) | | | | WTX-8 | 1BN302 | 7.6 (33) | 0.42 | 3.1 | 2.6 | 2.2 | 22-1/4 (629) | 11 (279) | 15 (7) | | | | WTX-10 | 1BN303 | 10.3 (39) | 1.00 | 4.1 | 3.5 | 3.0 | 17-3/4 (451) | 15-3/8 (390) | 1" NPTM | 20 (9) | | | | WTX-14 | 1BN304 | 14 (53) | 0.81 | 5.6 | 4.8 | 4.1 | 22 (559) | 15-3/8 (390) | 22(10) | | | | WTX-10S | 1BN305 | 10.3 (39) | 1.00 | 4.1 | 3.5 | 3.0 | 19-1/4 (489) | 15-3/8 (390) | 1" NPTF | 23 (10) | | | | WTX-14S | 1BN306 | 14 (53) | 0.81 | 5.6 | 4.8 | 4.1 | 23-7/8 (605) | 15-5/8 (390) | 25 (11) | | | | WTX-20S | 1BN307 | 20 (76) | 0.57 | 8.0 | 6.8 | 5.9 | 31-5/8 (802) | 15-3/8 (390) | 33 (15) | | | | WTX-26S | 1BN308 | 26 (98) | 0.44 | 10.5 | 8.8 | 7.6 | 38-1/4 (972) | 15-3/8 (390) | 36 (16) | | | | WTX-32S | 1BN309 | 32 (121) | 0.35 | - | 10.9 | 9.4 | 46-1/2 (1181) | 15-5/8 (390) | 43 (20) | | | | WTX-34S | 1BN310 | 34 (129) | 1.00 | 13.7 | 11.6 | 10.0 | 29-5/8 (752) | 22 (559) | 1-1/4" NPTM | 61 (28) | | | | WTX-44S | 1BN311 | 44 (167) | 0.77 | 17.7 | 15 | 12.9 | 36 (914) | 22 (559) | 69 (31) | | | | WTX-62S | 1BN312 | 62 (235) | 0.55 | 24.9 | 21.1 | 18.2 | 46-3/4 (1187) | 22 (559) | 92 (41) | | | | WTX-81S | 1BN313 | 81 (307) | 0.41 | 32.6 | 27.5 | 23.8 | 56-3/8 (1432) | 22 (559) | 103 (47) | | | | WTX-86S | 1BN315 | 86 (326) | 0.54 | 34.6 | 29.2 | 25.3 | 47-1/4 (1200) | 26 (660) | 123 (56) | | | | WTX-119S | 1BN316 | 119 (450) | 0.39 | 47.8 | 40.5 | 35.0 | 61-7/8 (1572) | 26 (660) | 166 (75) | | | | | | | | | | | | | | | | | | |
| | | The Series "WTX" tanks will help protect the pump and suppliers of pressure switches against short cycling. The potable well tank delivers adequate water under pressure between pump cycles to meet the required demand. It will provide economical system operation by minimizing pump starts, extending pump motor life, and saving energy. The "WTX" tank will also assist the pump in meeting peak demands. | | |
| | | |
| | | |
| | | Materials: Steel Shell, Polypropylene Liner, Buty/EPDM Diaphragm System Connection: WTX-2 thru WTX-14 = Copper Lined Steel Professional fitting; All others = Steel with Stainless Steel Elbow Maximum Operating Temperature = 200°F(93°C); Maximum Working Pressure = 100 PS (689 kPa); Factory Pre-Charge: WTX-2. WTX-5 = 18PSI (124kPa); WTX-8 = 28 PSI (193 kPa); All other WTX tanks = 38 PSI (262 kPa) | | |
| | | |
| | | WTX-10S thru WTX-119S WTX-2 thru WTX-14 | | |
| | | |
| | | 16 | | |
| | | |
| | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | |
