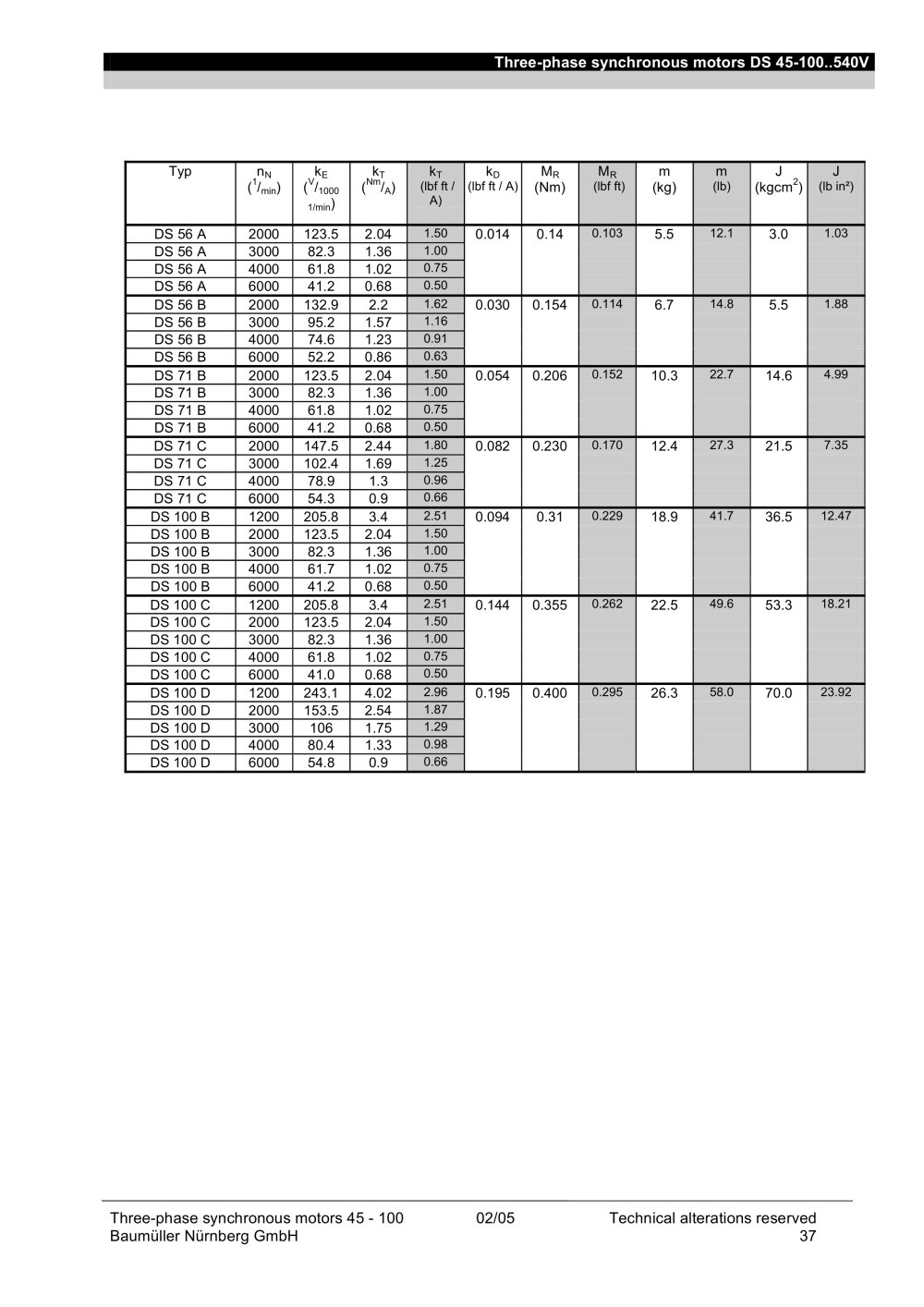

Three-phase synchronous motors DS 45-100..540V

Typ n
1 N V E Nm T k
T k
D M
R M
R m(kg) m J(kgcm J ( /
2 min )k ( /
10001/min ( /
A )
(lbf ft / (lbf ft / A) (Nm)
(lbf ft) (lb) )
(lb in²) )k
A) DS 56 A 2000 123.5 2.04
1.50 0.014 0.14
0.103 5.5
12.1 3.0
1.03 DS 56 A 3000 82.3 1.36
1.00 DS 56 A 4000 61.8 1.02
0.75 DS 56 A 6000 41.2 0.68
0.50 DS 56 B 2000 132.9 2.2
1.62 0.030 0.154
0.114 6.7
14.8 5.5
1.88 DS 56 B 3000 95.2 1.57
1.16 DS 56 B 4000 74.6 1.23
0.91 DS 56 B 6000 52.2 0.86
0.63 DS 71 B 2000 123.5 2.04
1.50 0.054 0.206
0.152 10.3
22.7 14.6
4.99 DS 71 B 3000 82.3 1.36
1.00 DS 71 B 4000 61.8 1.02
0.75 DS 71 B 6000 41.2 0.68
0.50 DS 71 C 2000 147.5 2.44
1.80 0.082 0.230
0.170 12.4
27.3 21.5
7.35 DS 71 C 3000 102.4 1.69
1.25 DS 71 C 4000 78.9 1.3
0.96 DS 71 C 6000 54.3 0.9
0.66 DS 100 B 1200 205.8 3.4
2.51 0.094 0.31
0.229 18.9
41.7 36.5
12.47 DS 100 B 2000 123.5 2.04
1.50 DS 100 B 3000 82.3 1.36
1.00 DS 100 B 4000 61.7 1.02
0.75 DS 100 B 6000 41.2 0.68
0.50 DS 100 C 1200 205.8 3.4
2.51 0.144 0.355
0.262 22.5
49.6 53.3
18.21 DS 100 C 2000 123.5 2.04
1.50 DS 100 C 3000 82.3 1.36
1.00 DS 100 C 4000 61.8 1.02
0.75 DS 100 C 6000 41.0 0.68
0.50 DS 100 D 1200 243.1 4.02
2.96 0.195 0.400
0.295 26.3
58.0 70.0
23.92 DS 100 D 2000 153.5 2.54
1.87 DS 100 D 3000 106 1.75
1.29 DS 100 D 4000 80.4 1.33
0.98 DS 100 D 6000 54.8 0.9
0.66

Three-phase synchronous motors 45 - 100 02/05 Technical alterations reserved Baumüller Nürnberg GmbH 37
