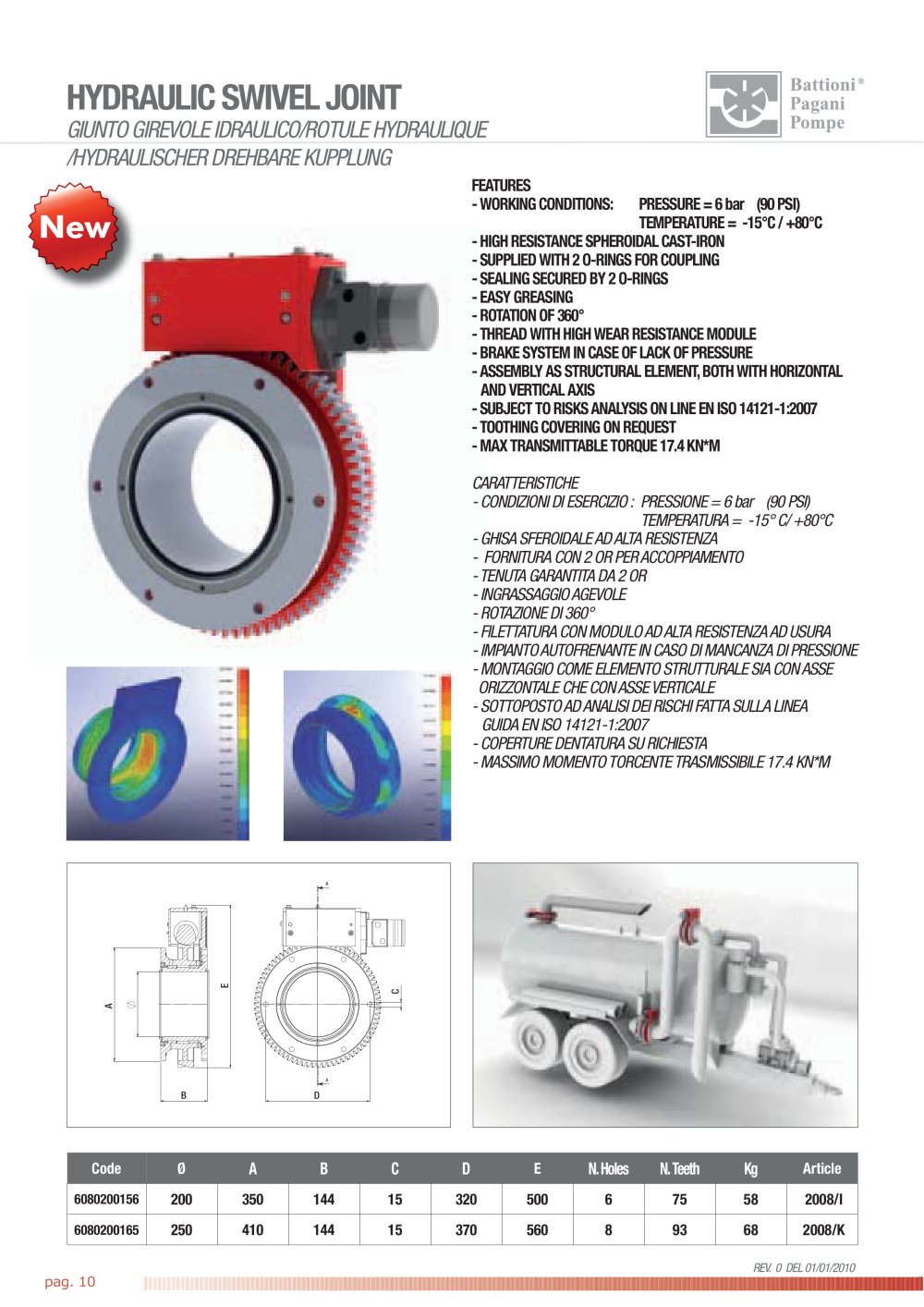

HYDRAULIC SWIVEL JOINT - BATTIONI PAGANI POMPE - #1

Text version of the page

.............. REV. 0 DEL 01/01/2010 Code Ø A B C D E N. Holes N. Teeth Kg Article 6080200156 200 350 144 15 320 500 6 75 58 2008/I 6080200165 250 410 144 15 370 560 8 93 68 2008/K FEATURES - WORKING CONDITIONS: PRESSURE = 6 bar (90 PSI) TEMPERATURE = -15°C / +80°C - HIGH RESISTANCE SPHEROIDAL CAST-IRON - SUPPLIED WITH 2 O-RINGS FOR COUPLING - SEALING SECURED BY 2 O-RINGS - EASY GREASING - ROTATION OF 360° - THREAD WITH HIGH WEAR RESISTANCE MODULE - BRAKE SYSTEM IN CASE OF LACK OF PRESSURE - ASSEMBLY AS STRUCTURAL ELEMENT, BOTH WITH HORIZONTAL AND VERTICAL AXIS - SUBJECT TO RISKS ANALYSIS ON LINE EN ISO 14121-1:2007 - TOOTHING COVERING ON REQUEST - MAX TRANSMITTABLE TORQUE 17.4 KN*M CARATTERISTICHE - CONDIZIONI DI ESERCIZIO : PRESSIONE = 6 bar (90 PSI) TEMPERATURA = -15° C/ +80°C - GHISA SFEROIDALE AD ALTA RESISTENZA - FORNITURA CON 2 OR PER ACCOPPIAMENTO - TENUTA GARANTITA DA 2 OR - INGRASSAGGIO AGEVOLE - ROTAZIONE DI 360° - FILETTATURA CON MODULO AD ALTA RESISTENZA AD USURA - IMPIANTO AUTOFRENANTE IN CASO DI MANCANZA DI PRESSIONE - MONTAGGIO COME ELEMENTO STRUTTURALE SIA CON ASSE ORIZZONTALE CHE CON ASSE VERTICALE - SOTTOPOSTO AD ANALISI DEI RISCHI FATTA SULLA LINEA GUIDA EN ISO 14121-1:2007 - COPERTURE DENTATURA SU RICHIESTA - MASSIMO MOMENTO TORCENTE TRASMISSIBILE 17.4 KN*M HYDRAULIC SWIVEL JOINT GIUNTO GIREVOLE IDRAULICO/ROTULE HYDRAULIQUE /HYDRAULISCHER DREHBARE KUPPLUNG D C A A A B E
