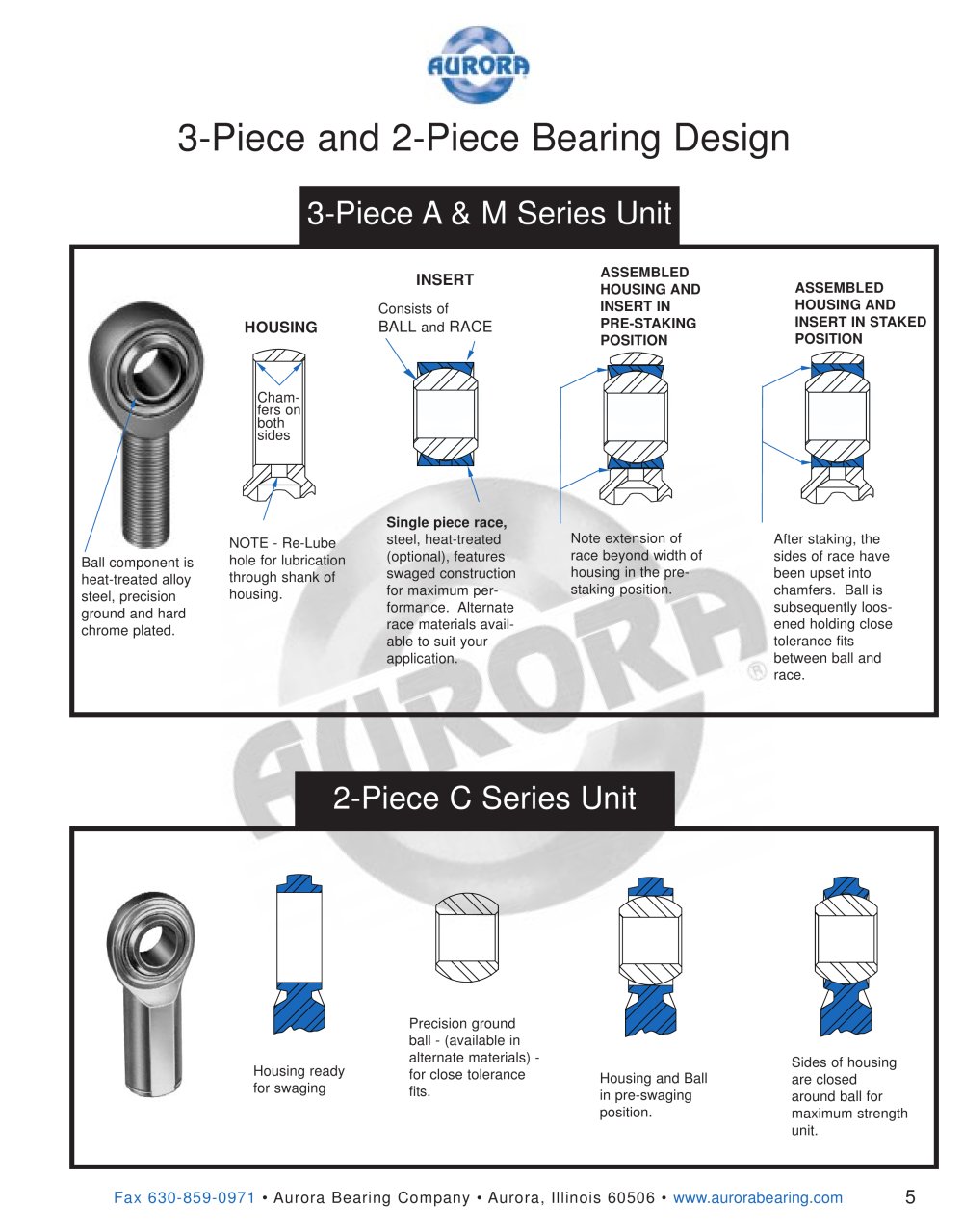

| 3-Piece and 2-Piece Bearing Design | ||||||||||||||||||||||||||||||||||||||||||
| 3-Piece A & M Series Unit | ||||||||||||||||||||||||||||||||||||||||||
| ASSEMBLED HOUSING AND INSERT IN PRE-STAKING POSITION | ||||||||||||||||||||||||||||||||||||||||||
| INSERT Consists of BALL and RACE | ||||||||||||||||||||||||||||||||||||||||||
| ASSEMBLED HOUSING AND INSERT IN STAKED POSITION | ||||||||||||||||||||||||||||||||||||||||||
| HOUSING | ||||||||||||||||||||||||||||||||||||||||||
| Chamfers on both sides | ||||||||||||||||||||||||||||||||||||||||||
| za | ||||||||||||||||||||||||||||||||||||||||||
| Single piece race, steel, heat-treated (optional), features swaged construction for maximum performance. Alternate race materials available to suit your application. | ||||||||||||||||||||||||||||||||||||||||||
| Note extension of race beyond width of housing in the pre-staking position. | ||||||||||||||||||||||||||||||||||||||||||
| After staking, the sides of race have been upset into chamfers. Ball is subsequently loosened holding close tolerance fits between ball and race. | ||||||||||||||||||||||||||||||||||||||||||
| NOTE - Re-Lube hole for lubrication through shank of housing. | ||||||||||||||||||||||||||||||||||||||||||
| Ball component is heat-treated alloy steel, precision ground and hard chrome plated. | ||||||||||||||||||||||||||||||||||||||||||
| 2-Piece C Series Unit | ||||||||||||||||||||||||||||||||||||||||||
| Precision ground ball - (available in alternate materials) for close tolerance fits. | ||||||||||||||||||||||||||||||||||||||||||
| Sides of housing are closed around ball for maximum strength unit. | ||||||||||||||||||||||||||||||||||||||||||
| Housing ready for swaging | ||||||||||||||||||||||||||||||||||||||||||
| Housing and Ball in pre-swaging position. | ||||||||||||||||||||||||||||||||||||||||||
