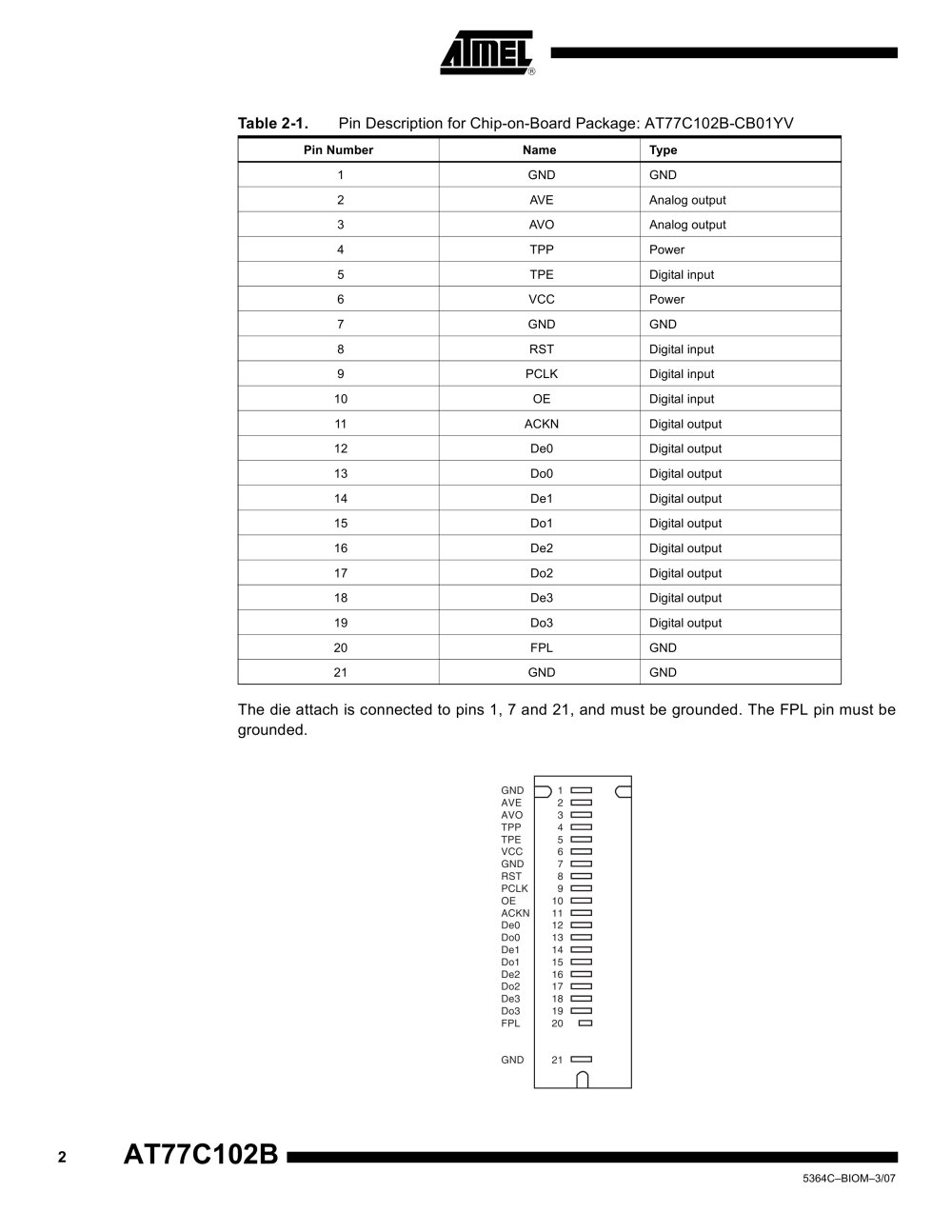

| | | Table 2-1. Pin Description for Chip-on-Board Package: AT77C102B-CB01YV | | |
| | | |
| | | | | | | | | | | Pin Number | Name | Type | | | | 1 | GND | GND | | | | 2 | AVE | Analog output | | | | 3 | AVO | Analog output | | | | 4 | TPP | Power | | | | 5 | TPE | Digital input | | | | 6 | VCC | Power | | | | 7 | GND | GND | | | | 8 | RST | Digital input | | | | 9 | PCLK | Digital input | | | | 10 | OE | Digital input | | | | 11 | ACKN | Digital output | | | | 12 | De0 | Digital output | | | | 13 | Do0 | Digital output | | | | 14 | De1 | Digital output | | | | 15 | Do1 | Digital output | | | | 16 | De2 | Digital output | | | | 17 | Do2 | Digital output | | | | 18 | De3 | Digital output | | | | 19 | Do3 | Digital output | | | | 20 | FPL | GND | | | | 21 | GND | GND | | | | | | | | | | |
| | | |
| | | The die attach is connected to pins 1, 7 and 21, and must be grounded. The FPL pin must be grounded. | | |
| | | |
| | | | | | | | | | | | GND | 1 | ,=. | c | | | | AVE | | 1 1 | | | | | AVO | 3 | 1-1 | | | | | TPP | 4 | 1-1 | | | | | TPE | 5 | 1-1 | | | | | VCC | 6 | 1-1 | | | | | GND | 7 | 1-1 | | | | | RST | CO | 1-1 | | | | | PCLK | 9 | 1-1 | | | | | OE | 10 | 1-1 | | | | | ACKN | 11 | 1-1 | | | | | De0 | 12 | 1-1 | | | | | Do0 | 13 | 1-1 | | | | | Del | 14 | 1-1 | | | | | Do1 | 15 | 1-1 | | | | | De2 | 16 | 1-1 | | | | | Do2 | 17 | 1-1 | | | | | De3 | 18 | 1-1 | | | | | Do3 | 19 | 1-1 | | | | | FPL | 20 | 1=1 | | | | | GND | 21 | | | | | | | | n | | | | | | | | | | | | | | | | | |
| | | |
