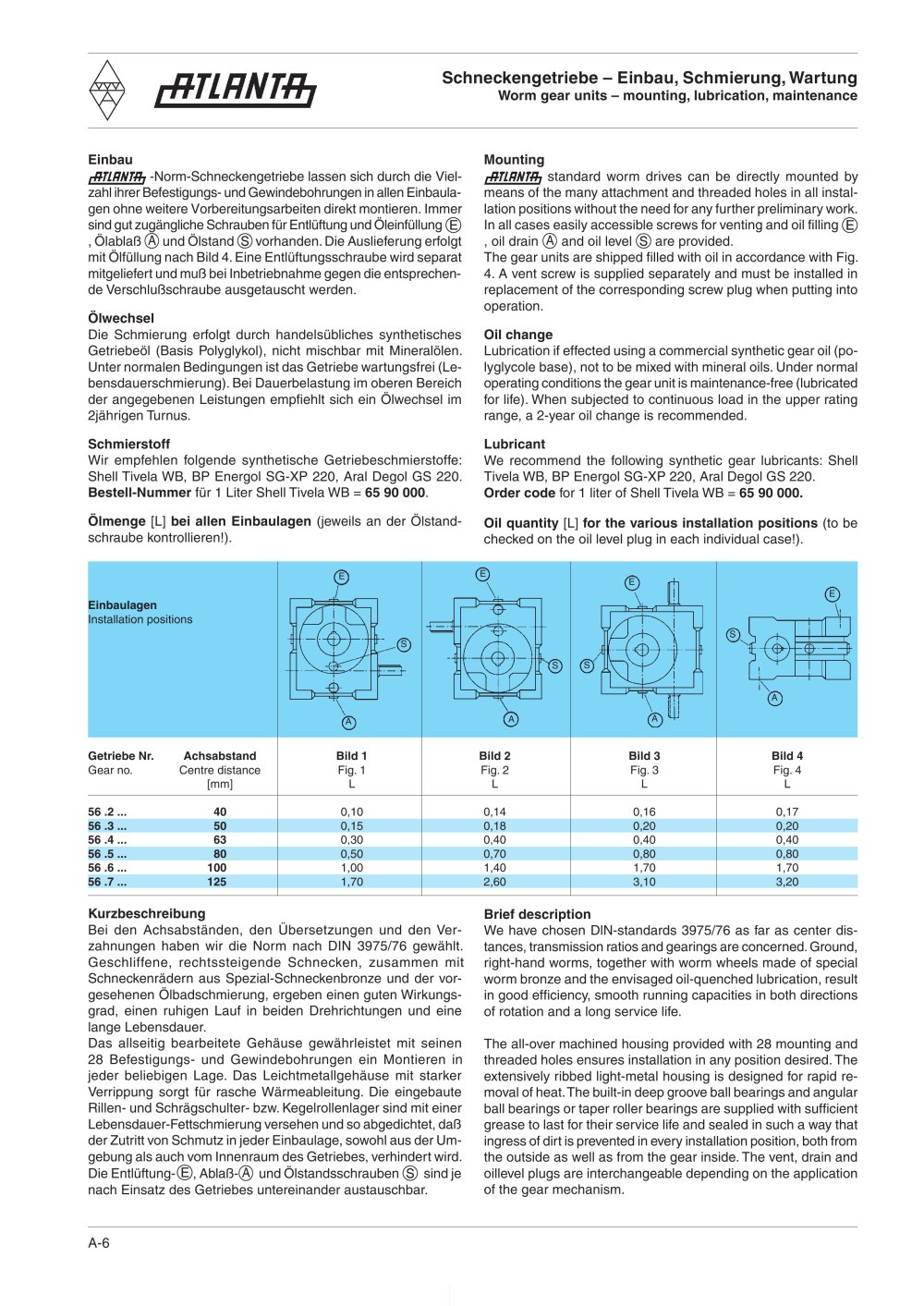

| Schneckengetriebemotoren - Typenbezeichnung Worm gear motors - Type designation | |||||||||||||||||||||||||||||||||
| Bestell-Nr. Schneckengetriebemotoren Order no. worm gear motors | |||||||||||||||||||||||||||||||||
| 55 24 061 - 3 | 90 - 2 | ||||||||||||||||||||||||||||||||
| T T TT | |||||||||||||||||||||||||||||||||
| Schneckengetriebemotor Worm gear motor | |||||||||||||||||||||||||||||||||
| Getriebegröße/Achsabstand 22 : a0 = 40 mm Gear size / Centre distance 23 : a0 = 50 mm | |||||||||||||||||||||||||||||||||
| 24 : a0 = 63 mm 25 : a0 = 80 mm 26 : a0 = 100 mm 27 : a0 = 125 mm | |||||||||||||||||||||||||||||||||
| Polzahl des Motors | 0-4 : 4-polig/pole | ||||||||||||||||||||||||||||||||
| Number of poles for motor 5-9 : 2-polig/pole | |||||||||||||||||||||||||||||||||
| Getriebe-Untersetzung Gear ratio | |||||||||||||||||||||||||||||||||
| Einbaulage Schneckengetriebemotor Mounting position worm gear motor | |||||||||||||||||||||||||||||||||
| Lage Klemmkasten 0°, 90°, 180°, 270° Position terminal box | |||||||||||||||||||||||||||||||||
| Lage Zubehör (separate Bestell-Nr., siehe Seite C-4 ff.) Position accessories (extra order no., page C-4 cont.) - Abtriebswelle, Lage 1, 2 und 1 + 2 Output shaft, position 1, 2 and 1 + 2 - Abtriebsflansch, Lage 1, 2 Output flange, position 1, 2 | |||||||||||||||||||||||||||||||||
| Die vollständige Typenbezeichnung beinhaltet Bestell-Nr., The complete type designation contains order no., mounting Einbaulage, Lage Klemmkasten und Abtriebsflansch/ position, position of terminal box and output flange/shaft. Abtriebswelle. If only the order no. is given the worm gear motor will be Wird nur die Bestell-Nr. angegeben, ist die Ausführung au- delivered automatically in standard mounting position 2. tomatisch in Standard-Einbaulage 2. Zusätzlich bestelltes Accessories ordered additional will be mounted in position 2. Zubehör wird dann in Lage 1 montiert. Beispiel: Example: Schneckengetriebemotor 0,55 kW Worm gear motor 0,55 kW Abtriebsdrehzahl n2 23 min1 Output speed n2 23 min1 Einbaulage 3 Mounting position 3 Klemmkasten 90° Terminal box 90° Abtriebsflansch Lage 2 Output flange position 2 Abtriebswelle einseitig kurz Lage 2 Output single shaft short position 2 Bestellung: 55 24 061-3-90-2 Schneckengetriebemotor Order: 55 24 061-3-90-2 worm gear motor | |||||||||||||||||||||||||||||||||
| 65 14 000 output flange 65 04 000 output shaft | |||||||||||||||||||||||||||||||||
| 65 14 000 Abtriebsflansch 65 04 000 Abtriebswelle | |||||||||||||||||||||||||||||||||
