rRTLRNTfh

Zubehör Abtrieb - Synchron-Zahnriementriebe - Zahnriemen-Teilung 8 M (8 mm)

HTD®-Zahnriemenräder für Klemmbuchsen (Patent Dodge Taper-Lock und System Vecobloc®) Output accessories - Synchronous toothed belt drives - Toothed belt-pitch 8 M (8 mm)

HTD®-toothed pulleys for clamping bushes (Patent Dodge Taper-Lock and System Vecobloc®)

I— b —H

Typ 4F Typ 5F


HDT® 8 M-50 (Zahnriemenbreite / Tothed belt width 50 mm)
Bestell-Nr. Int. Zähnez. Typ Mate-Order code Code-Nr. no.of Type rial b d_bCode no. teeth	4	d_w	D	H D, t s È	Klemmbuchsen C lamping bushes Bestell-Nr. Bohrung Order code Bore
31 64 544 44-8M-50 44 4F GG 60 119,0	110,67	112,05	-	- 91 14,0 32 1,71	80 11 030 30
31 64 548 48-8M-50 48 4F GG 60 127,0	120,86	122,23	-	- 95 14,0 32 2,30	80 11 030 30

31 64 556 56-8M-50 56 4F GG 60 148,0 141,23 142,60 - - 116 7,5 45 3,40 80 13 030 30

HDT® 8 M-85 (Zahnriemenbreite / Tothed belt width 85 mm)

Klemmbuchsen

C lamping bushes Bestell-Nr. Bohrung

Bestell-Nr. Int. Order code Code-Nr.

Code no.

Zähnez. Typ Mate-no.of Type rial b teeth

d_w

H D, t s

Order code

Bore


31 66 534	34-8M-85 34	4F GG	95 91,0	85,22	86,58		_	65 28,5 38 1,43	80 08 030 30
31 66 536	36-8M-85 36	4F GG	95 98,5	90,30	91,67	-	-	68 28,5 38 1,87	80 08 030 30
31 66 538	38-8M-85 38	4F GG	95 103,0	95,39	96,77	-	-	72 28,5 38 2,20	80 08 030 30
31 66 540	40-8M-85 40	4F GG	95 106,0	100,49	101,86			82 31,5 32 1,78	80 11 030 30
31 66 544	44-8M-85 44	4F GG	95 119,0	110,67	112,05	-	-	91 31,5 32 2,30	80 11 030 30
31 66 548	48-8M-85 48	4F GG	95 127,0	120,86	122,23			100 25,0 45 2,66	80 13 030 30
31 66 556	56-8M-85 56	4F GG	95 143,0	141,23	142,60	-	-	117 25,0 45 4,45	80 13 030 30

Andere Teilungen, Zähnezahlen und Riemenbreiten sind auf Anfrage ebenfalls lieferbar. / Other pitches, number of teeth and belt width available on request.

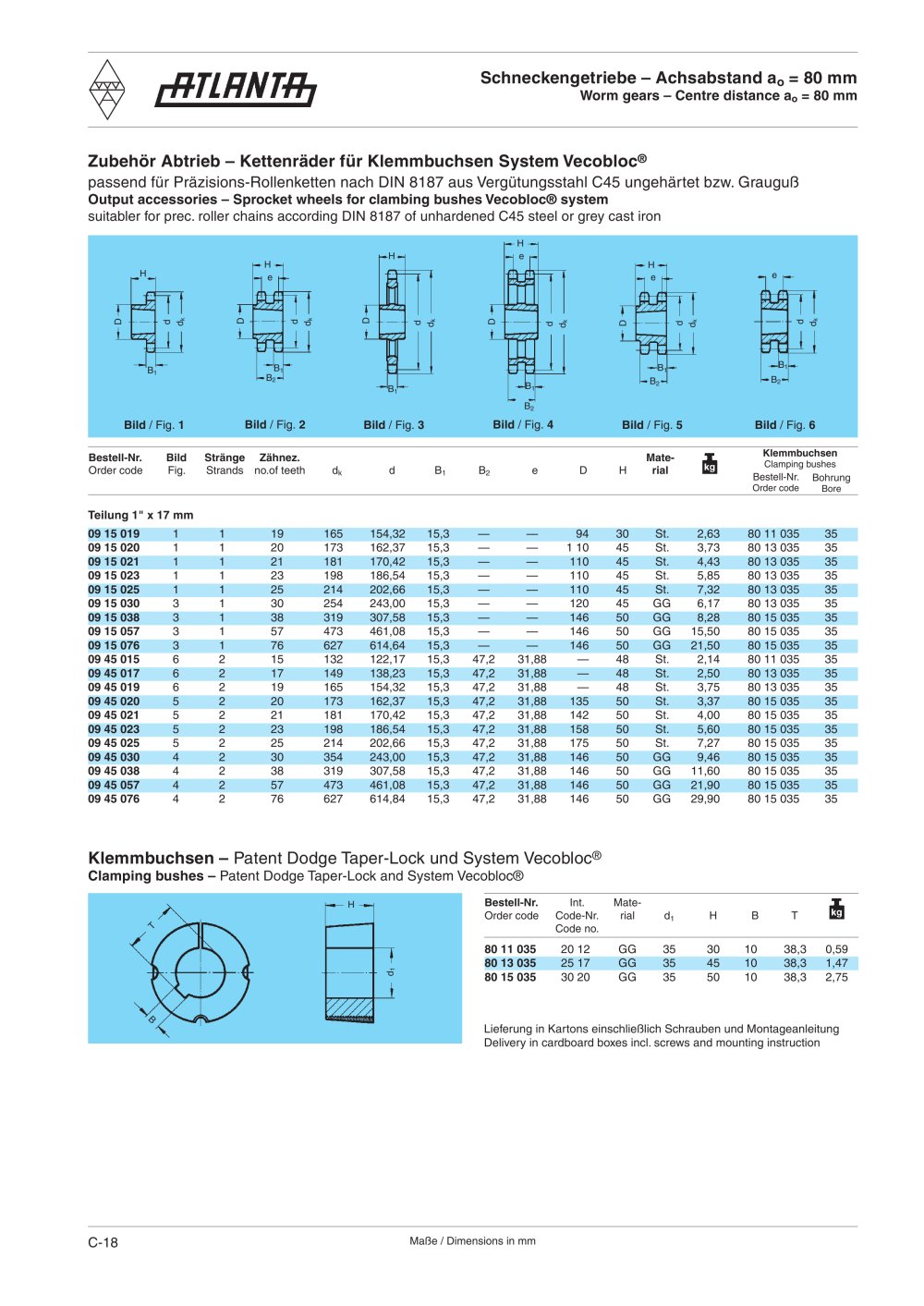

Klemmbuchsen - Patent Dodge Taper-Lock und System Vecobloc® Clamping bushes - Patent Dodge Taper-Lock and System Vecobloc®

Bestell-Nr. Int.

Order code Code-Nr.

Material d, H

B T E


Code no.
80 08 030	16 15 GG 30	40 8 33,3 0,46
80 11 030	20 16 GG 30	30 8 33,3 0,62
80 13 030	25 17 GG 30	45 8 33,3 1,50
80 15 030	30 20 GG 30	50 8 33,3 2,83

Lieferung in Kartons einschließlich Schrauben und Montageanleitung Delivery in cardboard boxes incl. screws and mounting instruction
