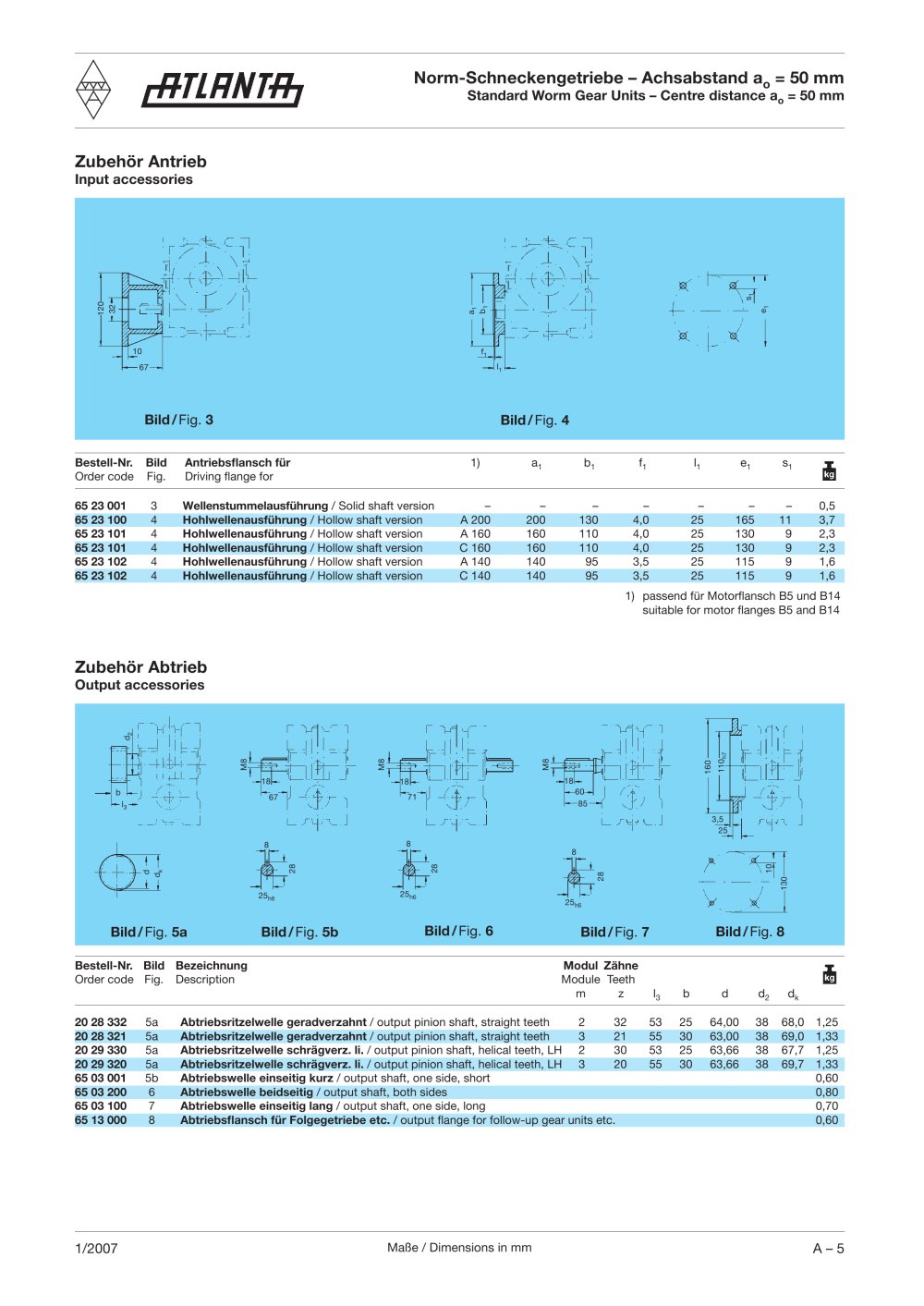

Norm-Schneckengetriebe – Achsabstand a

o

= 50 mm

Standard Worm Gear Units – Centre distance a

o

= 50 mm

Zubehör Antrieb

Input accessories

1 s 1 1 1 e 32120 b a f 1 6710 l 1

Fig. 3Bild / Fig. 4 Bild /

Bestell-Nr. Bild Antriebsflansch für 1) a
1 b
1 f
1 l
1 e
1 s
1 Order code Fig. Driving flange for 65 23 001 3 Wellenstummelausführung / Solid shaft version – – – – – – – 0,5 65 23 100 4 Hohlwellenausführung / Hollow shaft version A 200 200 130 4,0 25 165 11 3,7 65 23 101 4 Hohlwellenausführung / Hollow shaft version A 160 160 110 4,0 25 130 9 2,3 65 23 101 4 Hohlwellenausführung / Hollow shaft version C 160 160 110 4,0 25 130 9 2,3 65 23 102 4 Hohlwellenausführung / Hollow shaft version A 140 140 95 3,5 25 115 9 1,6 65 23 102 4 Hohlwellenausführung / Hollow shaft version C 140 140 95 3,5 25 115 9 1,6 1) passend für Motorflansch B5 und B14 suitable for motor flanges B5 and B14

Zubehör Abtrieb

Output accessories Bild /

2 d h7 M8 M8 M8 160110 1867 1871 186085 bl 3 253,5 825 8 8 k 28 28 dd 28 h6 25 13010 h6 25 h6

Fig. 5aBild / Fig. 5bBild / Fig. 6 Fig. 7Bild / Fig. 8Bild /

Bestell-Nr. Bild Bezeichnung Modul Zähne Order code Fig. Description Module Teeth m z l
3 b d d
2 d
k 20 28 332 5a Abtriebsritzelwelle geradverzahnt / output pinion shaft, straight teeth 2 32 53 25 64,00 38 68,0 1,25 20 28 321 5a Abtriebsritzelwelle geradverzahnt / output pinion shaft, straight teeth 3 21 55 30 63,00 38 69,0 1,33 20 29 330 5a Abtriebsritzelwelle schrägverz. li. / output pinion shaft, helical teeth, LH 2 30 53 25 63,66 38 67,7 1,25 20 29 320 5a Abtriebsritzelwelle schrägverz. li. / output pinion shaft, helical teeth, LH 3 20 55 30 63,66 38 69,7 1,33 65 03 001 5b Abtriebswelle einseitig kurz / output shaft, one side, short 0,60 65 03 200 6 Abtriebswelle beidseitig / output shaft, both sides 0,80 65 03 100 7 Abtriebswelle einseitig lang / output shaft, one side, long 0,70 65 13 000 8 Abtriebsflansch für Folgegetriebe etc. / output flange for follow-up gear units etc. 0,60

Maße / Dimensions in mm

A – 51/2007
