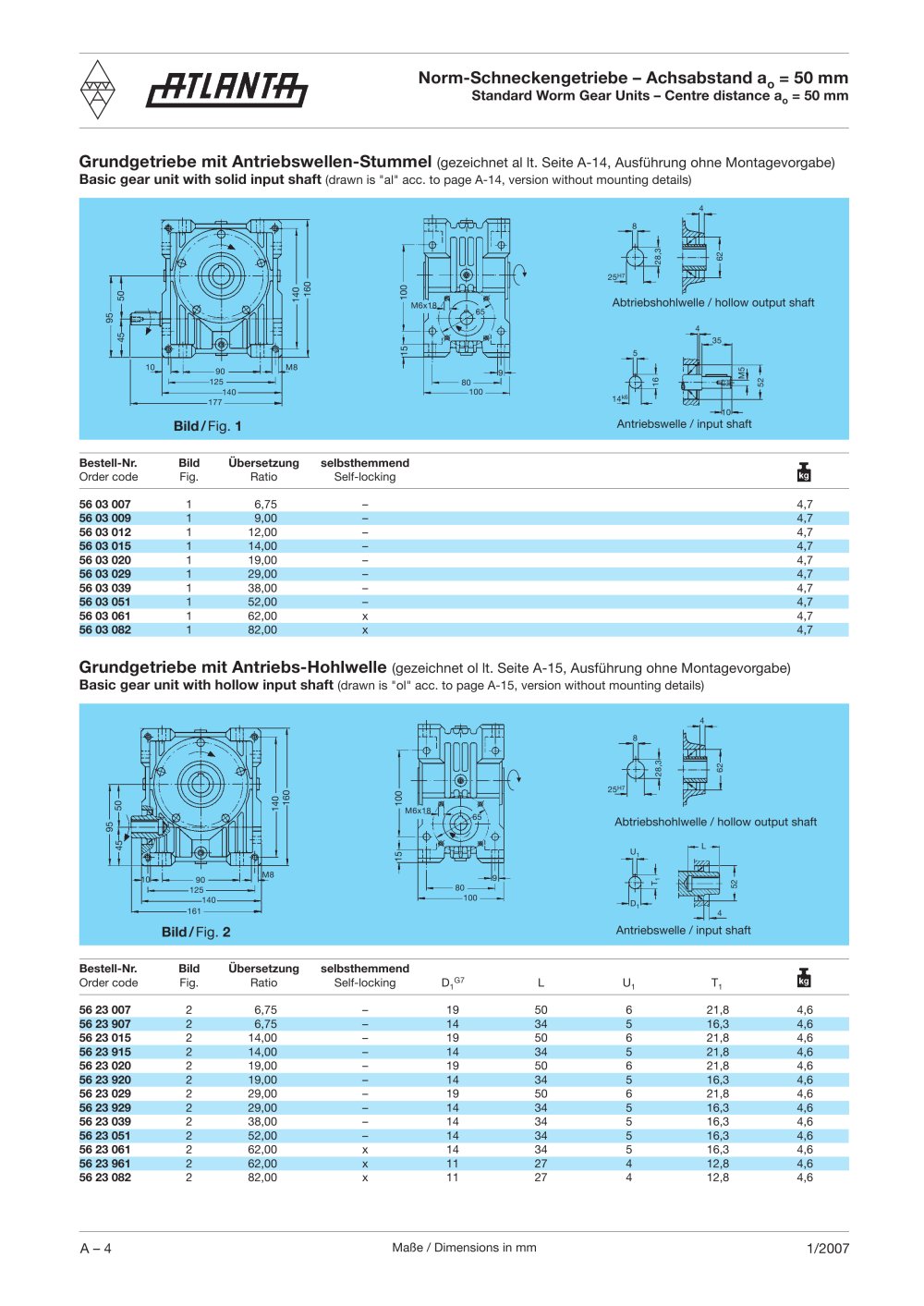

Norm-Schneckengetriebe – Achsabstand a

o

= 50 mm

Standard Worm Gear Units – Centre distance a

o

= 50 mm

Grundgetriebe mit Antriebswellen-Stummel

(gezeichnet al lt. Seite A-14, Ausführung ohne Montagevorgabe) Basic gear unit with solid input shaft

(drawn is "al" acc. to page A-14, version without mounting details)

4 825 62 28,3 H7 100 504595 140160 Abtriebshohlwelle / hollow output shaft Antriebswelle / input shaft
354 15 5 10 90140177125 M8 M5 80659M6x18 16 52 100 M6x18980 14 k6 10

Bild / Fig. 1 Bild /

Bestell-Nr. Bild Übersetzung selbsthemmend Order code Fig. Ratio Self-locking 56 03 007 1 6,75 – 4,7 56 03 009 1 9,00 – 4,7 56 03 012 1 12,00 – 4,7 56 03 015 1 14,00 – 4,7 56 03 020 1 19,00 – 4,7 56 03 029 1 29,00 – 4,7 56 03 039 1 38,00 – 4,7 56 03 051 1 52,00 – 4,7 56 03 061 1 62,00 x 4,7 56 03 082 1 82,00 x 4,7

Grundgetriebe mit Antriebs-Hohlwelle

(gezeichnet ol lt. Seite A-15, Ausführung ohne Montagevorgabe) Basic gear unit with hollow input shaft

(drawn is "ol" acc. to page A-15, version without mounting details)

4 8 62 28,3 25 H7 100 140 65 955045 160 Abtriebshohlwelle / hollow output shaftAntriebswelle / input shaft
U L 1 15 M81016114012590 1 T 52 100 D 1 4

Fig. 2

Bestell-Nr. Bild Übersetzung selbsthemmend Order code Fig. Ratio Self-locking D
1G7 L U
1 T
1 56 23 007 2 6,75 – 19 50 6 21,8 4,6 56 23 907 2 6,75 – 14 34 5 16,3 4,6 56 23 015 2 14,00 – 19 50 6 21,8 4,6 56 23 915 2 14,00 – 14 34 5 21,8 4,6 56 23 020 2 19,00 – 19 50 6 21,8 4,6 56 23 920 2 19,00 – 14 34 5 16,3 4,6 56 23 029 2 29,00 – 19 50 6 21,8 4,6 56 23 929 2 29,00 – 14 34 5 16,3 4,6 56 23 039 2 38,00 – 14 34 5 16,3 4,6 56 23 051 2 52,00 – 14 34 5 16,3 4,6 56 23 061 2 62,00 x 14 34 5 16,3 4,6 56 23 961 2 62,00 x 11 27 4 12,8 4,6 56 23 082 2 82,00 x 11 27 4 12,8 4,6

A – 41/2007

Maße / Dimensions in mm
