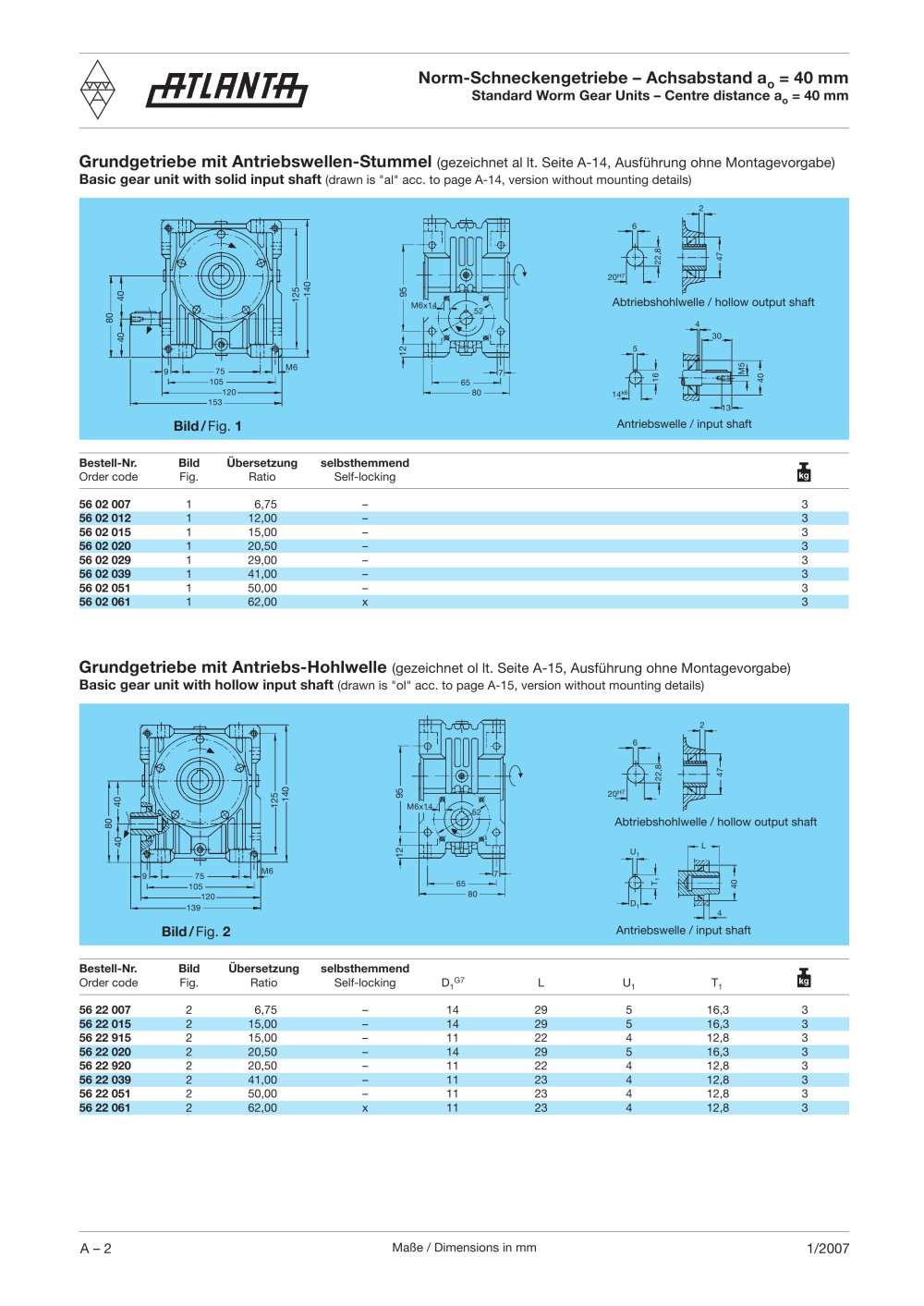

Norm-Schneckengetriebe – Achsabstand a

o

= 40 mm

Standard Worm Gear Units – Centre distance a

o

= 40 mm

Grundgetriebe mit Antriebswellen-Stummel

(gezeichnet al lt. Seite A-14, Ausführung ohne Montagevorgabe) Basic gear unit with solid input shaft

(drawn is "al" acc. to page A-14, version without mounting details)

2 620 47 22,8 H7 140125 9512 404080 5280765M6x14 M6x145276580 Abtriebshohlwelle / hollow output shaft Antriebswelle / input shaft
304 5 75120153105 M69 M5 16 40 14 k6 13

Bild / Fig. 1

Bestell-Nr. Bild Übersetzung selbsthemmend Order code Fig. Ratio Self-locking 56 02 007 1 6,75 – 3 56 02 012 1 12,00 – 3 56 02 015 1 15,00 – 3 56 02 020 1 20,50 – 3 56 02 029 1 29,00 – 3 56 02 039 1 41,00 – 3 56 02 051 1 50,00 – 3 56 02 061 1 62,00 x 3

Grundgetriebe mit Antriebs-Hohlwelle

(gezeichnet ol lt. Seite A-15, Ausführung ohne Montagevorgabe) Basic gear unit with hollow input shaft

(drawn is "ol" acc. to page A-15, version without mounting details)

2 6 47 22,8 95 20 H7 804040 140125 Abtriebshohlwelle / hollow output shaftAntriebswelle / input shaft
12 U L 1 M6913912010575 1 T 40 D 1 4

Bild / Fig. 2

Bestell-Nr. Bild Übersetzung selbsthemmend Order code Fig. Ratio Self-locking D
1G7 L U
1 T
1 56 22 007 2 6,75 – 14 29 5 16,3 3 56 22 015 2 15,00 – 14 29 5 16,3 3 56 22 915 2 15,00 – 11 22 4 12,8 3 56 22 020 2 20,50 – 14 29 5 16,3 3 56 22 920 2 20,50 – 11 22 4 12,8 3 56 22 039 2 41,00 – 11 23 4 12,8 3 56 22 051 2 50,00 – 11 23 4 12,8 3 56 22 061 2 62,00 x 11 23 4 12,8 3

A – 21/2007

Maße / Dimensions in mm
