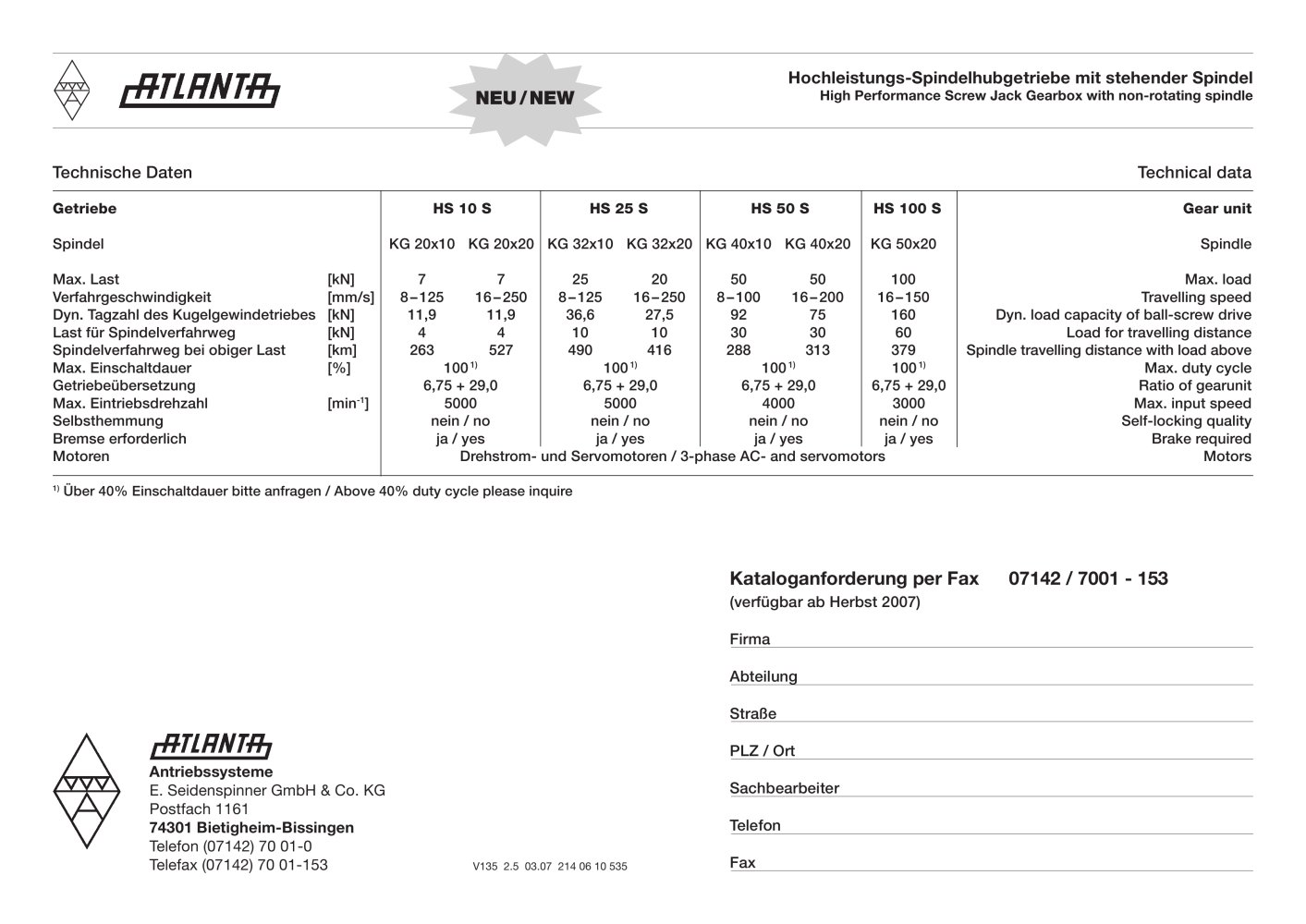

Hochleistungs-Spindelhubgetriebe mit stehender Spindel

Screw Jack Gearbox - 19987 NEU / NEW

High Performance Screw Jack Gearbox with non-rotating spindle

Technische Daten Technical data

Getriebe HS 10 S HS 25 S HS 50 S HS 100 S Gear unit Spindel KG 20x10 KG 20x20 KG 32x10 KG 32x20 KG 40x10 KG 40x20 KG 50x20 SpindleMax. Last [kN] 7 7 25 20 50 50 100 Max. loadVerfahrgeschwindigkeit [mm/s] 8 – 125 16 – 250 8 – 125 16 – 250 8 – 100 16 – 200 16 – 150 Travelling speed Dyn. Tagzahl des Kugelgewindetriebes [kN] 11,9 11,9 36,6 27,5 92 75 160 Dyn. load capacity of ball-screw drive Last für Spindelverfahrweg [kN] 4 4 10 10 30 30 60 Load for travelling distanceSpindelverfahrweg bei obiger Last [km] 263 527 490 416 288 313 379 Spindle travelling distance with load aboveMax. Einschaltdauer [%] 100
1) 100
1) 100
1) 100
1) Max. duty cycleGetriebeübersetzung 6,75 + 29,0 6,75 + 29,0 6,75 + 29,0 6,75 + 29,0 Ratio of gearunit Max. Eintriebsdrehzahl [min
-1 ] 5000 5000 4000 3000 Max. input speedSelbsthemmung nein / no nein / no nein / no nein / no Self-locking qualityBremse erforderlich ja / yes ja / yes ja / yes ja / yes Brake required Motoren Drehstrom- und Servomotoren / 3-phase AC- and servomotors Motors
1) Über 40% Einschaltdauer bitte anfragen / Above 40% duty cycle please inquire

Kataloganforderung per Fax 07142 / 7001 - 153

(verfügbar ab Herbst 2007)Firma Abteilung StraßePLZ / OrtSachbearbeiter Telefon Fax Telefon (07142) 70 01-0 Telefax (07142) 70 01-153 74301 Bietigheim-Bissingen Antriebssysteme E. Seidenspinner GmbH & Co. KG Postfach 1161

V135 2.5 03.07 214 06 10 535
