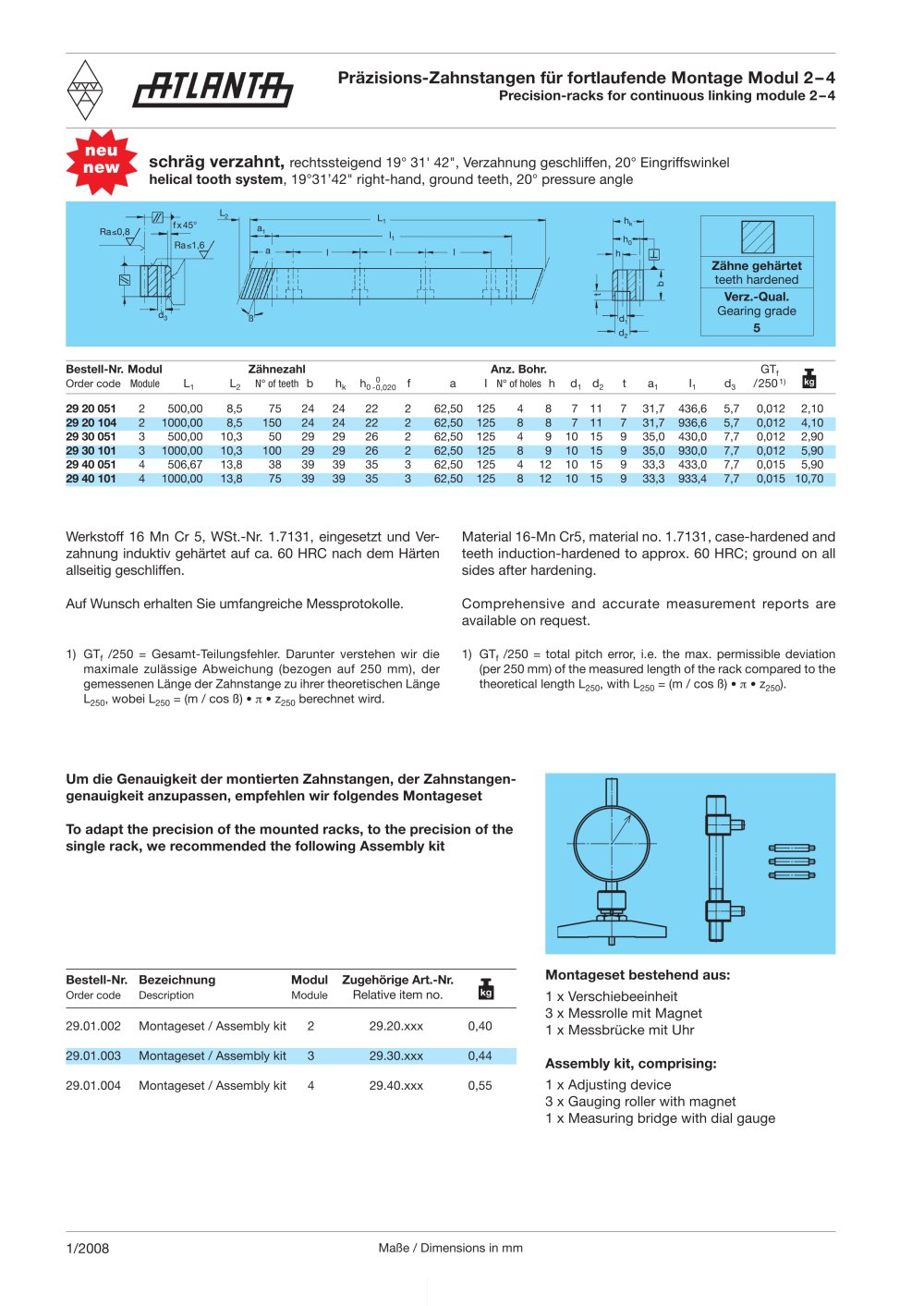

Präzisions-Zahnstangen für fortlaufende Montage Modul 2 – 4

Precision-racks for continuous linking module 2 – 4

neunew schräg verzahnt,

rechtssteigend 19° 31' 42", Verzahnung geschliffen, 20° Eingriffswinkel helical tooth system , 19°31’42" right-hand, ground teeth, 20° pressure angle

L 2 fx45° 1 h k Ra ≤ 0,8Ra a 1 l 1 ≤ 1,6d h aß L lll h

Zähne gehärtet teeth hardened Verz.-Qual.

tb 3 d 1

Gearing grade

d 2

5

Bestell-Nr. Modul Zähnezahl Anz. Bohr. GT
f Order code Module L
0- 0,020 1 L
2 N° of teeth b h
k h
f a I
N° of holes h d
1 d
2 t a
1 I
1 d
3 /250
1) 29 20 051 2 500,00 8,5 75 24 24 22 2 62,50 125 4 8 7 11 7 31,7 436,6 5,7 0,012 2,10 29 20 104 2 1000,00 8,5 150 24 24 22 2 62,50 125 8 8 7 11 7 31,7 936,6 5,7 0,012 4,10 29 30 051 3 500,00 10,3 50 29 29 26 2 62,50 125 4 9 10 15 9 35,0 430,0 7,7 0,012 2,90 29 30 101 3 1000,00 10,3 100 29 29 26 2 62,50 125 8 9 10 15 9 35,0 930,0 7,7 0,012 5,90 29 40 051 4 506,67 13,8 38 39 39 35 3 62,50 125 4 12 10 15 9 33,3 433,0 7,7 0,015 5,90 29 40 101 4 1000,00 13,8 75 39 39 35 3 62,50 125 8 12 10 15 9 33,3 933,4 7,7 0,015 10,70

Werkstoff 16 Mn Cr 5, WSt.-Nr. 1.7131, eingesetzt und Ver-zahnung induktiv gehärtet auf ca. 60 HRC nach dem Härten allseitig geschliffen. Auf Wunsch erhalten Sie umfangreiche Messprotokolle.Material 16-Mn Cr5, material no. 1.7131, case-hardened and teeth induction-hardened to approx. 60 HRC; ground on all sides after hardening. Comprehensive and accurate measurement reports are available on request.

1) GT

f

/250 = Gesamt-Teilungsfehler. Darunter verstehen wir die maximale zulässige Abweichung (bezogen auf 250 mm), der gemessenen Länge der Zahnstange zu ihrer theoretischen Länge L

f

/250 = total pitch error, i.e. the max. permissible deviation (per 250 mm) of the measured length of the rack compared to the theoretical length L

250

, with L

250

= (m / cos ß)

•

Ï€

•

z

250

). 29.01.002 Montageset / Assembly kit 2 29.20.xxx 0,4029.01.003 Montageset / Assembly kit 3 29.30.xxx 0,44 29.01.004 Montageset / Assembly kit 4 29.40.xxx 0,55

250

, wobei L

250

= (m / cos ß)

•

Ï€

•

z

250

berechnet wird. 1) GT

Um die Genauigkeit der montierten Zahnstangen, der Zahnstangen-genauigkeit anzupassen, empfehlen wir folgendes MontagesetTo adapt the precision of the mounted racks, to the precision of the single rack, we recommended the following Assembly kit

Bestell-Nr. Bezeichnung Modul Zugehörige Art.-Nr.

Montageset bestehend aus:

Order code Description Module

Relative item no.

1 x Verschiebeeinheit3 x Messrolle mit Magnet 1 x Messbrücke mit Uhr Assembly kit, comprising: 1 x Adjusting device3 x Gauging roller with magnet 1 x Measuring bridge with dial gauge 1/2008

Maße / Dimensions in mm
