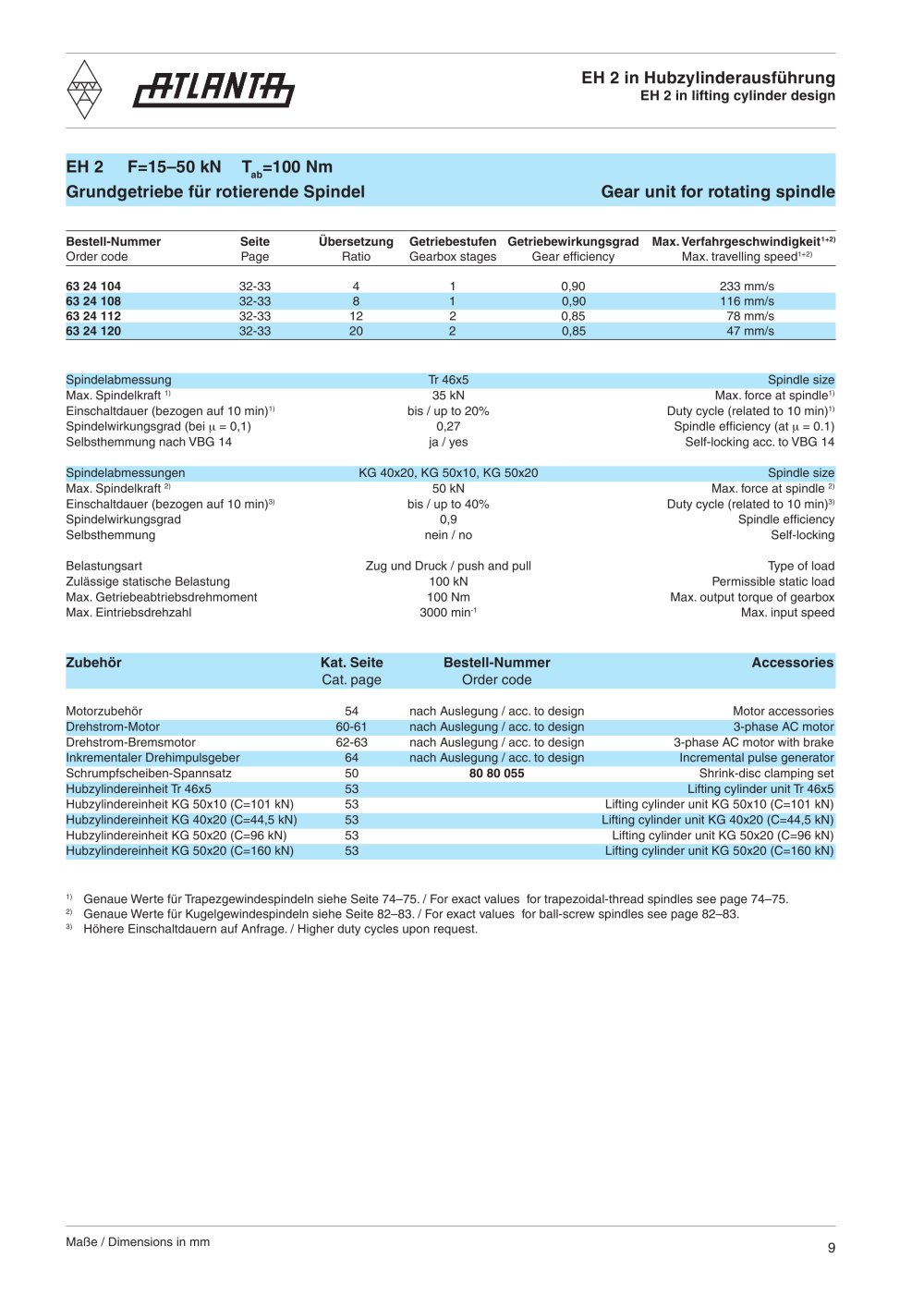

EH 2 in Hubzylinderausführung EH 2 in lifting cylinder design

rftTLRNTfti

EH 2 F=15-50 kN T =100 Nm

Grundgetriebe für rotierende Spindel Gear unit for rotating spindle

Übersetzung Getriebestufen Getriebewirkungsgrad Max. Verfahrgeschwindigkeit¹*²¹

Ratio Gearbox stages Gear efficiency Max. travelling speed¹⁺²>

Bestell-Nummer Seite

Order code

Page

63 24 104 32-33 4 1 0,90 233 mm/s

63 24 108 32-33 8 1 0,90 116 mm/s

63 24 112 32-33 12 2 0,85 78 mm/s

63 24 120 32-33 20 2 0,85 47 mm/s

Spindelabmessung Tr 46x5 Spindle size

Max. Spindelkraft ¹⁾ 35 kN Max. force at spindle¹'

Einschaltdauer (bezogen auf 10 min)¹' bis / up to 20% Duty cycle (related to 10 min)¹'

Spindelwirkungsgrad (bei \a = 0,1) 0,27 Spindle efficiency (at ^ = 0.1)

Selbsthemmung nach VBG 14 ja / yes Self-locking acc. to VBG 14

Spindelabmessungen KG 40x20, KG 50x10, KG 50x20 Spindle size

Max. Spindelkraft ²⁾ 50 kN Max. force at spindle ²⁾

Einschaltdauer (bezogen auf 10 min)³' bis / up to 40% Duty cycle (related to 10 min)³'

Spindelwirkungsgrad 0,9 Spindle efficiency

Selbsthemmung nein / no Self-locking

Belastungsart Zug und Druck / push and pull Type of load

Zulässige statische Belastung 100 kN Permissible static load

Max. Getriebeabtriebsdrehmoment 100 Nm Max. output torque of gearbox

Max. Eintriebsdrehzahl 3000 min¹ Max. input speed

Zubehör Kat. Seite Bestell-Nummer Accessories

Cat. page Order code


	Motorzubehör	54 nach Auslegung / acc. to design Motor accessories
	Drehstrom-Motor 60-61 nach Auslegung / acc. to design 3-phase AC motor Drehstrom-Bremsmotor 62-63 nach Auslegung / acc. to design 3-phase AC motor with brake
	Inkrementaler Drehimpulsgeber	64 nach Auslegung / acc. to design Incremental pulse generator
	Schrumpfscheiben-Spannsatz	50 80 80 055 Shrink-disc clamping set
	Hubzylindereinheit Tr 46x5	53 Lifting cylinder unit Tr 46x5
	Hubzylindereinheit KG 50x10 (C=101 kN)	53 Lifting cylinder unit KG 50x10 (C=101 kN)
	Hubzylindereinheit KG 40x20 (C=44,5 kN)	53 Lifting cylinder unit KG 40x20 (C=44,5 kN)
	Hubzylindereinheit KG 50x20 (C=96 kN) Hubzylindereinheit KG 50x20 (C=160 kN)	53 Lifting cylinder unit KG 50x20 (C=96 kN) 53 Lifting cylinder unit KG 50x20 (C=160 kN)

¹⁾ Genaue Werte für Trapezgewindespindeln siehe Seite 74-75. / For exact values for trapezoidal-thread spindles see page 74-75.

²⁾ Genaue Werte für Kugelgewindespindeln siehe Seite 82-83. / For exact values for ball-screw spindles see page 82-83.

³⁾ Höhere Einschaltdauern auf Anfrage. / Higher duty cycles upon request.
