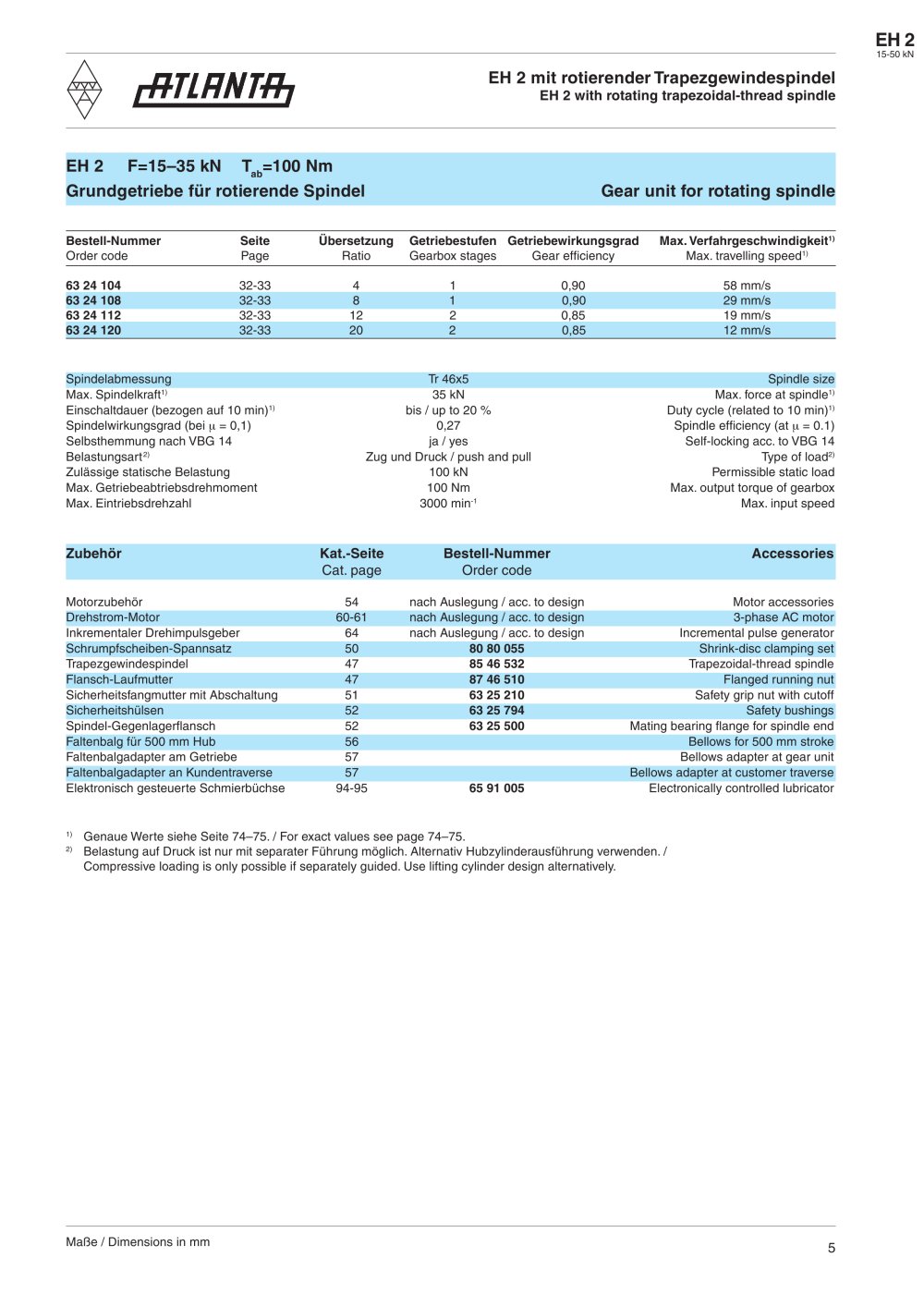

EH 2

15-50 kN

EH 2 mit rotierender Trapezgewindespindel EH 2 with rotating trapezoidal-thread spindle

rftTLRNTfti

EH 2 F=15-35 kN T _h=100 Nm

Grundgetriebe für rotierende Spindel Gear unit for rotating spindle

Bestell-Nummer Seite Übersetzung Getriebestufen Getriebewirkungsgrad Max. Verfahrgeschwindigkeit¹'

Order code Page Ratio Gearbox stages Gear efficiency Max. travelling speed¹'


63 24 104 32-33 4	1	0,90 58 mm/s
63 24 108 32-33 8	1	0,90 29 mm/s
63 24 112 32-33 12	2	0,85 19 mm/s
63 24 120 32-33 20	2	0,85 12 mm/s

Spindelabmessung Tr 46x5 Spindle size

Max. Spindelkraft¹' 35 kN Max. force at spindle¹'

Einschaltdauer (bezogen auf 10 min)¹' bis / up to 20 % Duty cycle (related to 10 min)¹'

Spindelwirkungsgrad (bei \a = 0,1) 0,27 Spindle efficiency (at ^ = 0.1)

Selbsthemmung nach VBG 14 ja / yes Self-locking acc. to VBG 14

Belastungsart²' Zug und Druck / push and pull Type of load²'

Zulässige statische Belastung 100 kN Permissible static load

Max. Getriebeabtriebsdrehmoment 100 Nm Max. output torque of gearbox

Max. Eintriebsdrehzahl 3000 min¹ Max. input speed

Zubehör Kat.-Seite Bestell-Nummer Accessories


	Cat. page	Order code
Motorzubehör	54 nach Auslegung / acc. to design Motor accessories
Drehstrom-Motor Inkrementaler Drehimpulsgeber	60-61 nach Auslegung / acc. to design 3-phase AC motor 64 nach Auslegung / acc. to design Incremental pulse generator
Schrumpfscheiben-Spannsatz	50	80 80 055 Shrink-disc clamping set
Trapezgewindespindel	47	85 46 532 Trapezoidal-thread spindle
Flansch-Laufmutter	47	87 46 510 Flanged running nut
Sicherheitsfangmutter mit Abschaltung	51	63 25 210 Safety grip nut with cutoff
Sicherheitshülsen	52	63 25 794 Safety bushings
Spindel-Gegenlagerflansch	52	63 25 500 Mating bearing flange for spindle end
Faltenbalg für 500 mm Hub	56 Bellows for 500 mm stroke
Faltenbalgadapter am Getriebe Faltenbalgadapter an Kundentraverse	57 Bellows adapter at gear unit 57 Bellows adapter at customer traverse

Elektronisch gesteuerte Schmierbüchse 94-95 65 91 005 Electronically controlled lubricator

¹⁾ Genaue Werte siehe Seite 74-75. / For exact values see page 74-75.

²⁾ Belastung auf Druck ist nur mit separater Führung möglich. Alternativ Hubzylinderausführung verwenden. / Compressive loading is only possible if separately guided. Use lifting cylinder design alternatively.
