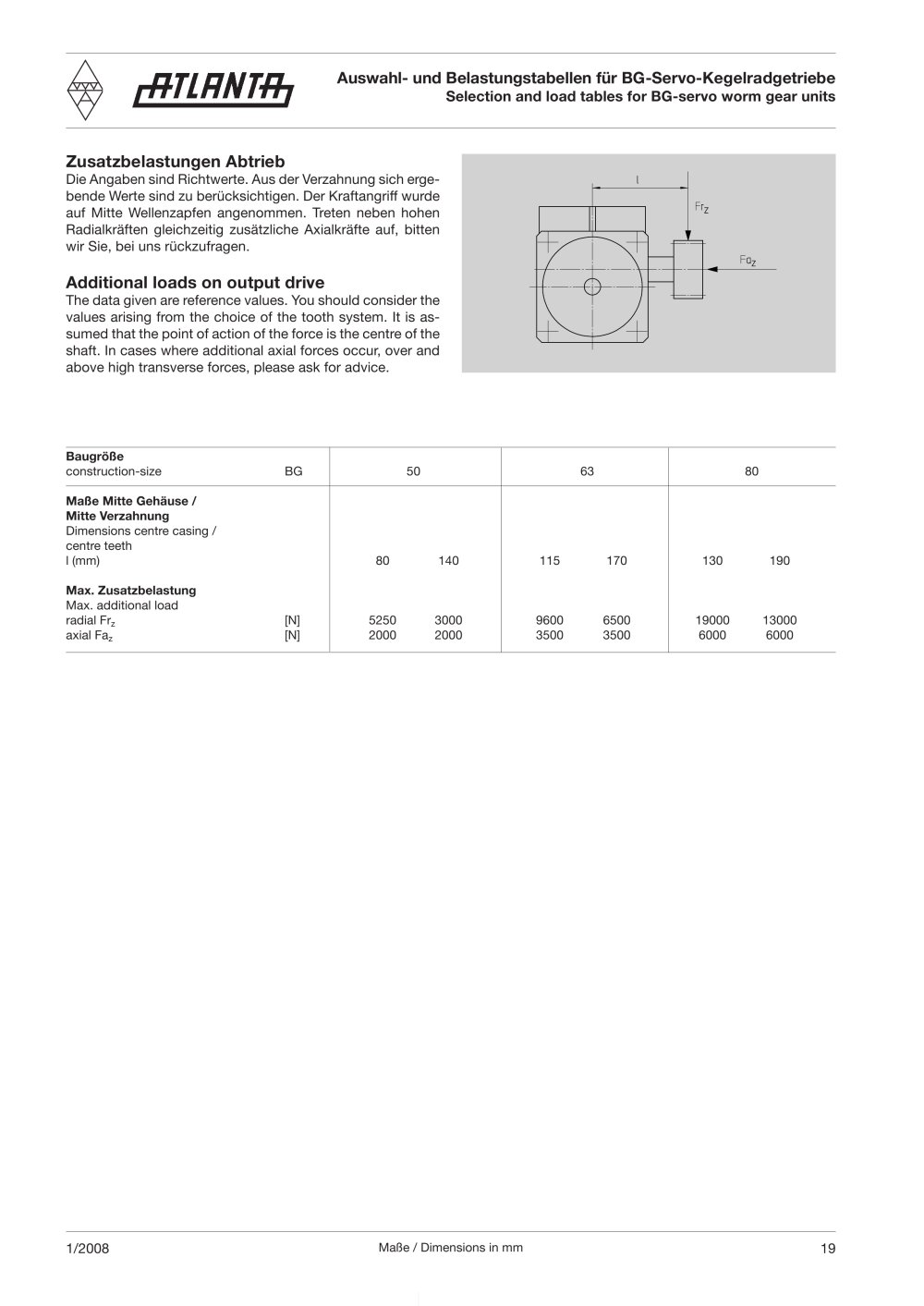

Auswahl- und Belastungstabellen für BG-Servo-Kegelradgetriebe

Selection and load tables for BG-servo worm gear units

BG-Bevel Gear Unit - 19987 Zusatzbelastungen Abtrieb

Die Angaben sind Richtwerte. Aus der Verzahnung sich erge-bende Werte sind zu berücksichtigen. Der Kraftangriff wurde auf Mitte Wellenzapfen angenommen. Treten neben hohen Radialkräften gleichzeitig zusätzliche Axialkräfte auf, bitten wir Sie, bei uns rückzufragen.

Additional loads on output drive

The data given are reference values. You should consider the values arising from the choice of the tooth system. It is as-sumed that the point of action of the force is the centre of the shaft. In cases where additional axial forces occur, over and above high transverse forces, please ask for advice.

construction-size BG 50 63 80 Baugröße Maße Mitte Gehäuse /Mitte Verzahnung Dimensions centre casing / centre teeth l (mm) 80 140 115 170 130 190 Max. Zusatzbelastung Max. additional load radial Fr
z [N] 5250 3000 9600 6500 19000 13000axial Fa
z [N] 2000 2000 3500 3500 6000 6000

1/2008

Maße / Dimensions in mm

19
