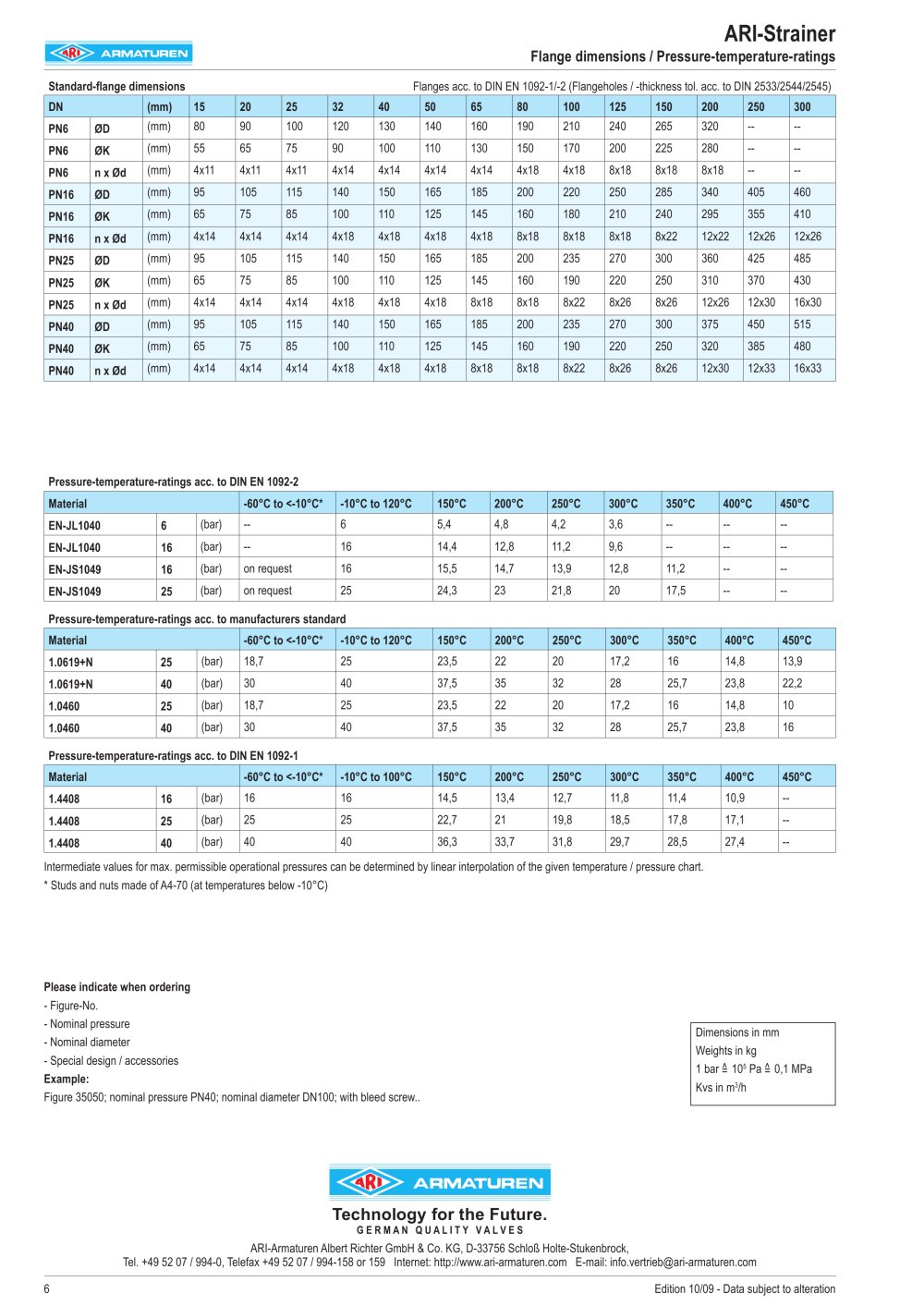

Dimensions in mm Weights in kg 1 bar ^= 105 Pa ^= 0,1 MPa Kvs in m3/h Standard-flange dimensions Flanges acc. to DIN EN 1092-1/-2 (Flangeholes / -thickness tol. acc. to DIN 2533/2544/2545) DN (mm) 15 20 25 32 40 50 65 80 100 125 150 200 250 300 PN6 ØD (mm) 80 90 100 120 130 140 160 190 210 240 265 320 -- -- PN6 ØK (mm) 55 65 75 90 100 110 130 150 170 200 225 280 -- -- PN6 n x Ød (mm) 4x11 4x11 4x11 4x14 4x14 4x14 4x14 4x18 4x18 8x18 8x18 8x18 -- -- PN16 ØD (mm) 95 105 115 140 150 165 185 200 220 250 285 340 405 460 PN16 ØK (mm) 65 75 85 100 110 125 145 160 180 210 240 295 355 410 PN16 n x Ød (mm) 4x14 4x14 4x14 4x18 4x18 4x18 4x18 8x18 8x18 8x18 8x22 12x22 12x26 12x26 PN25 ØD (mm) 95 105 115 140 150 165 185 200 235 270 300 360 425 485 PN25 ØK (mm) 65 75 85 100 110 125 145 160 190 220 250 310 370 430 PN25 n x Ød (mm) 4x14 4x14 4x14 4x18 4x18 4x18 8x18 8x18 8x22 8x26 8x26 12x26 12x30 16x30 PN40 ØD (mm) 95 105 115 140 150 165 185 200 235 270 300 375 450 515 PN40 ØK (mm) 65 75 85 100 110 125 145 160 190 220 250 320 385 480 PN40 n x Ød (mm) 4x14 4x14 4x14 4x18 4x18 4x18 8x18 8x18 8x22 8x26 8x26 12x30 12x33 16x33 Pressure-temperature-ratings acc. to DIN EN 1092-2 Material -60°C to <-10°C* -10°C to 120°C 150°C 200°C 250°C 300°C 350°C 400°C 450°C EN-JL1040 6 (bar) -- 6 5,4 4,8 4,2 3,6 -- -- -- EN-JL1040 16 (bar) -- 16 14,4 12,8 11,2 9,6 -- -- -- EN-JS1049 16 (bar) on request 16 15,5 14,7 13,9 12,8 11,2 -- -- EN-JS1049 25 (bar) on request 25 24,3 23 21,8 20 17,5 -- -- Pressure-temperature-ratings acc. to manufacturers standard Material -60°C to <-10°C* -10°C to 120°C 150°C 200°C 250°C 300°C 350°C 400°C 450°C 1.0619+N 25 (bar) 18,7 25 23,5 22 20 17,2 16 14,8 13,9 1.0619+N 40 (bar) 30 40 37,5 35 32 28 25,7 23,8 22,2 1.0460 25 (bar) 18,7 25 23,5 22 20 17,2 16 14,8 10 1.0460 40 (bar) 30 40 37,5 35 32 28 25,7 23,8 16 Pressure-temperature-ratings acc. to DIN EN 1092-1 Material -60°C to <-10°C* -10°C to 100°C 150°C 200°C 250°C 300°C 350°C 400°C 450°C 1.4408 16 (bar) 16 16 14,5 13,4 12,7 11,8 11,4 10,9 -- 1.4408 25 (bar) 25 25 22,7 21 19,8 18,5 17,8 17,1 -- 1.4408 40 (bar) 40 40 36,3 33,7 31,8 29,7 28,5 27,4 -- Intermediate values for max. permissible operational pressures can be determined by linear interpolation of the given temperature / pressure chart. * Studs and nuts made of A4-70 (at temperatures below -10°C) Please indicate when ordering - Figure-No. - Nominal pressure - Nominal diameter - Special design / accessories Example: Figure 35050; nominal pressure PN40; nominal diameter DN100; with bleed screw.. ARI-Strainer Flange dimensions / Pressure-temperature-ratings Edition 10/09 - Data subject to alteration Technology for the Future. G E R M A N Q U A L I T Y V A L V E S ARI-Armaturen Albert Richter GmbH & Co. KG, D-33756 Schloß Holte-Stukenbrock, Tel. +49 52 07 / 994-0, Telefax +49 52 07 / 994-158 or 159 Internet: http://www.ari-armaturen.com E-mail: info.vertrieb@ari-armaturen.com
