19

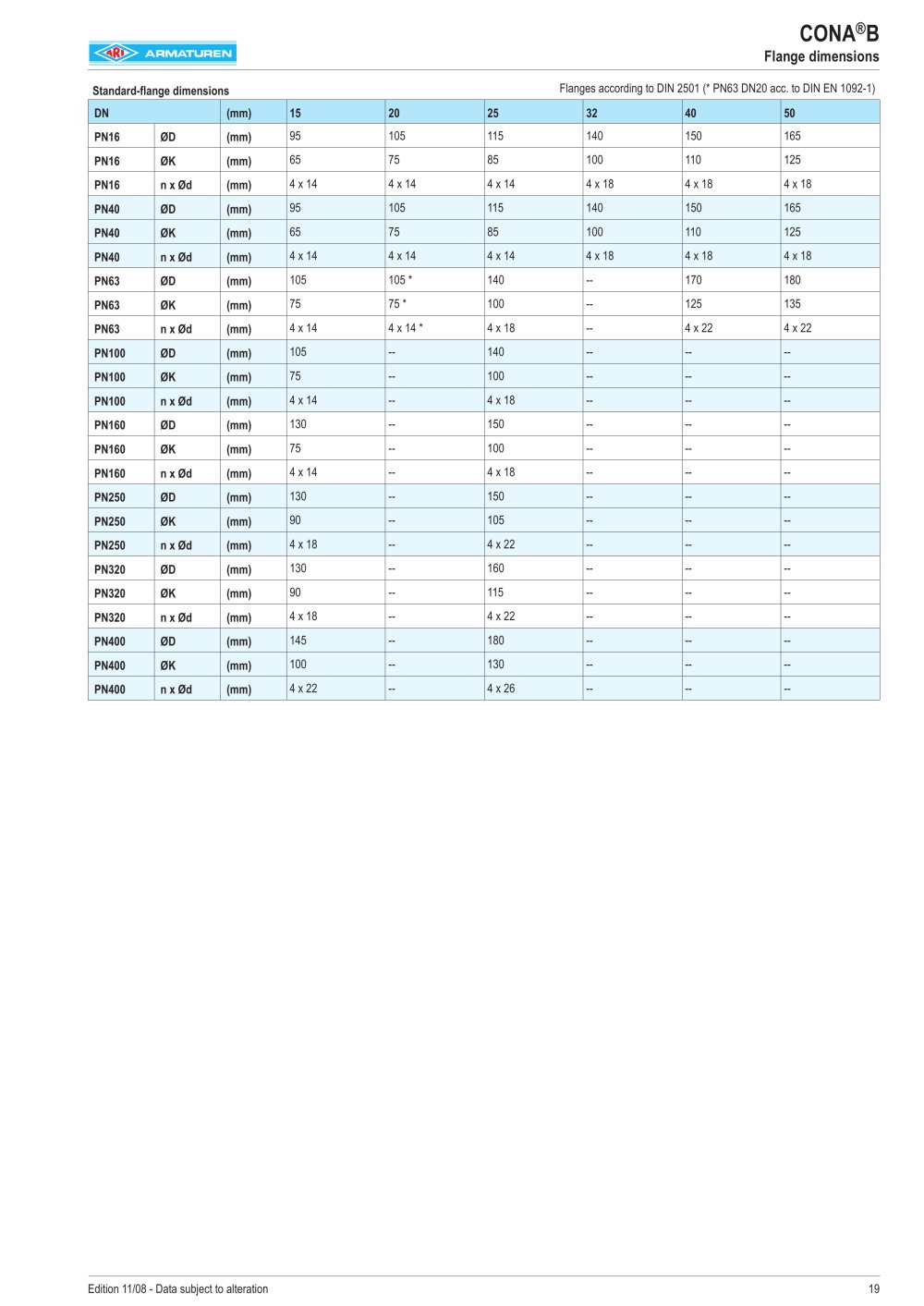

CONA®B
Flange dimensions
Edition 11/08 - Data subject to alteration
Standard-flange dimensions Flanges according to DIN 2501 (* PN63 DN20 acc. to DIN EN 1092-1)
DN (mm) 15 20 25 32 40 50
PN16 ØD (mm) 95 105 115 140 150 165
PN16 ØK (mm) 65 75 85 100 110 125
PN16 n x Ød (mm) 4 x 14 4 x 14 4 x 14 4 x 18 4 x 18 4 x 18
PN40 ØD (mm) 95 105 115 140 150 165
PN40 ØK (mm) 65 75 85 100 110 125
PN40 n x Ød (mm) 4 x 14 4 x 14 4 x 14 4 x 18 4 x 18 4 x 18
PN63 ØD (mm) 105 105 * 140 -- 170 180
PN63 ØK (mm) 75 75 * 100 -- 125 135
PN63 n x Ød (mm) 4 x 14 4 x 14 * 4 x 18 -- 4 x 22 4 x 22
PN100 ØD (mm) 105 -- 140 -- -- --
PN100 ØK (mm) 75 -- 100 -- -- --
PN100 n x Ød (mm) 4 x 14 -- 4 x 18 -- -- --
PN160 ØD (mm) 130 -- 150 -- -- --
PN160 ØK (mm) 75 -- 100 -- -- --
PN160 n x Ød (mm) 4 x 14 -- 4 x 18 -- -- --
PN250 ØD (mm) 130 -- 150 -- -- --
PN250 ØK (mm) 90 -- 105 -- -- --
PN250 n x Ød (mm) 4 x 18 -- 4 x 22 -- -- --
PN320 ØD (mm) 130 -- 160 -- -- --
PN320 ØK (mm) 90 -- 115 -- -- --
PN320 n x Ød (mm) 4 x 18 -- 4 x 22 -- -- --
PN400 ØD (mm) 145 -- 180 -- -- --
PN400 ØK (mm) 100 -- 130 -- -- --
PN400 n x Ød (mm) 4 x 22 -- 4 x 26 -- -- --
