| E20 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| US* Gauge | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

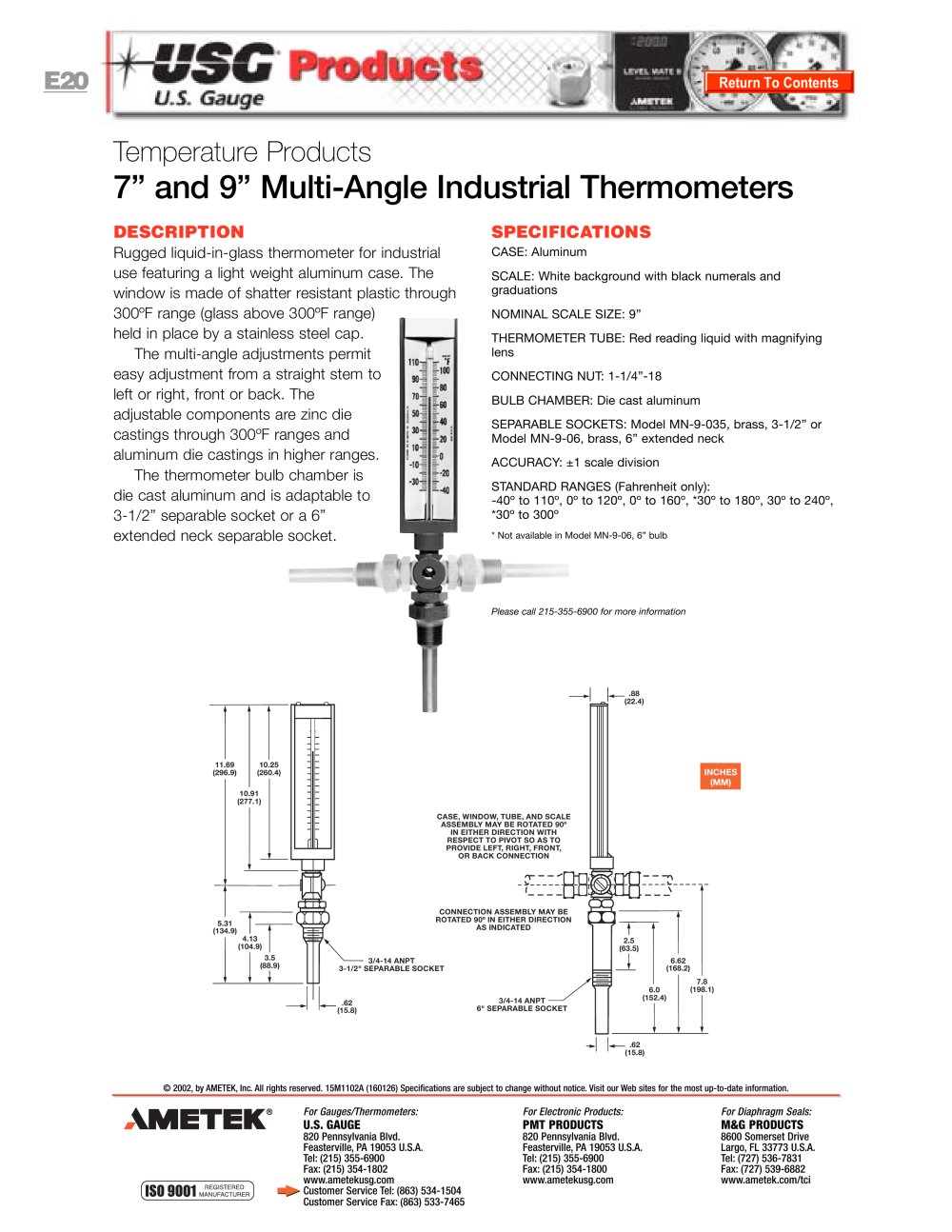

| Temperature Products 7" and 9" Multi-Angle Industrial Thermometers | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| DESCRIPTION Rugged liquid-in-glass thermometer for industrial use featuring a light weight aluminum case. The window is made of shatter resistant plastic through 300°F range (glass above 300°F range) held In place by a stainless steel cap. The multi-angle adjustments permit easy adjustment from a straight stem to left or right, front or back. The adjustable components are zinc die castings through 300°F ranges and aluminum die castings In higher ranges. The thermometer bulb chamber Is die cast aluminum and Is adaptable to 3-1/2" separable socket or a 6" extended neck separable socket. | SPECIFICATIONS CASE: Aluminum SCALE: White background with black numerals and graduations NOMINAL SCALE SIZE: 9" THERMOMETER TUBE: Red reading liquid with magnifying lens CONNECTING NUT: 1-1/4"-18 BULB CHAMBER: Die cast aluminum SEPARABLE SOCKETS: Model MN-9-035, brass, 3-1/2" or Model MN-9-06, brass, 6" extended neck ACCURACY: ±1 scale division STANDARD RANGES (Fahrenheit only): -40° to 110°, 0° to 120°, 0° to 160°, *30° to 180°, 30° to 240°, *30° to 300° * Not available In Model MN-9-06, 6" bulb | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Please call 215-355-6900 for more information | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| _ .88 (22.4) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| INCHES (MM) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| CASE, WINDOW, TUBE, AND SCALE ASSEMBLY MAY BE ROTATED 90° IN EITHER DIRECTION WITH RESPECT TO PIVOT SO AS TO PROVIDE LEFT, RIGHT, FRONT, OR BACK CONNECTION | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| CONNECTION ASSEMBLY MAY BE ROTATED 90° IN EITHER DIRECTION AS INDICATED | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5.31 (134.9) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| - 3/4-14 ANPT 3-1/2" SEPARABLE SOCKET | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7.8 (198.1) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3/4-14 ANPT 6" SEPARABLE SOCKET | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| _ .62 (15.8) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| .62 (15.8) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| © 2002, by AMETEK, Inc. All rights reserved. 15M1102A (160126) Specifications are subject to change without notice. Visit our Web sites for the most up-to-date information. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| For Gauges/Thermometers: U.S. GAUGE 820 Pennsylvania Blvd. Feasterville, PA 19053 U.S.A. Tel: (215) 355-6900 Fax: (215) 354-1802 www.ametekusg.com Customer Service Tel: (863) 534-1504 Customer Service Fax: (863) 533-7465 | For Electronic Products: PMT PRODUCTS 820 Pennsylvania Blvd. Feasterville, PA 19053 U.S.A. Tel: (215) 355-6900 Fax: (215) 354-1800 www.ametekusg.com | For Diaphragm Seals: M&G PRODUCTS 8600 Somerset Drive Largo, FL 33773 U.S.A. Tel: (727) 536-7831 Fax: (727) 539-6882 www.ametek.com/tci | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
