| 'Sty | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

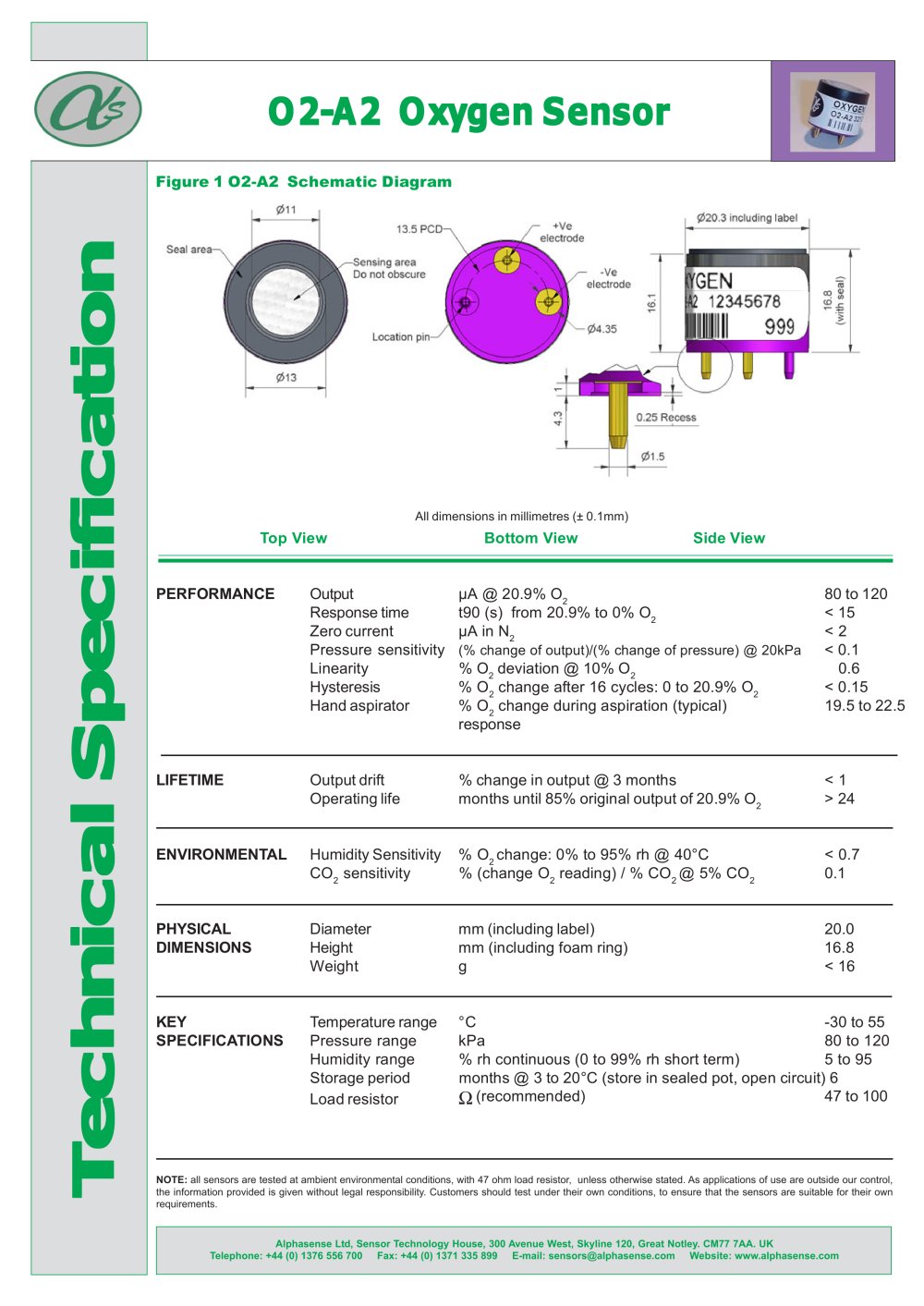

| Figure 1 O2-A2 Schematic Diagram 011 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| All dimensions in millimetres (± 0.1mm) Bottom View | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Top View | Side View | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| PERFORMANCE | Output Response time Zero current Pressure sensitivity Linearity Hysteresis Hand aspirator | uA @ 20.9% O2 t90 (s) from 20.9% to 0% O2 uA in N2 (% change of output)/(% change of pressure) @ 20kPa % O2 deviation @ 10% O2 % O2 change after 16 cycles: 0 to 20.9% O2 % O2 change during aspiration (typical) response | 80 to 120 < 15 < 2 < 0.1 0.6 < 0.15 19.5 to 22.5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| NOTE: all sensors are tested at ambient environmental conditions, with 47 ohm load resistor, unless otherwise stated. As applications of use are outside our control, the information provided is given without legal responsibility. Customers should test under their own conditions, to ensure that the sensors are suitable for their own requirements. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Alphasense Ltd, Sensor Technology House, 300 Avenue West, Skyline 120, Great Notley. CM77 7AA. UK Telephone: +44 (0) 1376 556 700 Fax: +44 (0) 1371 335 899 E-mail: sensors@alphasense.com Website: www.alphasense.com | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
