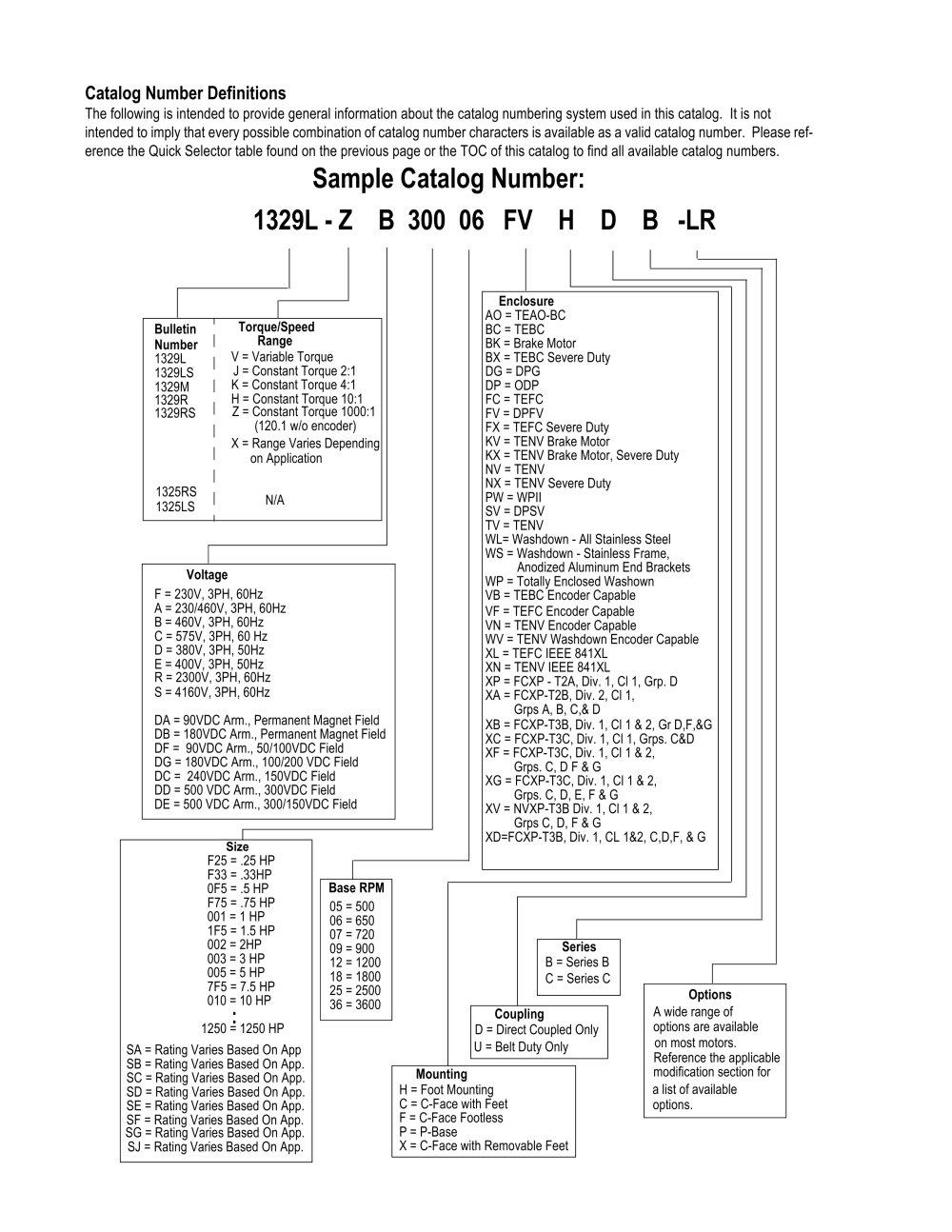

| Catalog Number Definitions The following Is Intended to provide general Information about the catalog numbering system used in this catalog. It Is not intended to imply that every possible combination of catalog number characters is available as a valid catalog number. Please reference the Quick Selector table found on the previous page or the TOC of this catalog to find all available catalog numbers. Sample Catalog Number: 1329L-Z B 300 06 FV H D B -LR | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Enclosure AO = TEAO-BC BC = TEBC BK = Brake Motor BX = TEBC Severe Duty DG = DPG DP = ODP FC = TEFC FV = DPFV FX = TEFC Severe Duty KV = TENV Brake Motor KX = TENV Brake Motor, Severe Duty NV = TENV NX = TENV Severe Duty PW = WPII SV = DPSV TV = TENV WL= Washdown - All Stainless Steel WS = Washdown - Stainless Frame, Anodized Aluminum End Brackets WP = Totally Enclosed Washown VB = TEBC Encoder Capable VF = TEFC Encoder Capable VN = TENV EncoderCapable WV = TENV Washdown Encoder Capable XL = TEFC IEEE 841XL XN = TENV IEEE 841XL XP = FCXP - T2A, Div. 1, Cl 1, Grp. D XA = FCXP-T2B, Div. 2,Cl 1, Grps A, B, C,& D XB = FCXP-T3B, Div. 1, Cl 1 & 2,Gr D,F,&G XC = FCXP-T3C, Div. 1, Cl 1, Grps. C&D XF = FCXP-T3C, Div. 1,Cl 1 & 2, Grps. C,D F& G XG = FCXP-T3C, Div. 1, Cl 1 & 2, Grps. C,D,E,F& G XV = NVXP-T3B Div. 1,Cl 1 & 2, Grps C, D, F& G XD=FCXP-T3B, Div. 1, CL 1&2, C,D,F, & G | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| _I_ Voltage | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F = 230V, 3PH, 60Hz A = 230/460V, 3PH,60Hz B = 460V, 3PH, 60Hz C = 575V, 3PH, 60 Hz D = 380V, 3PH, 50Hz E = 400V, 3PH, 50Hz R = 2300V, 3PH, 60Hz S = 4160V, 3PH,60Hz DA = 90VDC Arm., Permanent Magnet Field DB = 180VDC Arm., Permanent Magnet Field DF= 90VDCArm.,50/100VDC Field DG = 180VDC Arm., 100/200 VDC Field DC = 240VDC Arm., 150VDC Field DD = 500 VDC Arm., 300VDC Field DE = 500 VDC Arm., 300/150VDC Field | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| _L Size | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F25 = .25 HP F33 = .33HP 0F5 = .5 HP F75 = .75 HP 001 = 1 HP 1F5 = 1.5 HP 002 = 2HP 003 = 3 HP 005 = 5 HP 7F5 = 7.5 HP 010 = 10 HP 1250 = 1250 HP Varies Based On App Varies Based On App. Varies Based On App. Varies Based On App. Varies Based On App. Varies Based On App. Varies Based On App. Varies Based On App. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| _I_ Base RPM 05 = 500 06 = 650 07 = 720 09 = 900 12 = 1200 18 = 1800 25 = 2500 36 = 3600 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Series B = Series B C = Series C | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| _I_ Options | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| A wide range of options are available on most motors. Reference the applicable modification section for a list of available options. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Coupling D = Direct Coupled Only U = Belt Duty Only | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| SA = Rating SB = Rating SC = Rating SD = Rating SE = Rating SF = Rating SG = Rating SJ = Rating | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Mounting H = Foot Mounting C = C-Face with Feet F = C-Face Footless P = P-Base X = C-Face with Removable Feet | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
