| Vertical Sections | ||||||||||||||||||||||||||||||
| 2 | ||||||||||||||||||||||||||||||

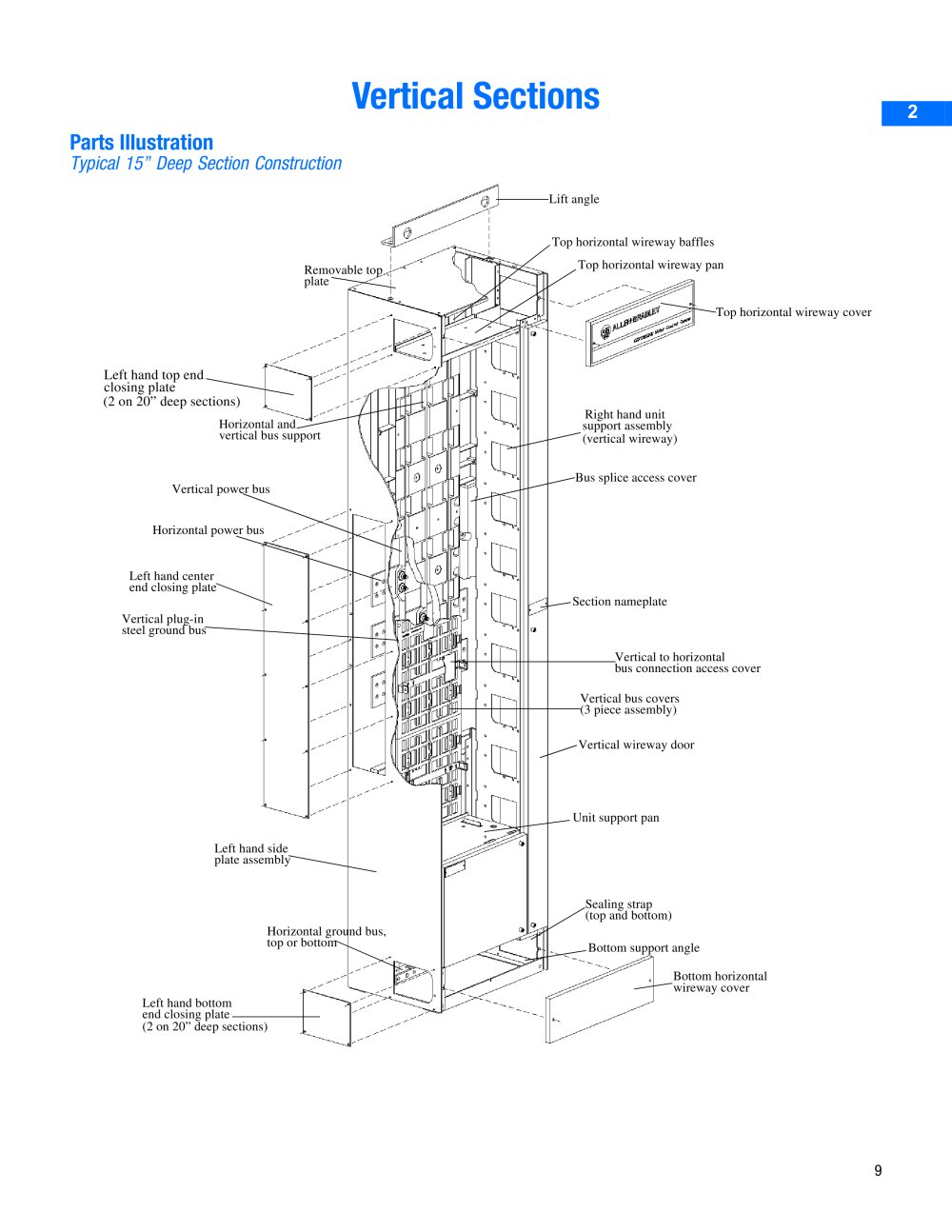

| raits Ill ustration Typical 15" Deep Section Construction | ||||||||||||||||||||||||||||||
| Lift angle Top horizontal wireway baffles Top horizontal wireway pan | ||||||||||||||||||||||||||||||
| Top horizontal wireway cover | ||||||||||||||||||||||||||||||
| Left hand top end closing plate (2 on 20" deep sections) | ||||||||||||||||||||||||||||||
| Vertical powerbus | ||||||||||||||||||||||||||||||
| Horizontal power bus | ||||||||||||||||||||||||||||||
| Left hand center end closing plate- | ||||||||||||||||||||||||||||||
| Vertical plug-in steel groundW | ||||||||||||||||||||||||||||||
| Vertical to horizontal bus connection access cover | ||||||||||||||||||||||||||||||
| Bottom horizontal wireway cover | ||||||||||||||||||||||||||||||
| Left hand bottom end closing plate. (2 on 20" deep sections) | ||||||||||||||||||||||||||||||
| 9 | ||||||||||||||||||||||||||||||
