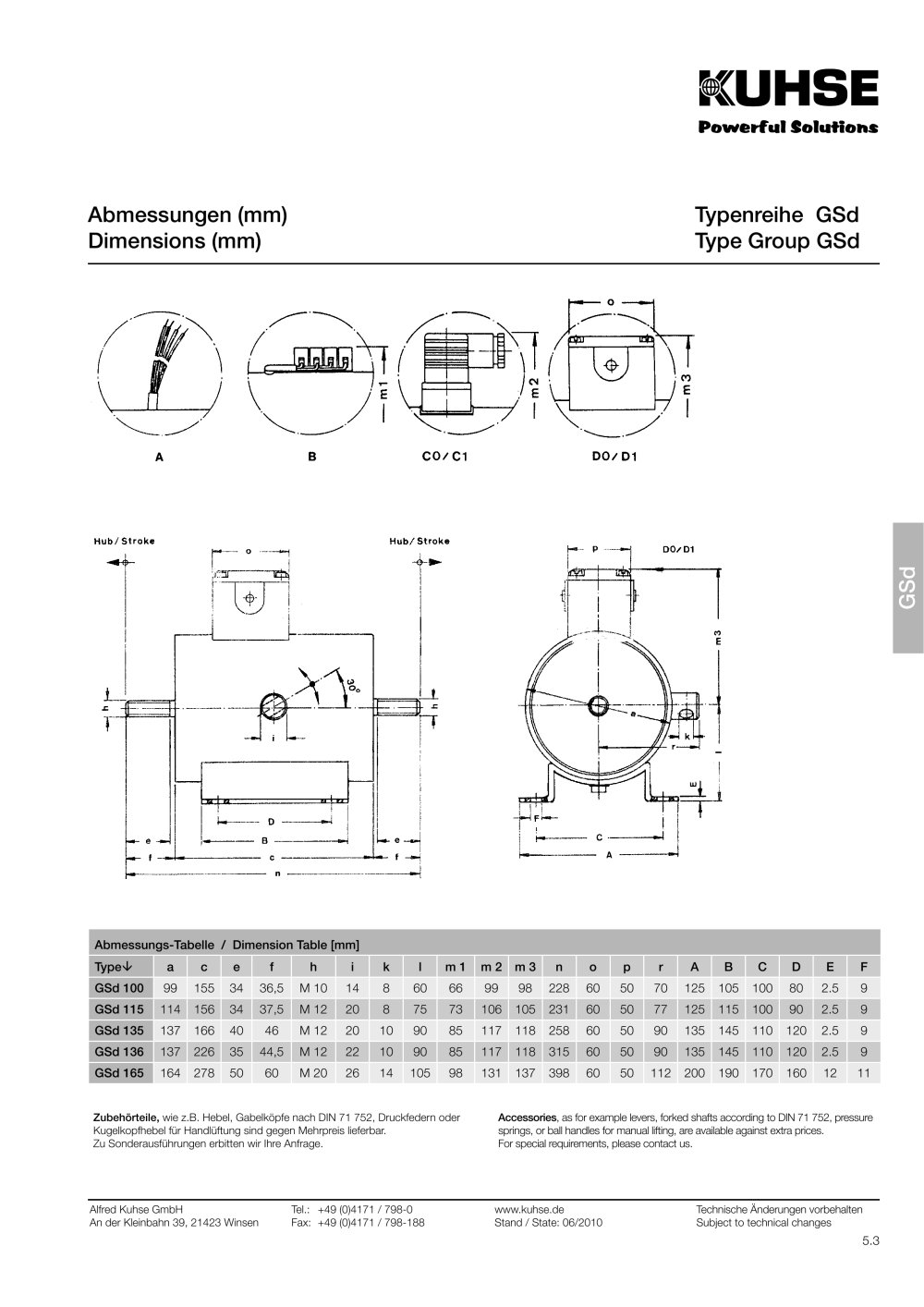

5.3 Alfred Kuhse GmbH Tel.: +49 (0)4171 / 798-0 www.kuhse.de Technische Änderungen vorbehalten An der Kleinbahn 39, 21423 Winsen Fax: +49 (0)4171 / 798-188 Stand / State: 06/2010 Subject to technical changes Abmessungen (mm) Dimensions (mm) Abmessungs-Tabelle / Dimension Table [mm] Type.. a c e f h i k l m 1 m 2 m 3 n o p r A B C D E F GSd 100 99 155 34 36,5 M 10 14 8 60 66 99 98 228 60 50 70 125 105 100 80 2.5 9 GSd 115 114 156 34 37,5 M 12 20 8 75 73 106 105 231 60 50 77 125 115 100 90 2.5 9 GSd 135 137 166 40 46 M 12 20 10 90 85 117 118 258 60 50 90 135 145 110 120 2.5 9 GSd 136 137 226 35 44,5 M 12 22 10 90 85 117 118 315 60 50 90 135 145 110 120 2.5 9 GSd 165 164 278 50 60 M 20 26 14 105 98 131 137 398 60 50 112 200 190 170 160 12 11 Zubehörteile, wie z.B. Hebel, Gabelköpfe nach DIN 71 752, Druck federn oder Kugelkopfhebel für Handlüftung sind gegen Mehrpreis lieferbar. Zu Sonderausführungen erbitten wir Ihre Anfrage. Accessories, as for example levers, forked shafts according to DIN 71 752, pressure springs, or ball handles for manual lifting, are available against extra prices. For special requirements, please contact us. Typenreihe GSd Type Group GSd GSd
