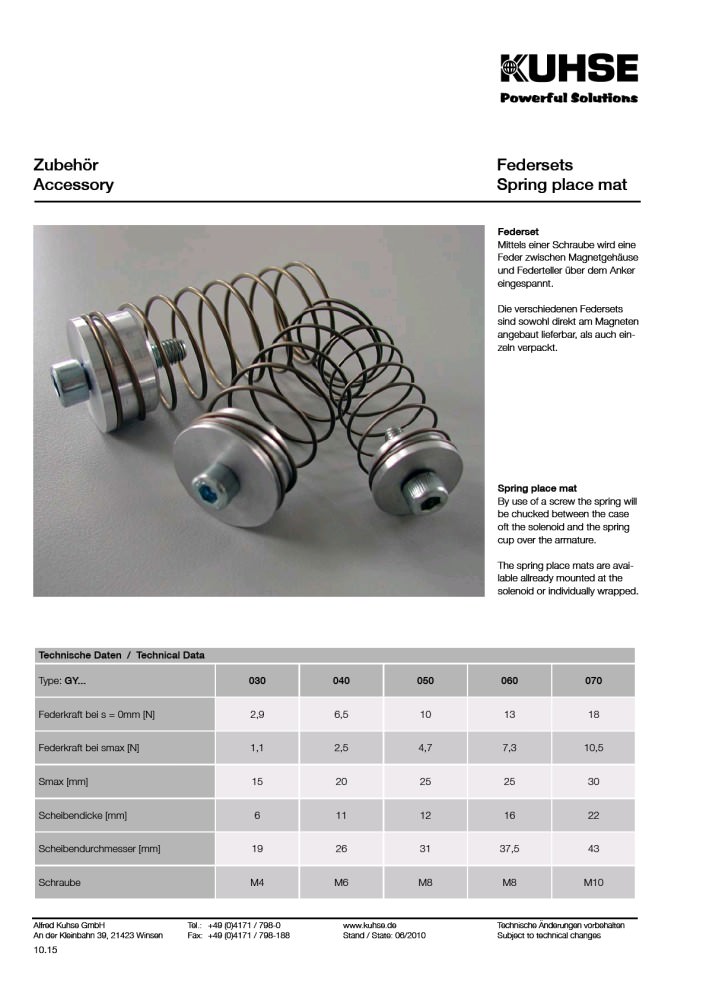

10.15 Alfred Kuhse GmbH Tel.: +49 (0)4171 / 798-0 www.kuhse.de Technische Änderungen vorbehalten An der Kleinbahn 39, 21423 Winsen Fax: +49 (0)4171 / 798-188 Stand / State: 06/2010 Subject to technical changes Zubehör Accessory Federsets Spring place mat Federset Mittels einer Schraube wird eine Feder zwischen Magnetgehäuse und Federteller über dem Anker eingespannt. Die verschiedenen Federsets sind sowohl direkt am Magneten angebaut lieferbar, als auch einzeln verpackt. Spring place mat By use of a screw the spring will be chucked between the case oft the solenoid and the spring cup over the armature. The spring place mats are available allready mounted at the solenoid or individually wrapped. Technische Daten / Technical Data Type: GY... 030 040 050 060 070 Federkraft bei s = 0mm [N] 2,9 6,5 10 13 18 Federkraft bei smax [N] 1,1 2,5 4,7 7,3 10,5 Smax [mm] 15 20 25 25 30 Scheibendicke [mm] 6 11 12 16 22 Scheibendurchmesser [mm] 19 26 31 37,5 43 Schraube M4 M6 M8 M8 M10
