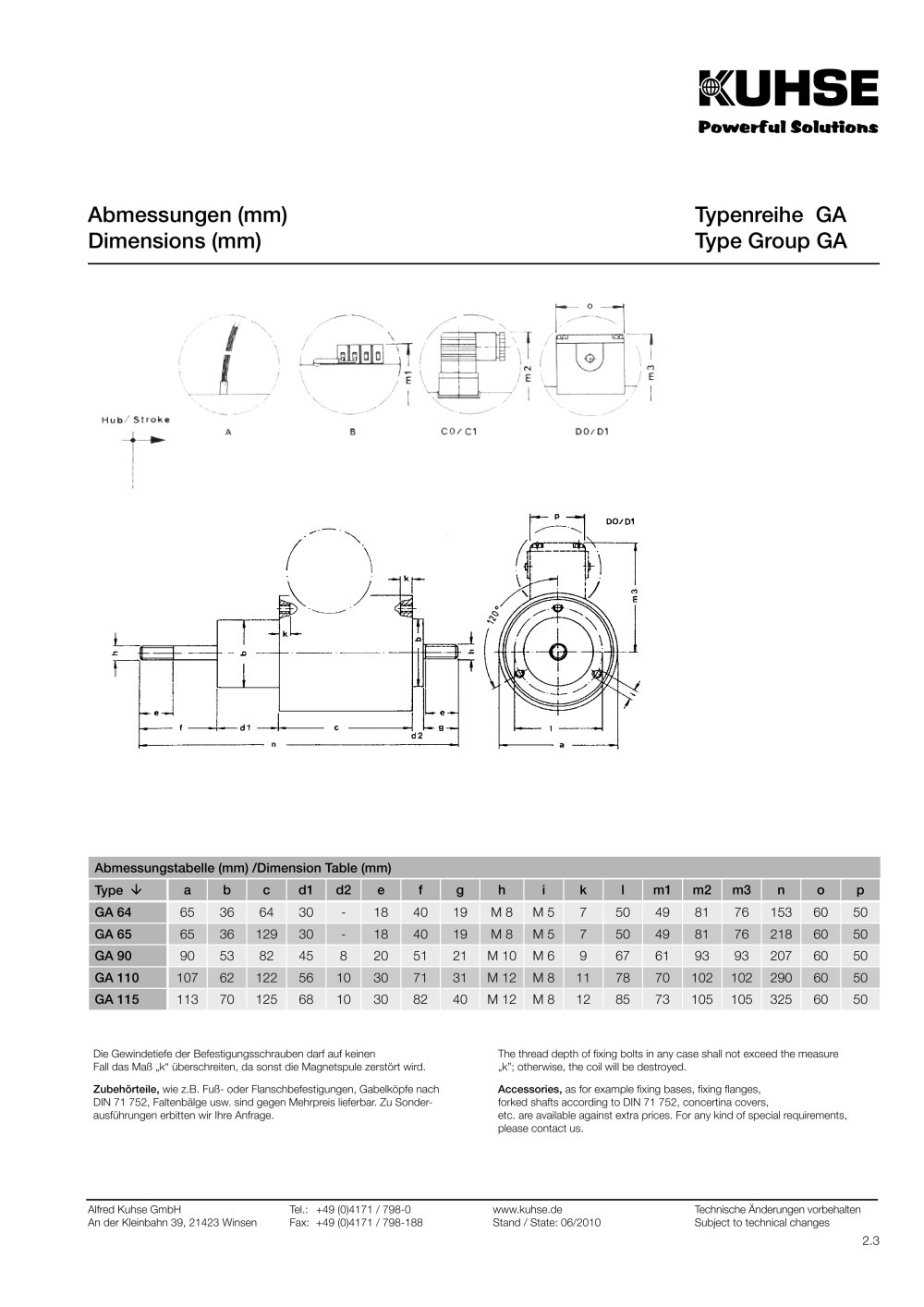

2.3 Alfred Kuhse GmbH Tel.: +49 (0)4171 / 798-0 www.kuhse.de Technische Änderungen vorbehalten An der Kleinbahn 39, 21423 Winsen Fax: +49 (0)4171 / 798-188 Stand / State: 06/2010 Subject to technical changes Abmessungstabelle (mm) /Dimension Table (mm) Type .. a b c d1 d2 e f g h i k l m1 m2 m3 n o p GA 64 65 36 64 30 - 18 40 19 M 8 M 5 7 50 49 81 76 153 60 50 GA 65 65 36 129 30 - 18 40 19 M 8 M 5 7 50 49 81 76 218 60 50 GA 90 90 53 82 45 8 20 51 21 M 10 M 6 9 67 61 93 93 207 60 50 GA 110 107 62 122 56 10 30 71 31 M 12 M 8 11 78 70 102 102 290 60 50 GA 115 113 70 125 68 10 30 82 40 M 12 M 8 12 85 73 105 105 325 60 50 Abmessungen (mm) Dimensions (mm) Die Gewindetiefe der Befestigungsschrauben darf auf keinen Fall das Maß .k. überschreiten, da sonst die Magnetspule zerstört wird. The thread depth of fi xing bolts in any case shall not exceed the measure .k.; otherwise, the coil will be destroyed. Zubehörteile, wie z.B. Fuß- oder Flanschbefestigungen, Gabelköpfe nach DIN 71 752, Faltenbälge usw. sind gegen Mehrpreis lieferbar. Zu Sonderausführungen erbitten wir Ihre Anfrage. Accessories, as for example fi xing bases, fi xing fl anges, forked shafts according to DIN 71 752, concertina covers, etc. are available against extra prices. For any kind of special requirements, please contact us. Typenreihe GA Type Group GA
