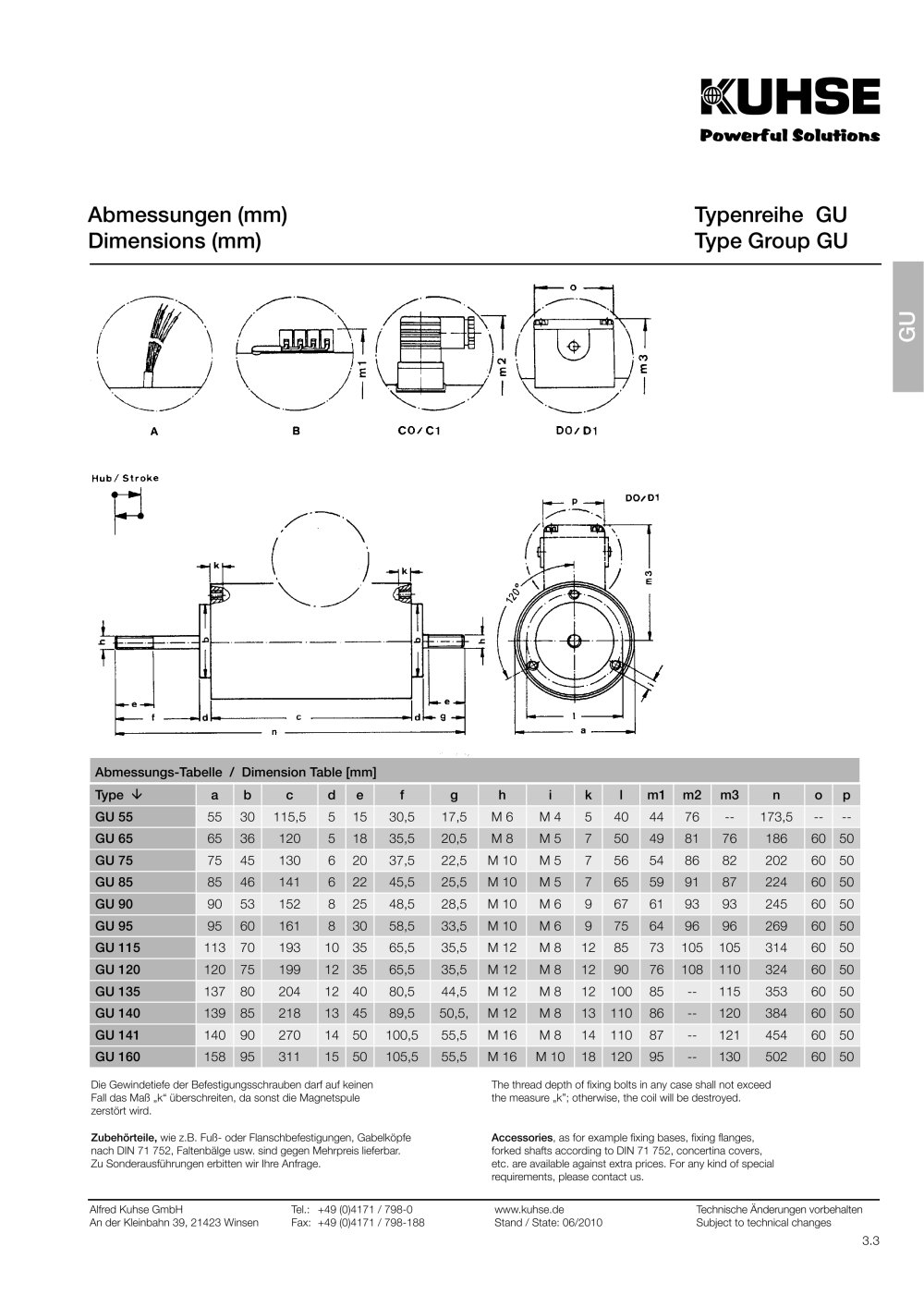

3.3 Alfred Kuhse GmbH Tel.: +49 (0)4171 / 798-0 www.kuhse.de Technische Änderungen vorbehalten An der Kleinbahn 39, 21423 Winsen Fax: +49 (0)4171 / 798-188 Stand / State: 06/2010 Subject to technical changes Abmessungen (mm) Dimensions (mm) Abmessungs-Tabelle / Dimension Table [mm] Type  a b c d e f g h i k l m1 m2 m3 n o p GU 55 55 30 115,5 5 15 30,5 17,5 M 6 M 4 5 40 44 76 -- 173,5 -- -- GU 65 65 36 120 5 18 35,5 20,5 M 8 M 5 7 50 49 81 76 186 60 50 GU 75 75 45 130 6 20 37,5 22,5 M 10 M 5 7 56 54 86 82 202 60 50 GU 85 85 46 141 6 22 45,5 25,5 M 10 M 5 7 65 59 91 87 224 60 50 GU 90 90 53 152 8 25 48,5 28,5 M 10 M 6 9 67 61 93 93 245 60 50 GU 95 95 60 161 8 30 58,5 33,5 M 10 M 6 9 75 64 96 96 269 60 50 GU 115 113 70 193 10 35 65,5 35,5 M 12 M 8 12 85 73 105 105 314 60 50 GU 120 120 75 199 12 35 65,5 35,5 M 12 M 8 12 90 76 108 110 324 60 50 GU 135 137 80 204 12 40 80,5 44,5 M 12 M 8 12 100 85 -- 115 353 60 50 GU 140 139 85 218 13 45 89,5 50,5, M 12 M 8 13 110 86 -- 120 384 60 50 GU 141 140 90 270 14 50 100,5 55,5 M 16 M 8 14 110 87 -- 121 454 60 50 GU 160 158 95 311 15 50 105,5 55,5 M 16 M 10 18 120 95 -- 130 502 60 50 Die Gewindetiefe der Befestigungsschrauben darf auf keinen Fall das Maß .k. überschreiten, da sonst die Magnetspule zerstört wird. The thread depth of fi xing bolts in any case shall not exceed the measure .k.; otherwise, the coil will be destroyed. Zubehörteile, wie z.B. Fuß- oder Flanschbefestigungen, Gabelköpfe nach DIN 71 752, Faltenbälge usw. sind gegen Mehrpreis lieferbar. Zu Sonderausführungen erbitten wir Ihre Anfrage. Accessories, as for example fi xing bases, fi xing fl anges, forked shafts according to DIN 71 752, concertina covers, etc. are available against extra prices. For any kind of special requirements, please contact us. Typenreihe GU Type Group GU GU
