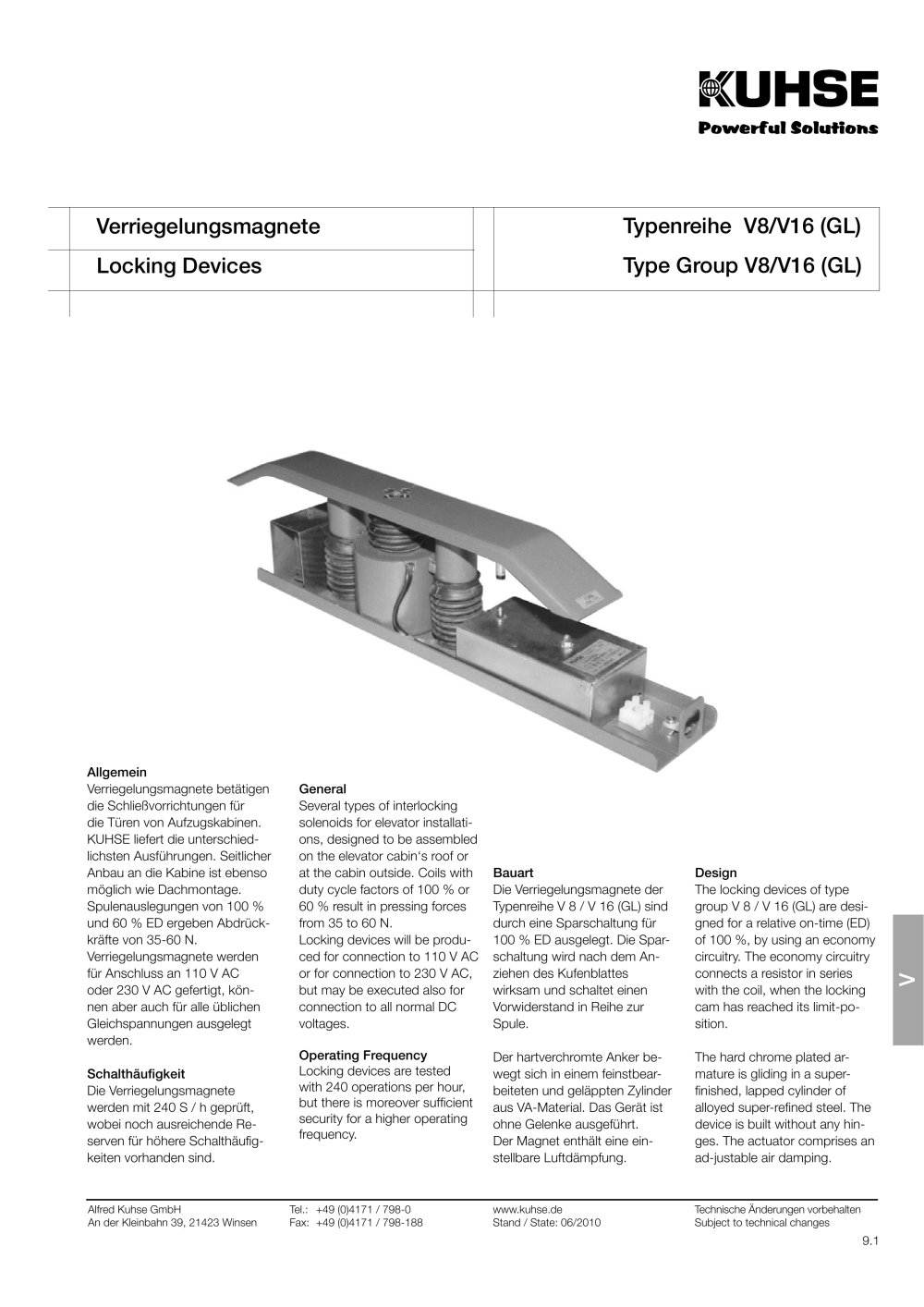

9.1 Alfred Kuhse GmbH Tel.: +49 (0)4171 / 798-0 www.kuhse.de Technische Änderungen vorbehalten An der Kleinbahn 39, 21423 Winsen Fax: +49 (0)4171 / 798-188 Stand / State: 06/2010 Subject to technical changes Bauart Die Verriegelungsmagnete der Typen reihe V 8 / V 16 (GL) sind durch eine Spar schal tung für 100 % ED aus ge legt. Die Sparschaltung wird nach dem Anziehen des Kufenblattes wirksam und schaltet einen Vorwiderstand in Reihe zur Spule. Der hartverchromte Anker bewegt sich in einem feinstbearbeiteten und geläppten Zylinder aus VA-Material. Das Gerät ist ohne Gelenke ausgeführt. Der Magnet enthält eine einstellbare Luftdämpfung. Design The locking devices of type group V 8 / V 16 (GL) are designed for a relative on-time (ED) of 100 %, by using an economy circuitry. The economy circuitry con nects a resistor in series with the coil, when the locking cam has reached its limit-position. The hard chrome plated armature is gliding in a superfi nished, lapped cylin der of alloyed super-refi ned steel. The device is built without any hinges. The actu ator comprises an ad-justable air damping. Typenreihe V8/V16 (GL) Type Group V8/V16 (GL) V Verriegelungsmagnete Locking Devices Allgemein Verriegelungsmagnete betätigen die Schließvorrichtungen für die Türen von Aufzugskabinen. KUHSE liefert die unterschiedlichsten Ausführungen. Seitlicher Anbau an die Kabine ist ebenso möglich wie Dachmontage. Spulenauslegungen von 100 % und 60 % ED ergeben Abdrückkräfte von 35-60 N. Verriegelungsmagnete werden für Anschluss an 110 V AC oder 230 V AC gefertigt, können aber auch für alle üblichen Gleich spannungen ausge legt werden. Schalthäufi gkeit Die Verriegelungsmagnete wer den mit 240 S / h geprüft, wobei noch aus reichende Reserven für höhere Schalthäufi gkeiten vorhanden sind. General Several types of interlocking solenoids for elevator installations, designed to be assembled on the elevator cabin.s roof or at the cabin outside. Coils with duty cycle factors of 100 % or 60 % result in pressing forces from 35 to 60 N. Locking devices will be produced for connection to 110 V AC or for connection to 230 V AC, but may be executed also for connection to all normal DC voltages. Operating Frequency Locking devices are tested with 240 operations per hour, but there is moreover suffi cient security for a higher operating frequency.
