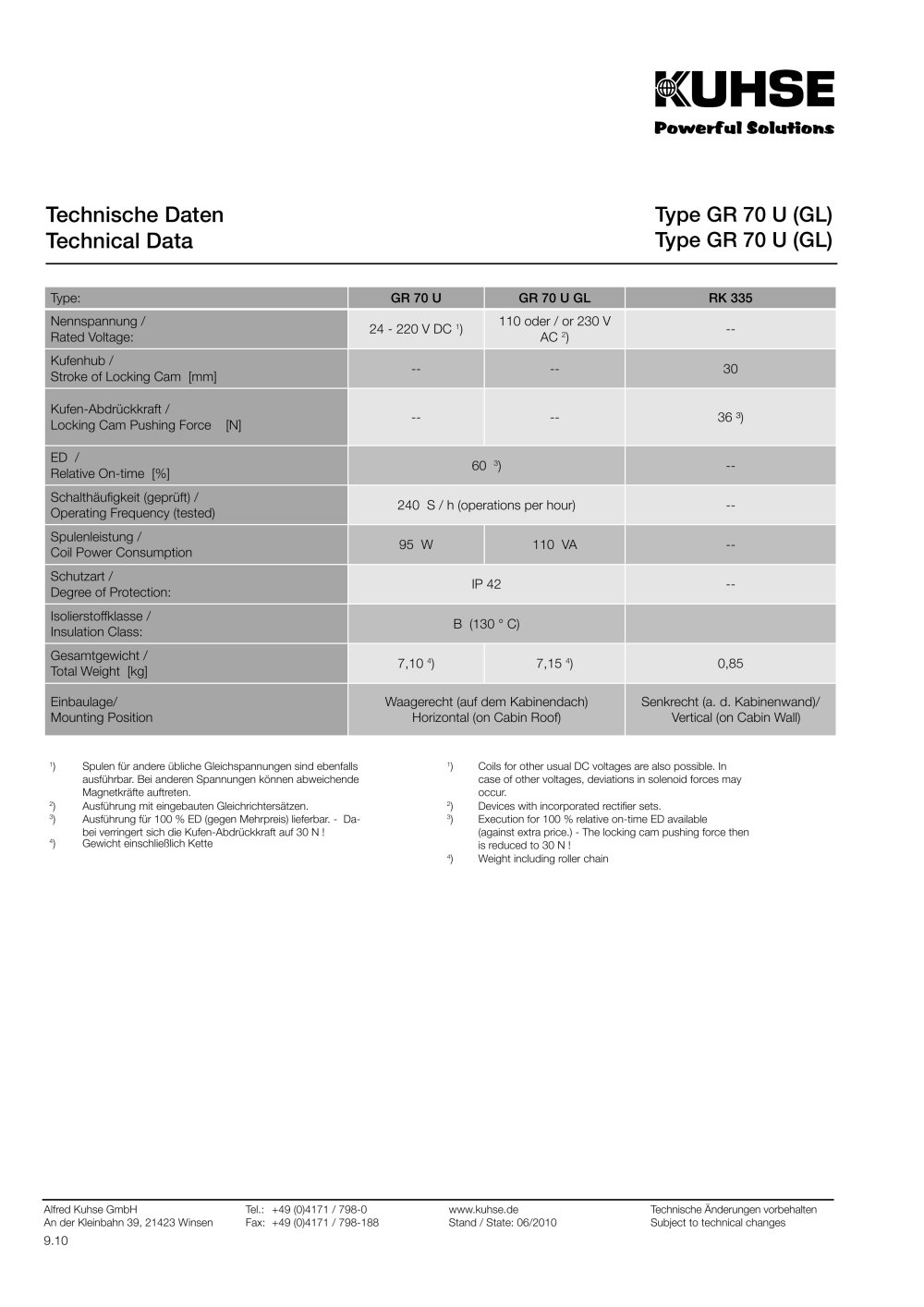

9.10 Alfred Kuhse GmbH Tel.: +49 (0)4171 / 798-0 www.kuhse.de Technische Änderungen vorbehalten An der Kleinbahn 39, 21423 Winsen Fax: +49 (0)4171 / 798-188 Stand / State: 06/2010 Subject to technical changes Type: GR 70 U GR 70 U GL RK 335 Nennspannung / Rated Voltage: 24 - 220 V DC 1) 110 oder / or 230 V AC 2) -- Kufenhub / Stroke of Locking Cam [mm] -- -- 30 Kufen-Abdrückkraft / Locking Cam Pushing Force [N] -- -- 36 ³) ED / Relative On-time [%] 60 3) -- Schalthäufi gkeit (geprüft) / Operating Frequency (tested) 240 S / h (operations per hour) -- Spulenleistung / Coil Power Consumption 95 W 110 VA -- Schutzart / Degree of Protection: IP 42 -- Isolierstoffklasse / Insulation Class: B (130 ° C) Gesamtgewicht / Total Weight [kg] 7,10 4) 7,15 4) 0,85 Einbaulage/ Mounting Position Waagerecht (auf dem Kabinendach) Horizontal (on Cabin Roof) Senkrecht (a. d. Kabinenwand)/ Vertical (on Cabin Wall) Technische Daten Technical Data 1) Spulen für andere übliche Gleichspannungen sind ebenfalls aus führ bar. Bei anderen Spannungen können abweichende Magnet kräfte auftreten. 1) Coils for other usual DC voltages are also possible. In case of other voltages, deviations in solenoid forces may occur. 2) Ausführung mit eingebauten Gleichrichtersätzen. 2) Devices with incorporated rectifi er sets. 3) Ausführung für 100 % ED (gegen Mehrpreis) lieferbar. - Dabei verringert sich die Kufen-Abdrückkraft auf 30 N ! 3) Execution for 100 % relative on-time ED available (against extra price.) - The locking cam pushing force then is reduced to 30 N ! 4) Gewicht einschließlich Kette 4) Weight including roller chain Type GR 70 U (GL) Type GR 70 U (GL)
